GYE17-XL-KRR-B+INA
Date tehnice INA/Schaeffler

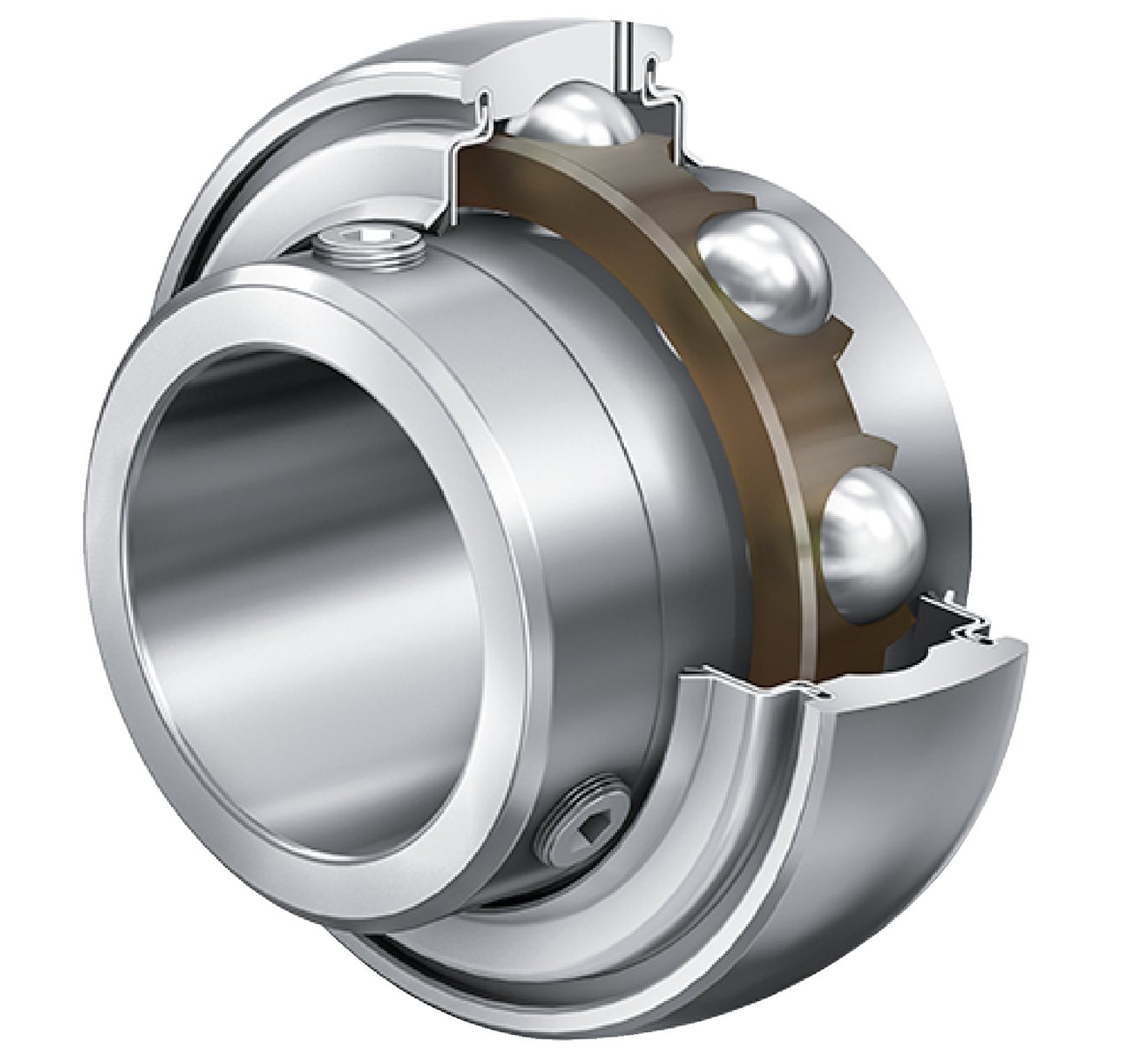

GYE17-XL-KRR-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GYE..-KRR-B, inel exterior sferic, fixare cu șuruburi de presiune, etanșări R pe ambele părți
d17 mmDiametru interior
B27,4 mmLățime
C 0r4.750 NSarcină statică de bază, radială
C r9.800 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GYE17-XL-KRR-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0009705810000 |
| Tip de baza | GYE17 |
| Cod BearingX | GYE17-XL-KRR-B |
| Masa | 90 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 17 mm |
| D SP | Diametru exterior | 40 mm |
| B | Lățime | 27,4 mm |
| C 0r | Sarcină statică de bază, radială | 4.750 N |
| C ur | Limită de sarcină la oboseală, radială | 202 N |
| C r | Sarcină dinamică de bază, radială | 9.800 N |
| ≈m | Masă | 90 g |

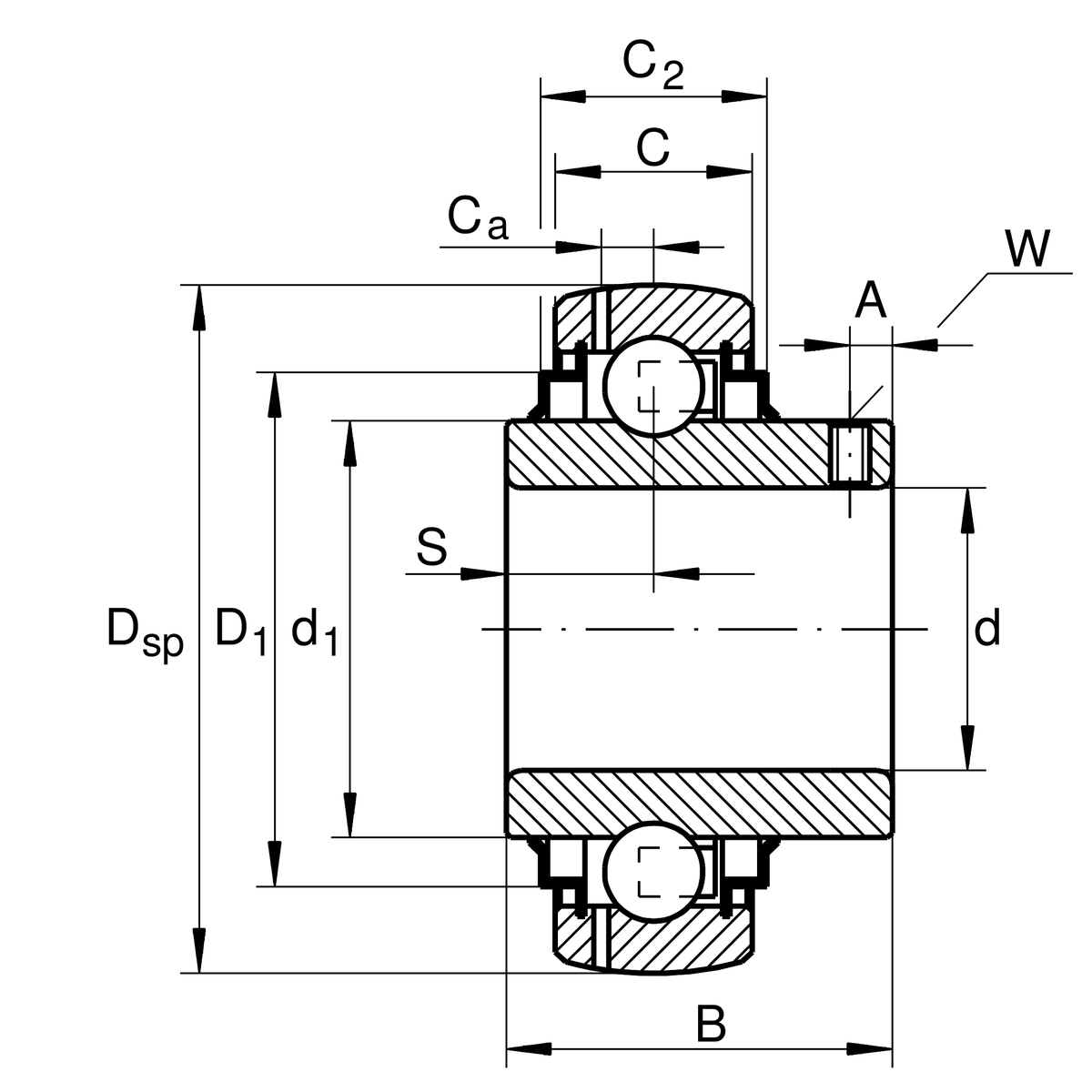

Dimensiuni detaliate
| C | Lățime inel exterior | 12 mm |
| C 2 | Lățime totală etanșare | 16,6 mm |
| S | Distanță cale de rulare | 11,5 mm |
| d 1 | Diametru bordură inel interior | 23,9 mm |
| D 1 | Diametru exterior etanșare | 31,6 mm |
| C a | Distanță până la orificiul de ungere | 3,4 mm |
| A | Distanță filet | 4 mm |
| W | Lățime of flats | 2,5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13 |
