GRA104-NPP-B-AS2/V+INA
Date tehnice INA/Schaeffler
GRA104-NPP-B-AS2/V - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRA..-NPP-B-AS2/V
d31,75 mmDiametru interior
d1,25 inDiametru interior, inch
B25,4 mmLățime
C r25.500 NSarcină dinamică de bază, radială
C 0r15.300 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRA104-NPP-B-AS2/V |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0502720630000 |
| Tip de bază | GRA104 |
| Cod BearingX | GRA104-NPP-B-AS2/V |
| Masă | 0.494 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | NPP | Etanșare cu buză pe ambele părți |
| Forma suprafeței exterioare | B | |
| Orificiu de ungere decalat | AS2/V | AS2/V |
Dimensiuni principale și date de performanță
| d | Diametru interior | 31,75 mm |
| d | Diametru interior, inch | 1,25 in |
| D SP | Diametru exterior | 72 mm |
| B 1 | Lățime totală colier de blocare | 39 mm |
| B | Lățime | 25,4 mm |
| C ur | Limită de sarcină la oboseală, radială | 800 N |
| C r | Sarcină dinamică de bază, radială | 25.500 N |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| ≈m | Masă | 0,494 kg |

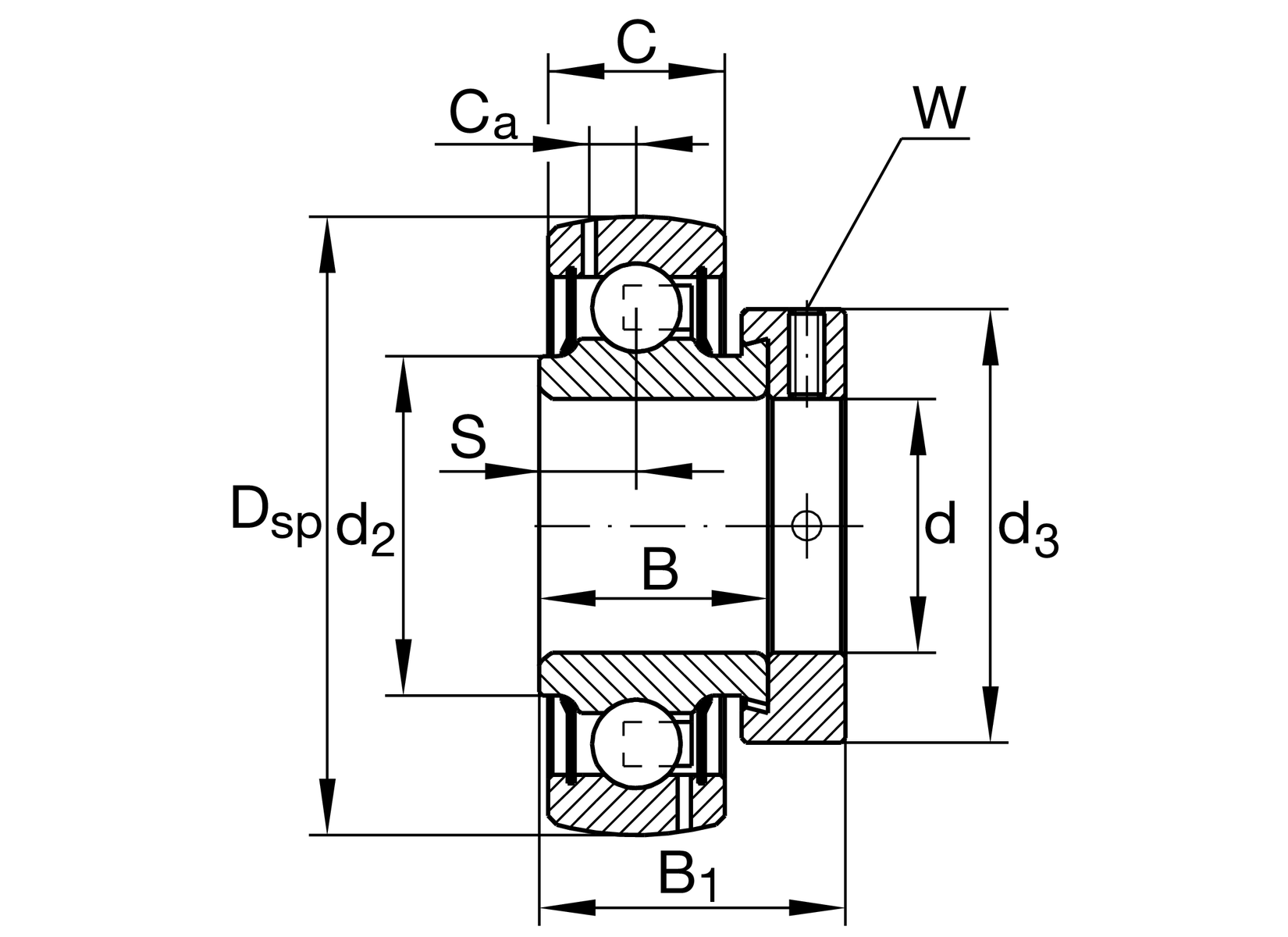

Dimensiuni detaliate
| C | Lățime inel exterior | 19 mm |
| S | Distanță cale de rulare | 9,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 44,5 mm |
| C a | Distanță până la orificiul de ungere | 5,7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 51 mm |
| W | Lățime across flats (Inch) | 0,188 in |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
