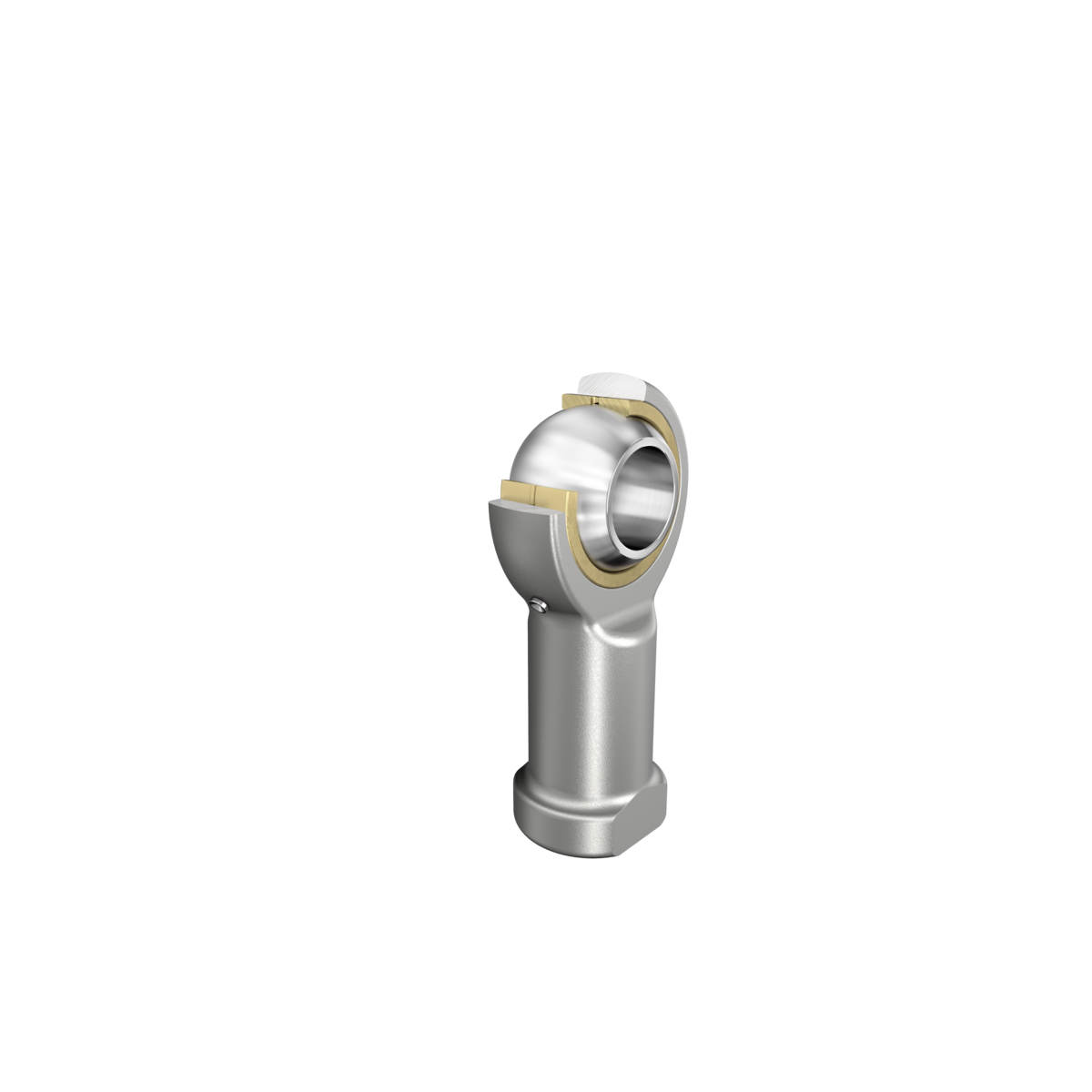

Fotografia produsului are caracter informativ

GIKR20-PB+INA

Date tehnice INA/Schaeffler

GIKR20-PB - Cap de bară

Cap de bară cu filet interior, filet pe dreapta, cu întreținere necesară, DIN ISO 12240-4. serie dimensională K, tip F, execuție deschisă

d20 mmDiametru interior rulment

D40 mmDiametru exterior rulment

B25 mmLățime inel interior

C r31.400 NSarcină dinamică de bază, radială

C 0r45.600 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

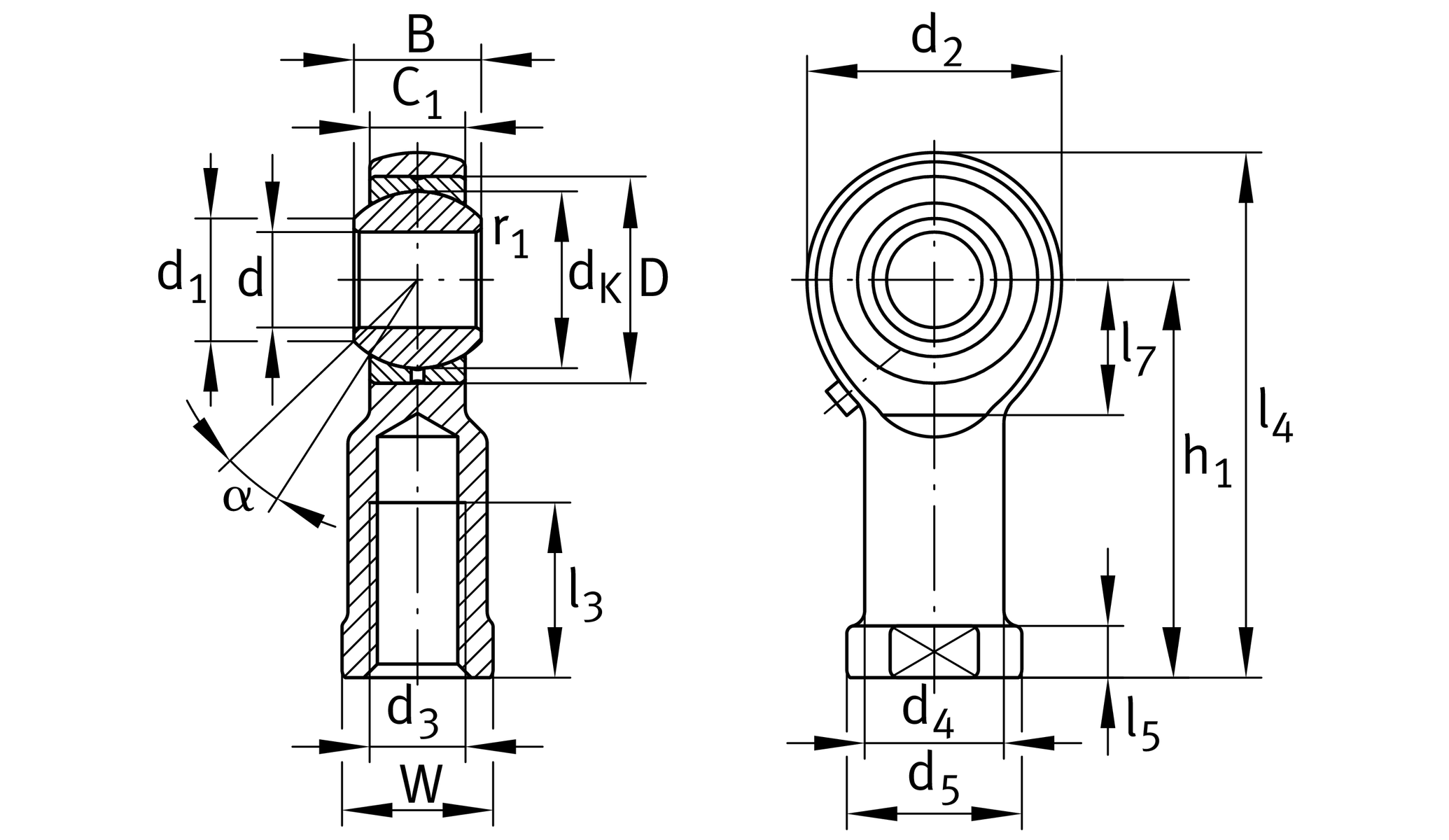

d	Diametru interior rulment	20 mm
D	Diametru exterior rulment	40 mm
B	Lățime inel interior	25 mm
C r	Sarcină dinamică de bază, radială	31.400 N
C 0r	Sarcină statică de bază, radială	45.600 N
G r	Joc radial	0 - 0,035
≈m	Masă	0,414 kg

d K	Diametru bilă	34,925 mm
d 1	Diametru flanșă exterioară inel interior	24,3 mm
d 2	Diametru exterior ochi	50 mm
d 3	Dimensiune filet	M20x1,5
d 4	Diametru tijă	27,5 mm
h 1	Shank Length Filet interior head	77 mm
C 1	Lățime of the rod end	18 mm
α	Tilt angle	14 °
l 3	Lungime filet Filet interior	33 mm
l 4	Lungime totală cap cu filet interior	102 mm
l 5	Length rod end shank	10 mm
l 7	Distanță găurire față de începutul arborelui	26 mm
d 5	Diametru tijă, large	35 mm
r 1smin	Edge Spacing	0,3 mm
W	Lățime Across Flat	30 mm
d OT	Diametru interior rulment, toleranță superioară	0,021 mm
d UT	Diametru interior rulment, toleranță inferioară	0 mm
d T	Diametru interior rulment, tolerance	H7
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
G rmax	Joc radial maxim	0,035 mm
G rmin	Joc radial minim	0 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	250 °C
