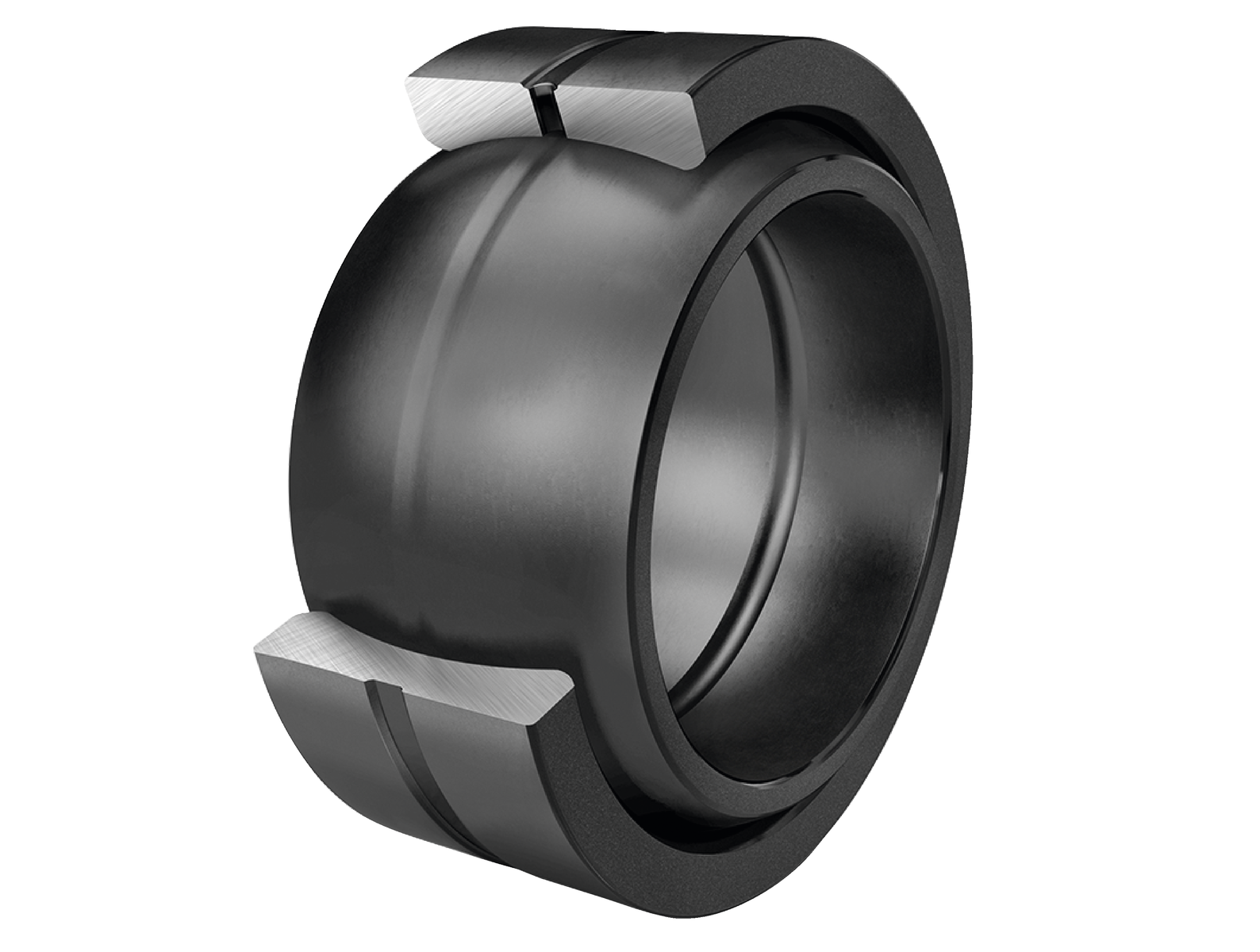

Fotografia produsului are caracter informativ

GE6-DO+INA

Date tehnice INA/Schaeffler

GE6-DO - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională E, execuție deschisă Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață

d6 mmDiametru interior rulment

D14 mmDiametru exterior rulment

B6 mmLățime inel interior

C r4.420 NSarcină dinamică de bază, radială

C 0r17.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GE6-DO
Tip produs	Articulație sferică
Marcă	INA
Număr material Schaeffler	0066482070000
Tip de bază	GE6-DO
Cod BearingX	GE6-DO
Masa	4.14 g
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Întreținere	Întreținere required
Material	Steel
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

Dimensiuni principale și date de performanță

d	Diametru interior rulment	6 mm
D	Diametru exterior rulment	14 mm
B	Lățime inel interior	6 mm
C r	Sarcină dinamică de bază, radială	4.420 N
C 0r	Sarcină statică de bază, radială	17.000 N
≈m	Masă	4,14 g

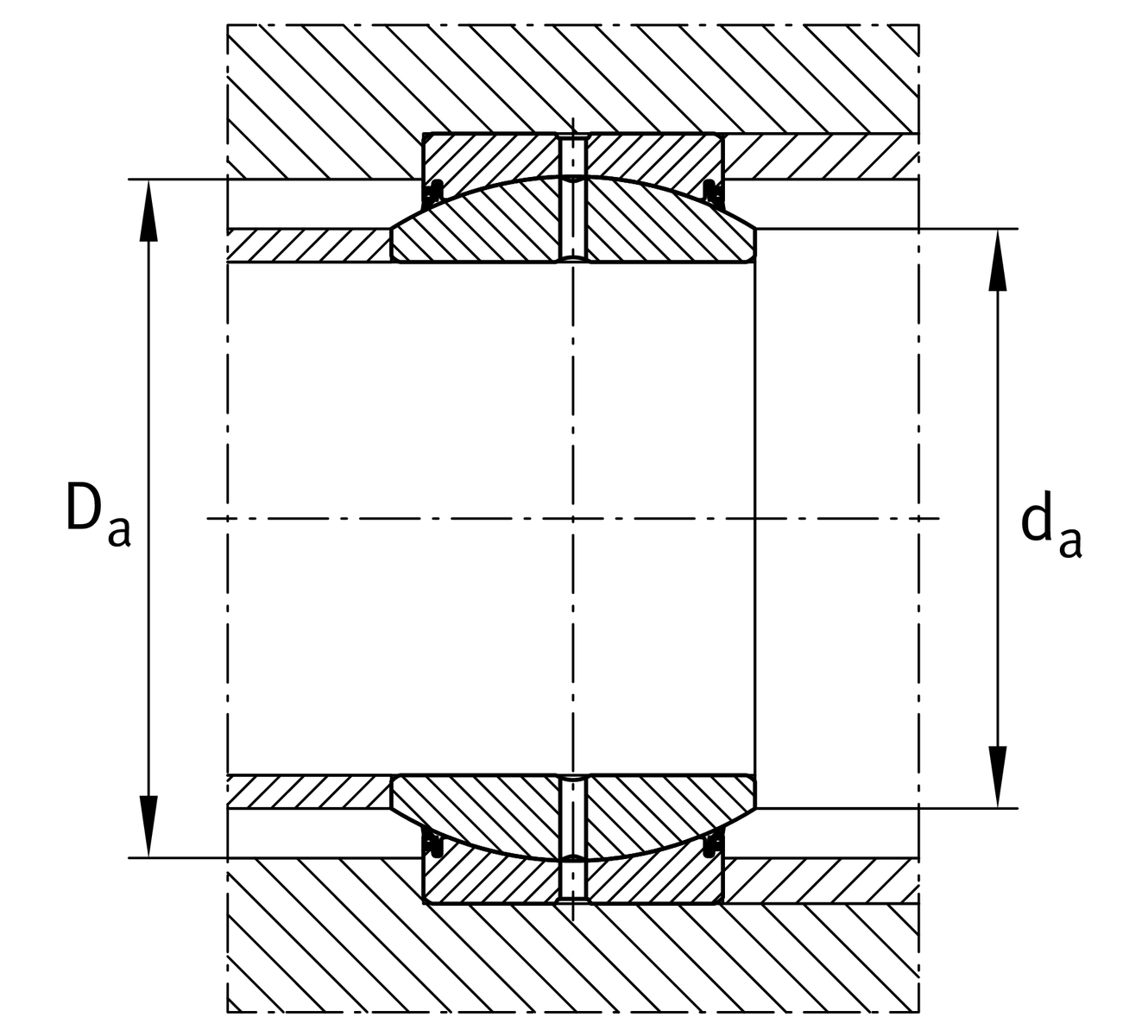

Dimensiuni de montaj

r 1smin	Edge Spacing	0,3 mm
r 2smin	Edge Spacing	0,3 mm
d a max	Connection measure Inel interior	8 mm
D a min	Diametru conexiune carcasă	9,6 mm

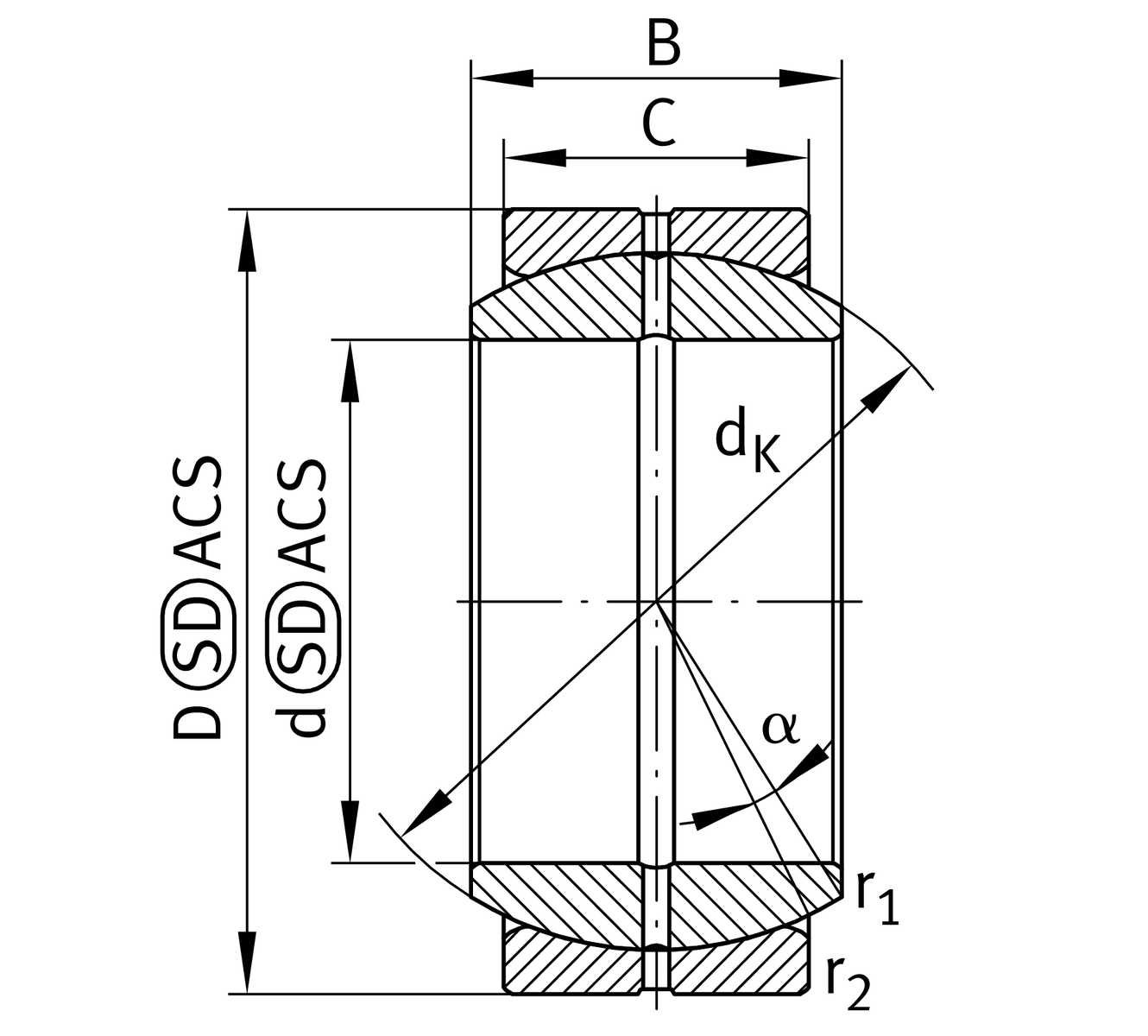

Dimensiuni detaliate

C	Lățime Inel exterior	4 mm
d K	Diametru bilă	10 mm
α	Tilt angle	13 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,008 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,008 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
C OT	Lățime inel exterior, toleranță superioară	0 mm
C UT	Lățime inel exterior, toleranță inferioară	-0,24 mm
G r	Joc radial	0,032 - 0,068
G rmax	Joc radial maxim	0,068 mm
G rmin	Joc radial minim	0,032 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
