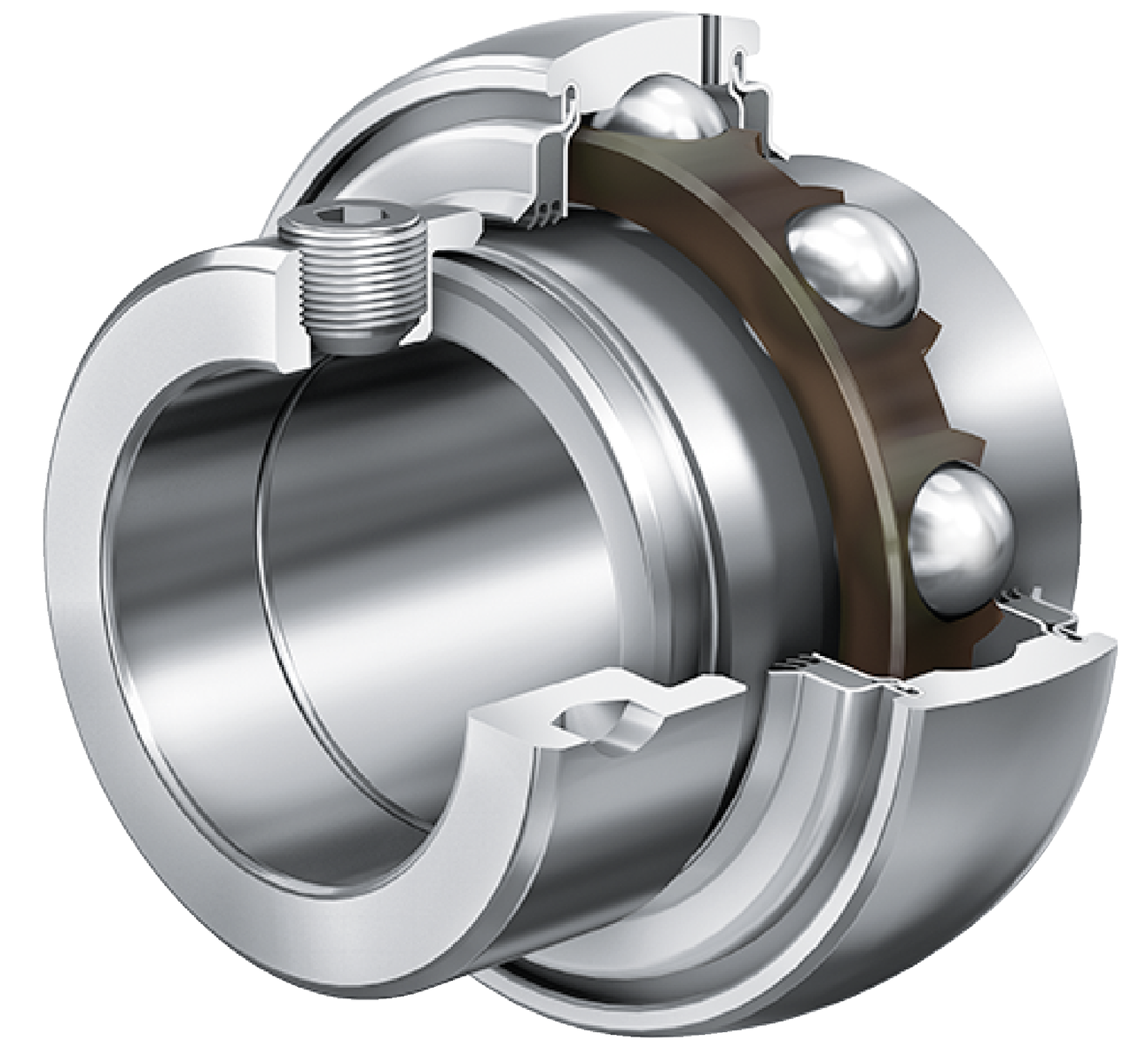

Fotografia produsului are caracter informativ
GE20-XL-KTT-B+INA
Date tehnice INA/Schaeffler
GE20-XL-KTT-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GE..-KTT-B, inel exterior sferic, fixare cu colier excentric de blocare, T etanșări pe ambele părți
d20 mmDiametru interior
B34,1 mmLățime
C 0r6.600 NSarcină statică de bază, radială
C r12.800 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GE20-XL-KTT-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009738740000 |
| Tip de bază | GE20 |
| Cod BearingX | GE20-XL-KTT-B |
| Masă | 0.19 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| D SP | Diametru exterior | 47 mm |
| B | Lățime | 34,1 mm |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | Limită de sarcină la oboseală, radială | 315 N |
| B 1 | Lățime totală colier de blocare | 43,7 mm |
| C r | Sarcină dinamică de bază, radială | 12.800 N |
| ≈m | Masă | 0,19 kg |

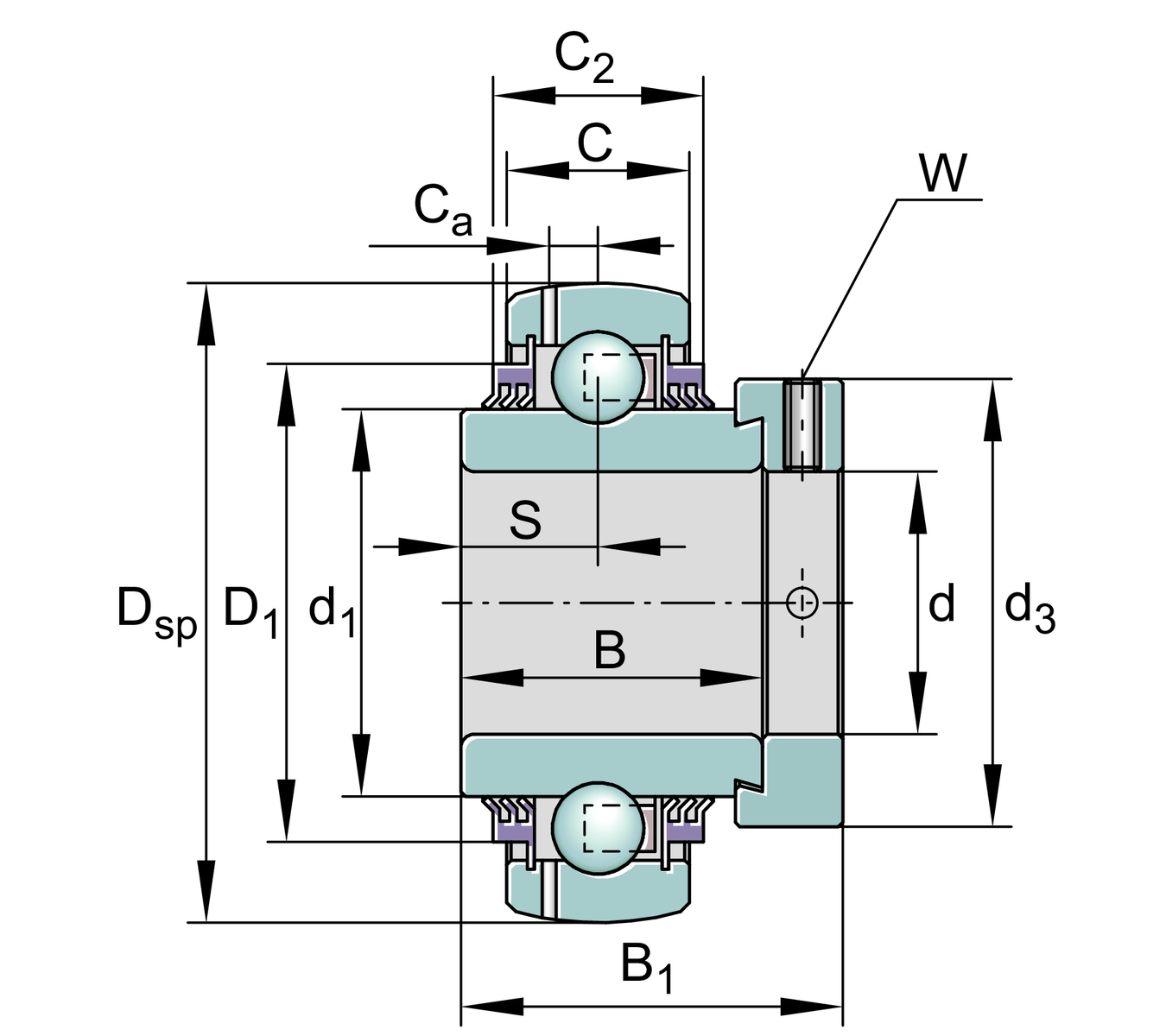

Dimensiuni detaliate
| C | Lățime inel exterior | 14 mm |
| C 2 | Lățime totală etanșare | 16,6 mm |
| S | Distanță cale de rulare | 17,1 mm |
| d 1 | Diametru bordură inel interior | 27,6 mm |
| D 1 | Diametru exterior etanșare | 37,4 mm |
| C a | Distanță până la orificiul de ungere | 4 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 33 mm |
| W | Lățime of flats | 3 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,1 |
