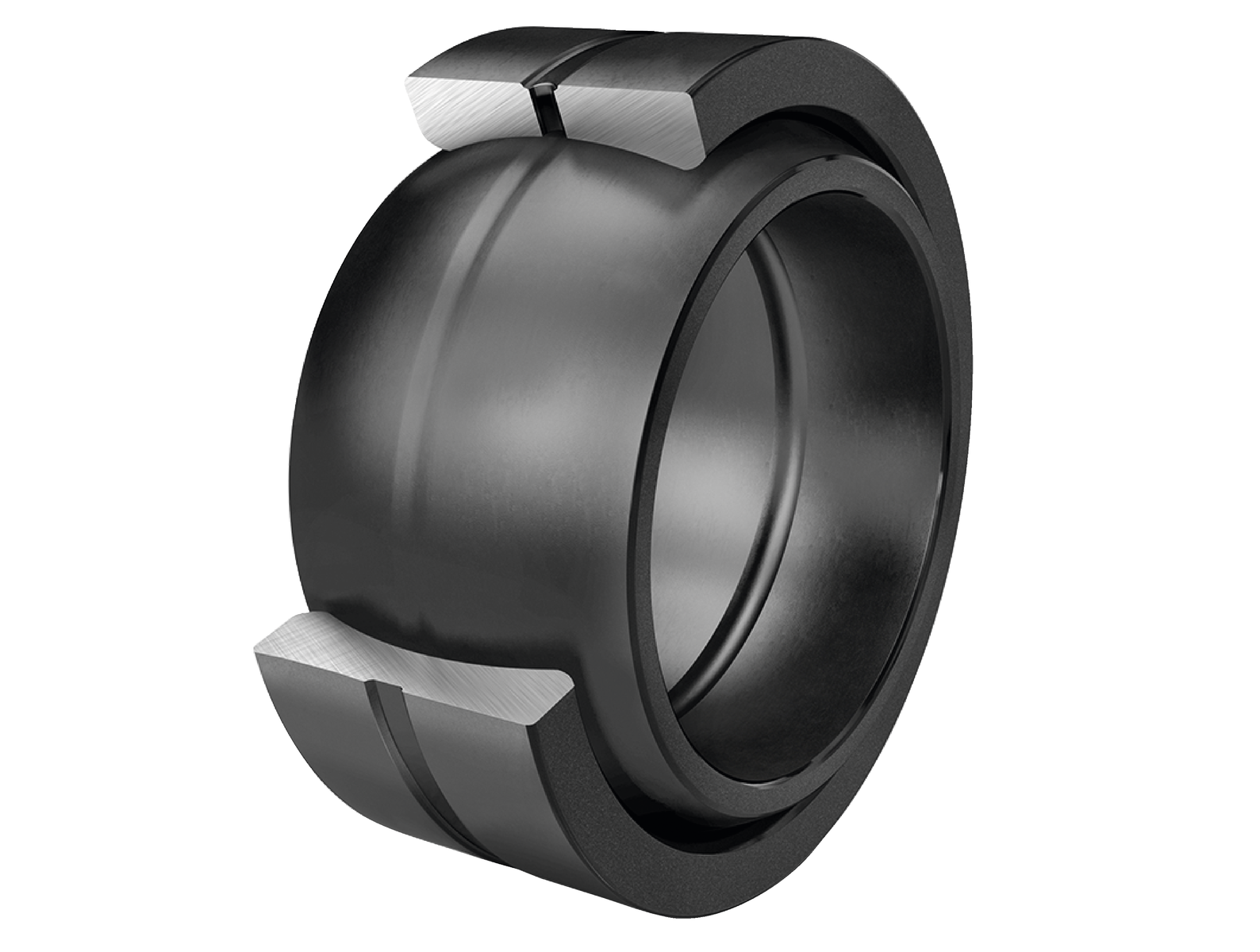

Fotografia produsului are caracter informativ

GE15-DO+INA

Date tehnice INA/Schaeffler

GE15-DO - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională E, execuție deschisă Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață

d15 mmDiametru interior rulment

D26 mmDiametru exterior rulment

B12 mmLățime inel interior

C r21.900 NSarcină dinamică de bază, radială

C 0r84.200 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GE15-DO
Tip produs	Articulație sferică
Marcă	INA
Număr material Schaeffler	0066479790000
Tip de bază	GE15-DO
Cod BearingX	GE15-DO
Masa	0.026 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Întreținere	Întreținere required
Material	Steel
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

Dimensiuni principale și date de performanță

d	Diametru interior rulment	15 mm
D	Diametru exterior rulment	26 mm
B	Lățime inel interior	12 mm
C r	Sarcină dinamică de bază, radială	21.900 N
C 0r	Sarcină statică de bază, radială	84.200 N
≈m	Masă	0,026 kg

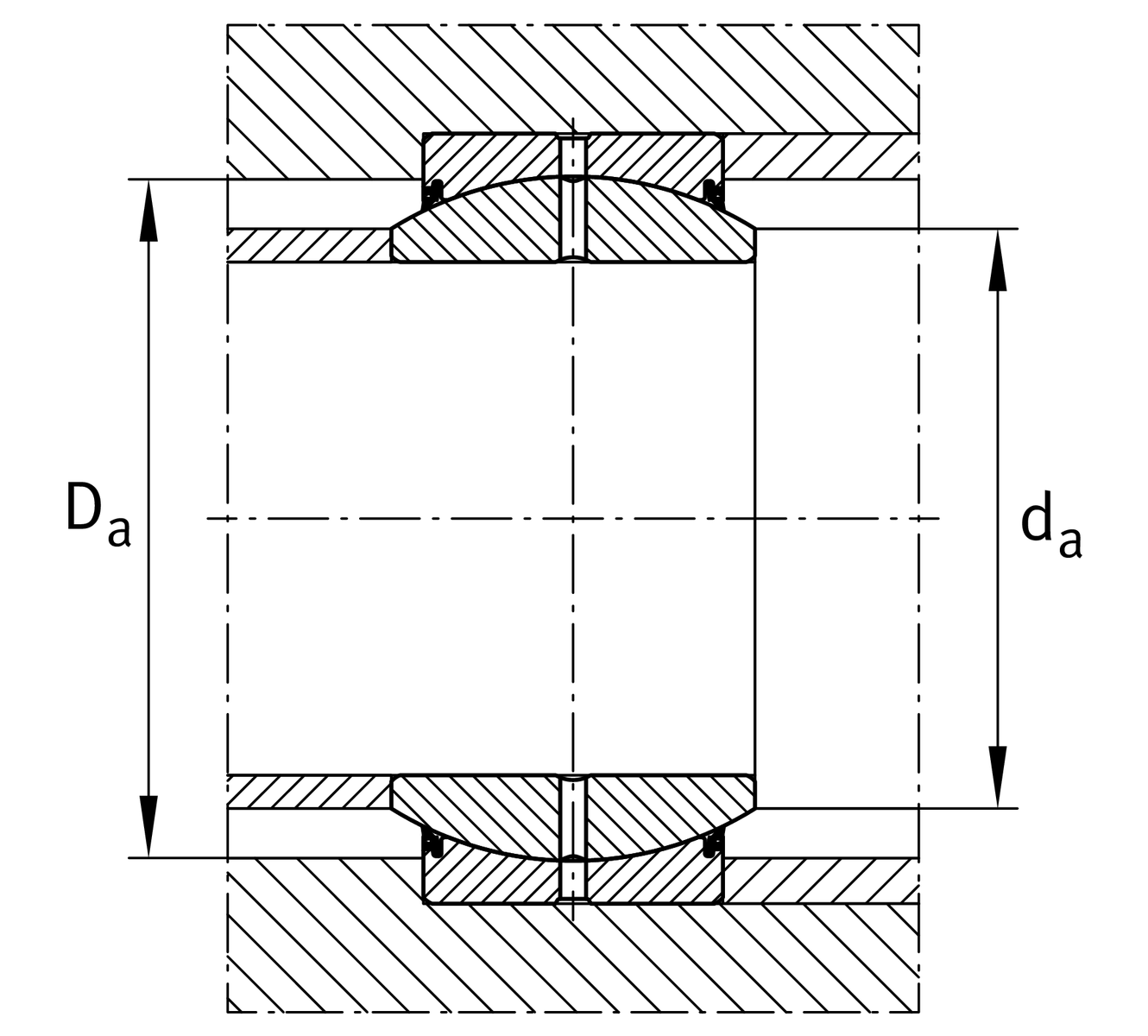

Dimensiuni de montaj

r 1smin	Edge Spacing	0,3 mm
r 2smin	Edge Spacing	0,3 mm
d a max	Connection measure Inel interior	18,4 mm
D a min	Diametru conexiune carcasă	21 mm

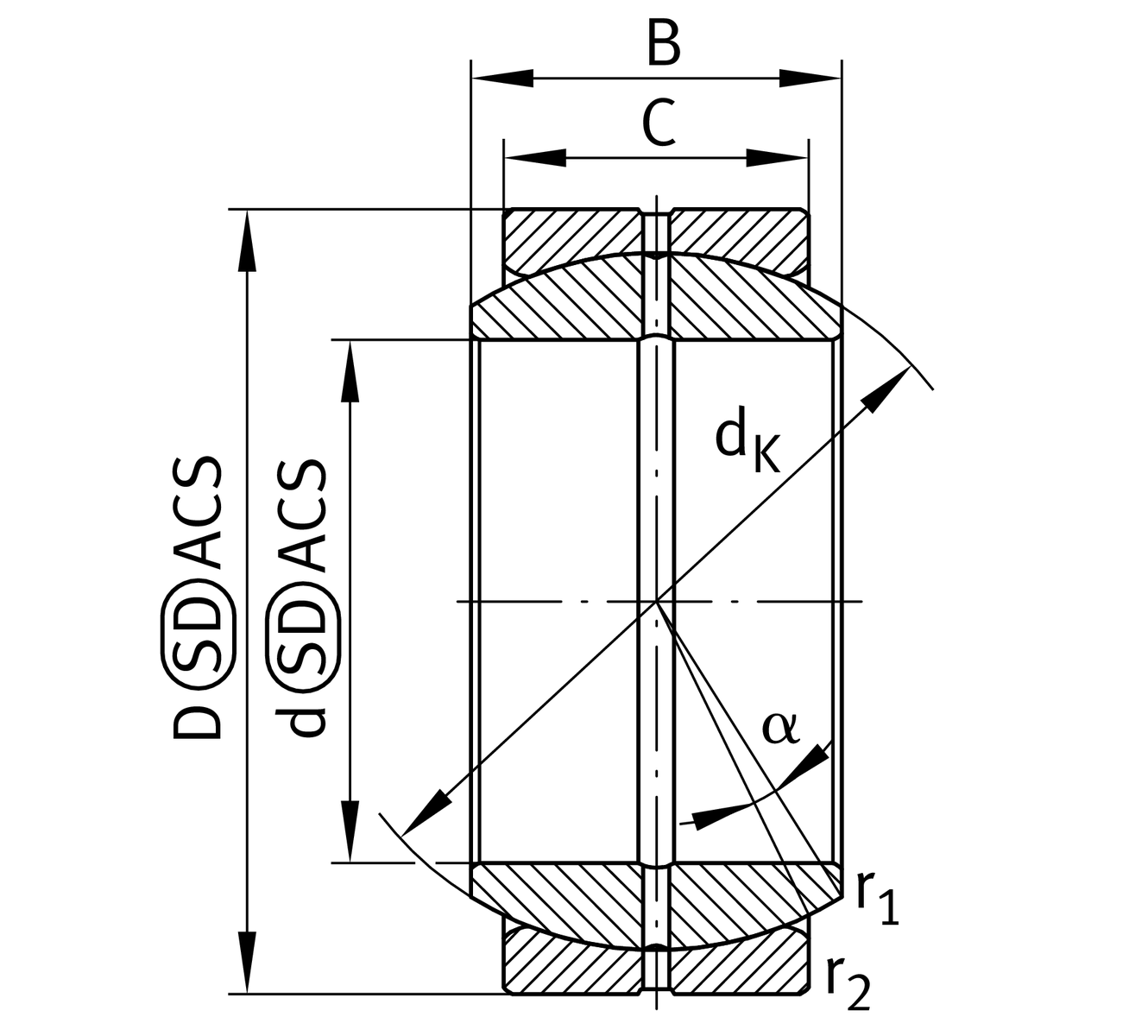

Dimensiuni detaliate

C	Lățime Inel exterior	9 mm
d K	Diametru bilă	22 mm
α	Tilt angle	8 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,008 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,009 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
C OT	Lățime inel exterior, toleranță superioară	0 mm
C UT	Lățime inel exterior, toleranță inferioară	-0,24 mm
G r	Joc radial	0,04 - 0,082
G rmax	Joc radial maxim	0,082 mm
G rmin	Joc radial minim	0,04 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
