GE12-DO+INA

Date tehnice INA/Schaeffler

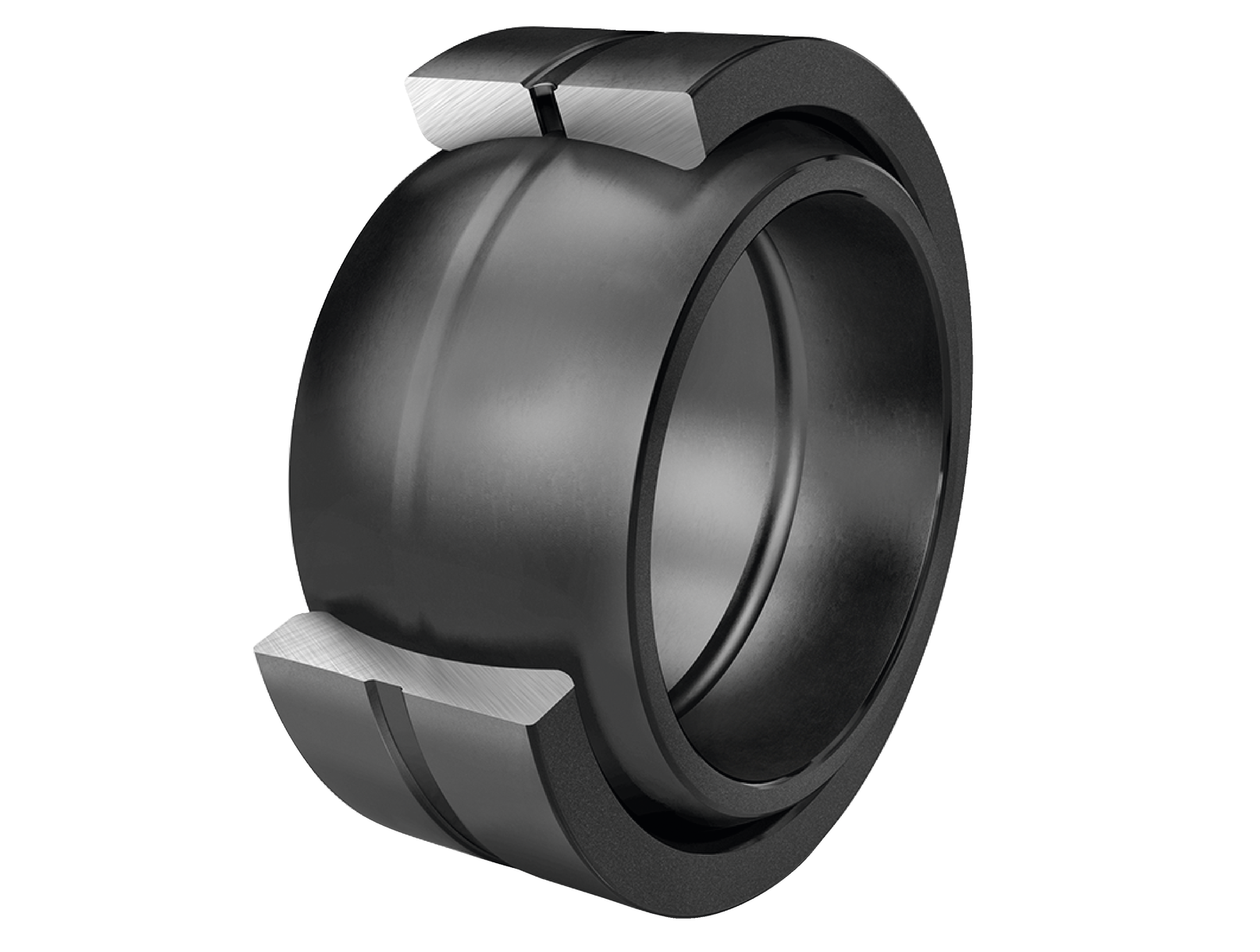

GE12-DO - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională E, execuție deschisă Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață

d12 mmDiametru interior rulment

D22 mmDiametru exterior rulment

B10 mmLățime inel interior

C r13.900 NSarcină dinamică de bază, radială

C 0r53.600 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GE12-DO
Tip produs	Articulație sferică
Marca	INA
Numar material Schaeffler	0066524760000
Tip de baza	GE12-DO
Cod BearingX	GE12-DO
Masa	16.6 g
CAD disponibil	Da
Date de calcul disponibile	Da

Varianta tehnica si sufixe

Întreținere	Întreținere required
Material	Steel
Type of Seal	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

Dimensiuni principale și date de performanță

d	Diametru interior rulment	12 mm
D	Diametru exterior rulment	22 mm
B	Lățime inel interior	10 mm
C r	Sarcină dinamică de bază, radială	13.900 N
C 0r	Sarcină statică de bază, radială	53.600 N
≈m	Masă	16,6 g

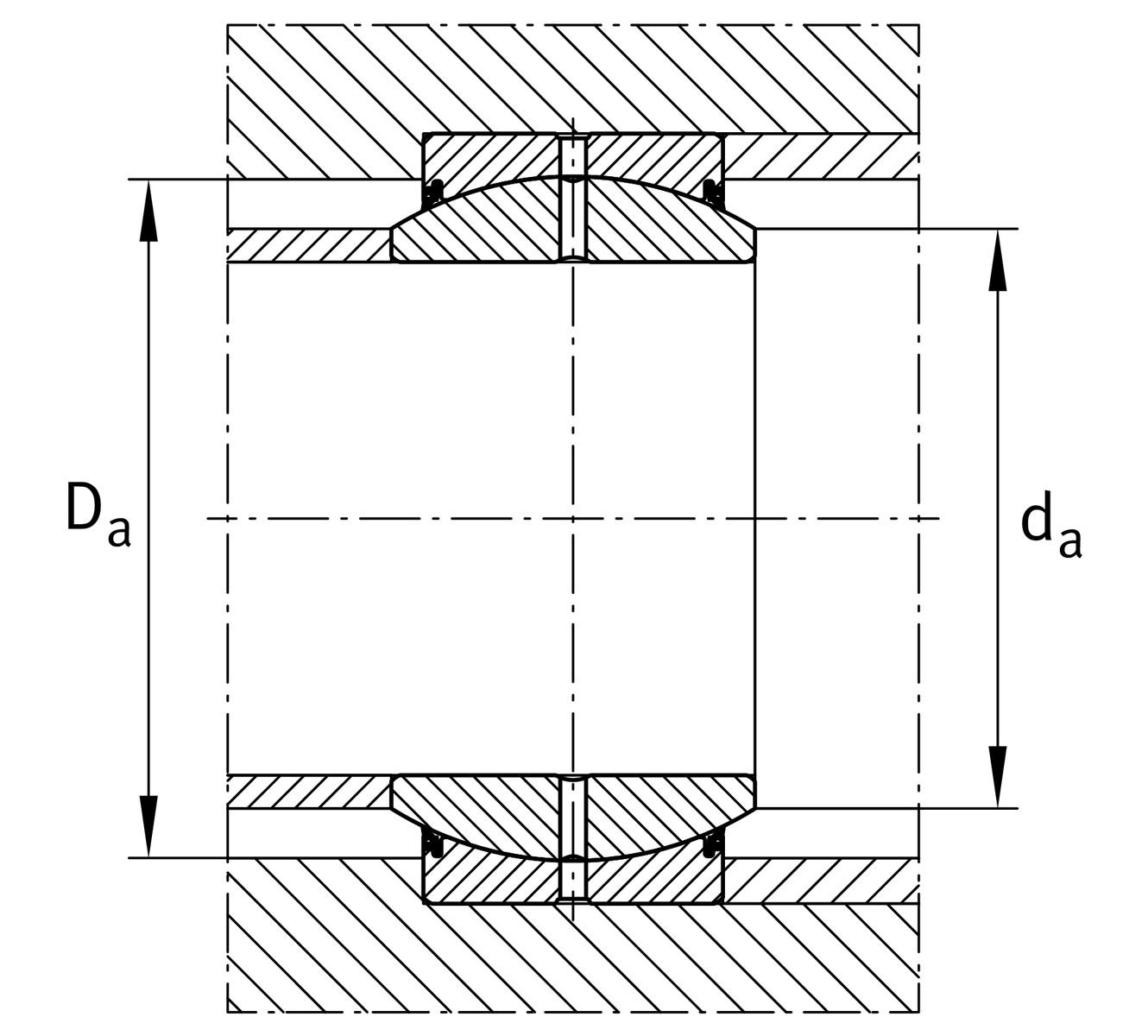

Dimensiuni de montaj

r 1smin	Edge Spacing	0,3 mm
r 2smin	Edge Spacing	0,3 mm
d a max	Connection measure Inel interior	14,9 mm
D a min	Diametru conexiune carcasă	17,5 mm

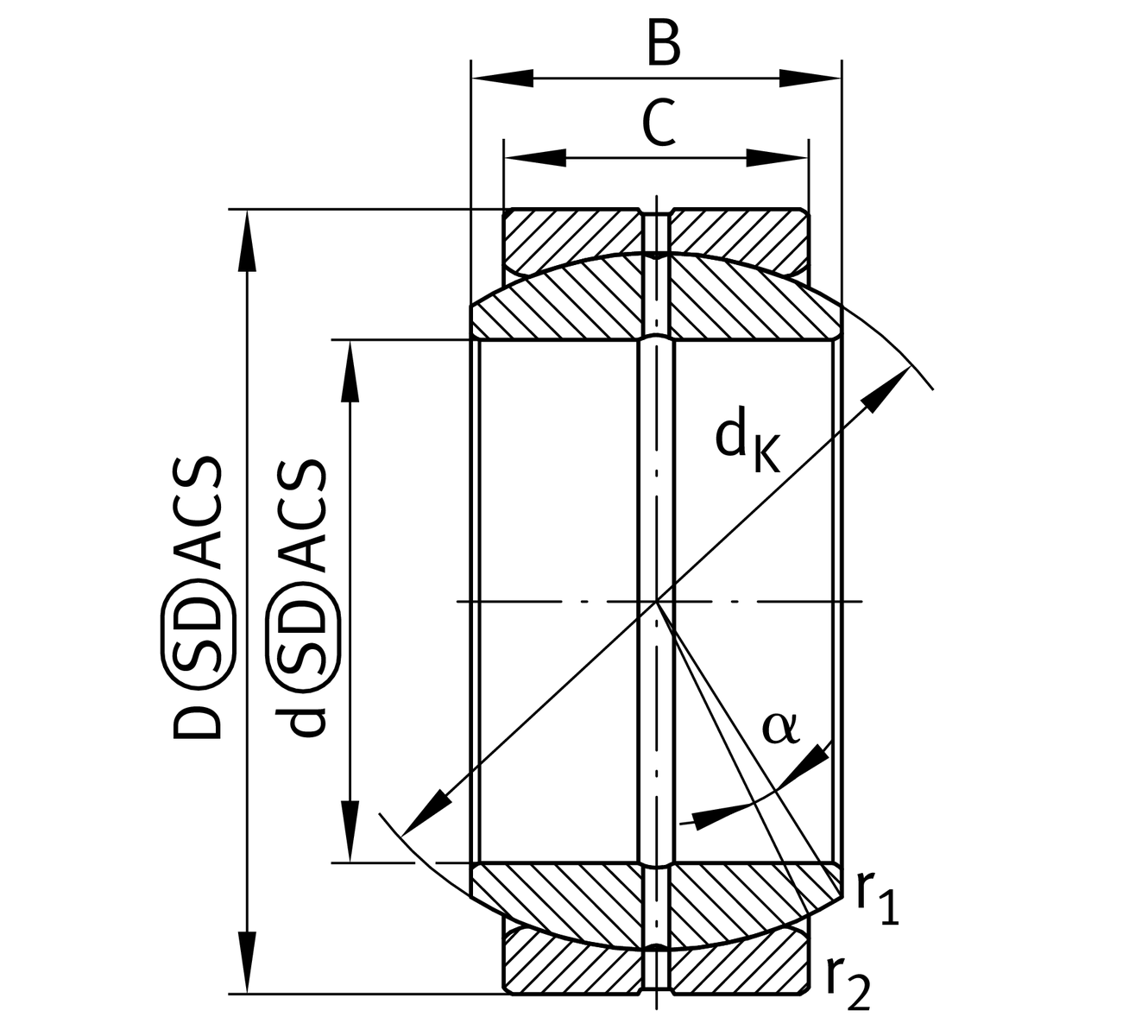

Dimensiuni detaliate

C	Lățime Inel exterior	7 mm
d K	Diametru bilă	18 mm
α	Tilt angle	11 °
d OT	Diametru interior rulment, upper tolerance	0 mm
d UT	Diametru interior rulment, lower tolerance	-0,008 mm
D OT	Diametru exterior, upper tolerance	0 mm
D UT	Diametru exterior, lower tolerance	-0,009 mm
B OT	Lățime inel interior, upper tolerance	0 mm
B UT	Lățime inel interior, lower tolerance	-0,12 mm
C OT	Lățime inel exterior, upper tolerance	0 mm
C UT	Lățime inel exterior, lower tolerance	-0,24 mm
G r	Joc radial	0,032 - 0,068
G rmax	Joc radial maxim	0,068 mm
G rmin	Joc radial minim	0,032 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
