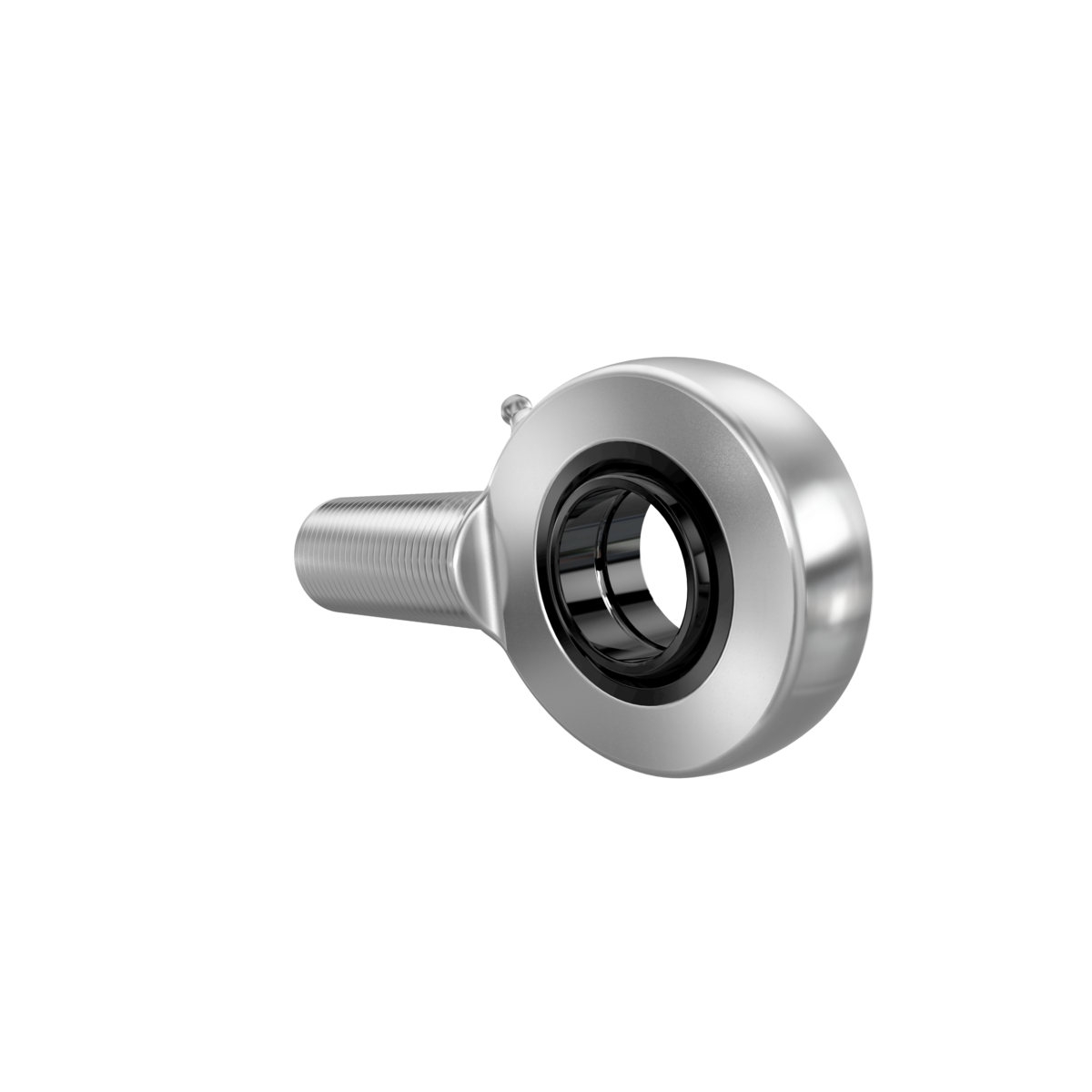

Fotografia produsului are caracter informativ
GAR12-DO+INA
Date tehnice INA/Schaeffler
GAR12-DO - Cap de bară
Cap de bară cu filet exterior, filet pe dreapta, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip M, deschis
C r13.900 NSarcină dinamică de bază, radială
C 0r30.200 NSarcină statică de bază, radială
d12 mmDiametru interior rulment
D22 mmDiametru exterior rulment
B10 mmLățime inel interior
Sarcină radială
Lubrifiere cu unsoare
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GAR12-DO |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066339510000 |
| Tip de bază | GAR12-DO |
| Cod BearingX | GAR12-DO |
| Masa | 77.5 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | Cannot be relubricated | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | Fără | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet exterior |

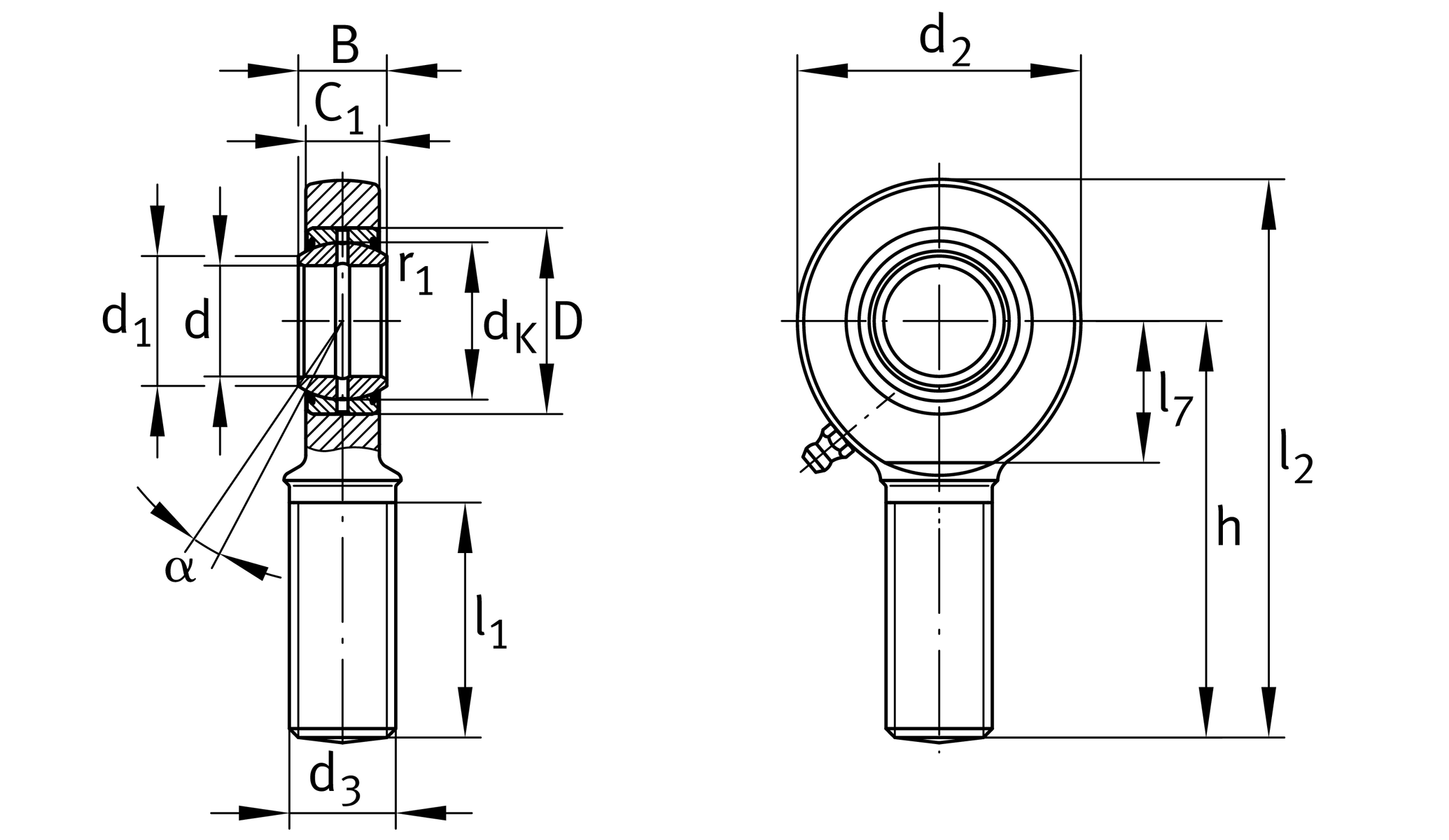

Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 13.900 N |
| C 0r | Sarcină statică de bază, radială | 30.200 N |
| d | Diametru interior rulment | 12 mm |
| D | Diametru exterior rulment | 22 mm |
| l 2 | Lungime totală cap cu filet exterior | 71 mm |
| B | Lățime inel interior | 10 mm |
| d 2 | Diametru exterior ochi | 34 mm |
| ≈m | Masă | 77,5 g |
Dimensiuni de montaj
| d 1 | Diametru flanșă exterioară inel interior | 14,9 mm |
| r 1smin | Edge Spacing | 0,3 mm |
Dimensiuni detaliate
| d K | Diametru bilă | 18 mm |
| d 3 | Dimensiune filet | M12 |
| h | Shank Length Filet exterior rod | 54 mm |
| C 1 | Lățime of the rod end | 8 mm |
| α | Tilt angle | 11 ° |
| l 1 | Shank Length Filet exterior head | 28 mm |
| l 7 | Distanță găurire față de începutul arborelui | 18 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,008 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| G r | Joc radial | 0,023 - 0,068 |
| G rmax | Joc radial maxim | 0,068 mm |
| G rmin | Joc radial minim | 0,023 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -60 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
