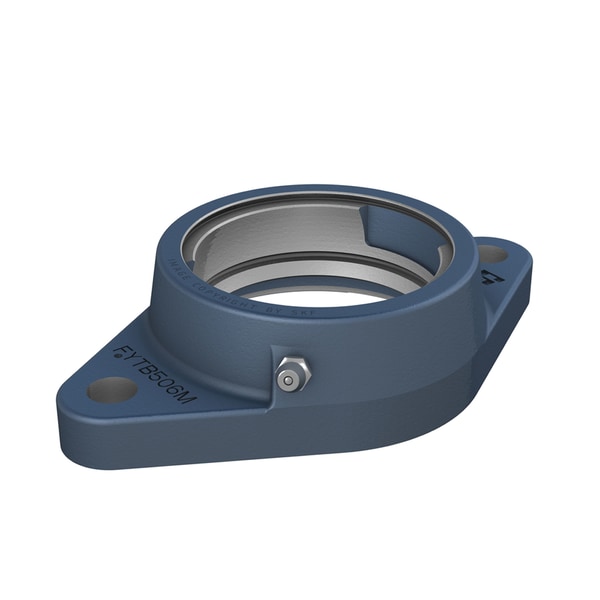

Fotografia produsului are caracter informativ
FYTB506-M+SKF
Date tehnice produs
FYTB 506 M - Carcasă flanșată ovală pentru rulmenți de inserție, fontă
Carcasă flanșată ovală pentru rulmenți de inserție, fontă Aceste carcase flanșate ovale pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu două șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică62 mmDiametru de așezare sferică
Lățimea totală a carcasei32.5 mmLățimea totală a carcasei
Distanța între găurile pentru șuruburi116.5 mmDistanța între găurile pentru șuruburi
Tip carcasăFlanșatăTip carcasă
Tip carcasă flanșatăOvalăTip carcasă flanșată
Numărul de găuri pentru șuruburi pentru fixare2Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | FYTB 506 M |
|---|---|
| Tip produs | Carcasă flanșată ovală pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 62 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 32.5 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 116.5 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Ovală |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 2 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.544 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 62 mm |
| Db1 | Diametru extern superior | 77 mm |
| Db2 | Diametru extern de bază | 83 mm |
| Dc | Diametru de centrare | 76.2 mm |
| A | Lățimea totală | 32.5 mm |
| A1 | Lățimea flanșei | 13 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 20 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 22.5 mm |
| H | Înălțimea totală | 141.5 mm |
| J | Distanța între găurile pentru șuruburi | 116.5 mm |
| L | lungimea totală | 83 mm |
| N | Diametru găurii pentru șurub de atașare | 11.5 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 21 mm |
| Rα | Poziția unghiulară a filetului carcasei | 45 ° ° |
| DN | Diametru sferă cap racord de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 98.5 mm |
| J7 | Offset axial al pinilor de ghidare | 12.5 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 2 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de atașare, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de atașare, inch | 0.375 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 206 |
