AY30-XL-NPP-B+INA
Date tehnice INA/Schaeffler

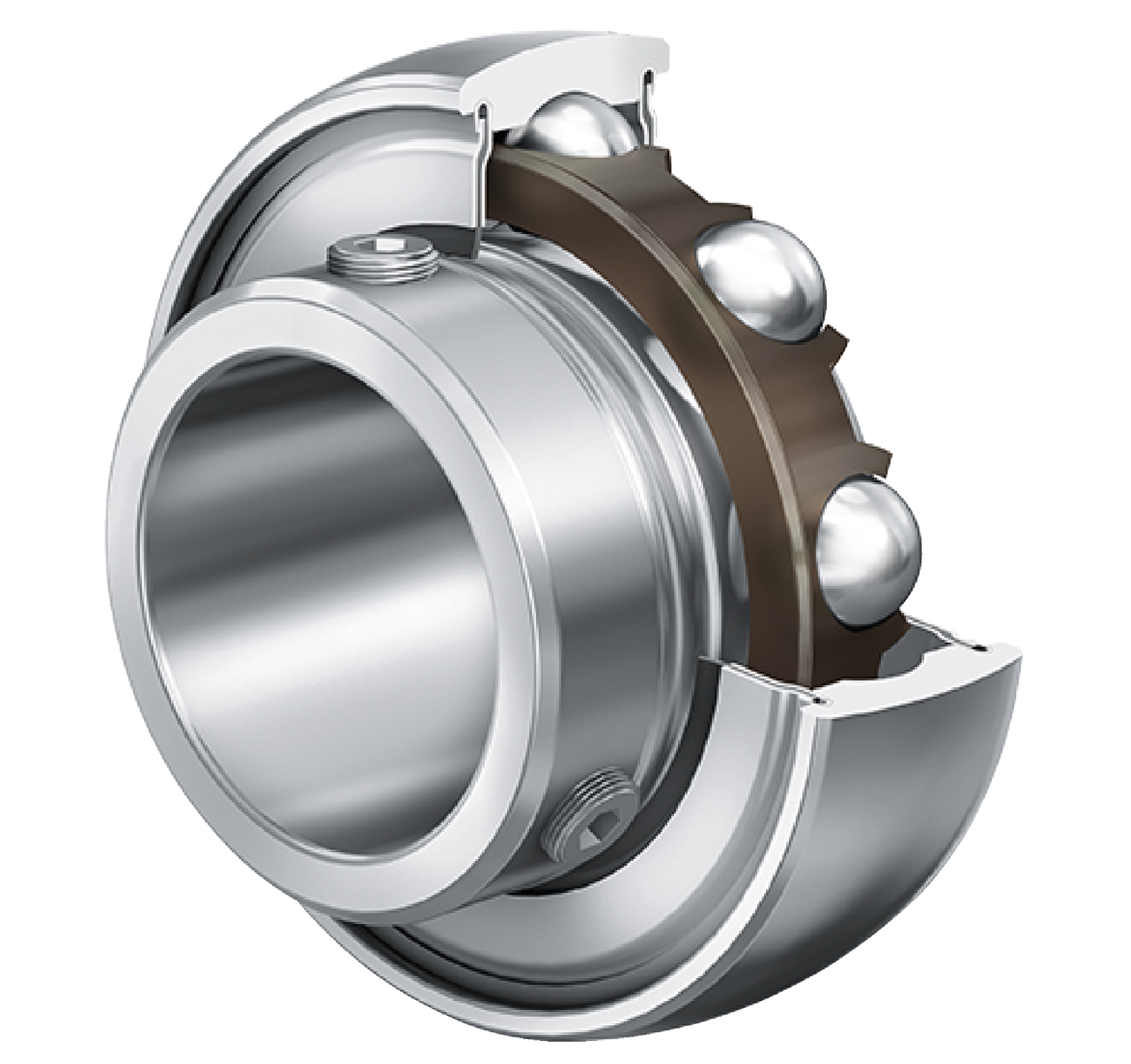

AY30-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile AY..-NPP-B, inel exterior sferic, fixare cu șuruburi de presiune, etanșări P pe ambele părți
d30 mmDiametru interior
B30 mmLățime
C 0r11.300 NSarcină statică de bază, radială
C r19.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durata de viață / fără intretinere
Lubrifiere cu unsoare
Etansat pe ambele părți
eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | AY30-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0038073550000 |
| Tip de bază | AY30 |
| Cod BearingX | AY30-XL-NPP-B |
| Masa | 0.25 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D SP | Diametru exterior | 62 mm |
| B | Lățime | 30 mm |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limita de sarcină la oboseală, radială | 480 N |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| ≈m | Masa | 0,25 kg |

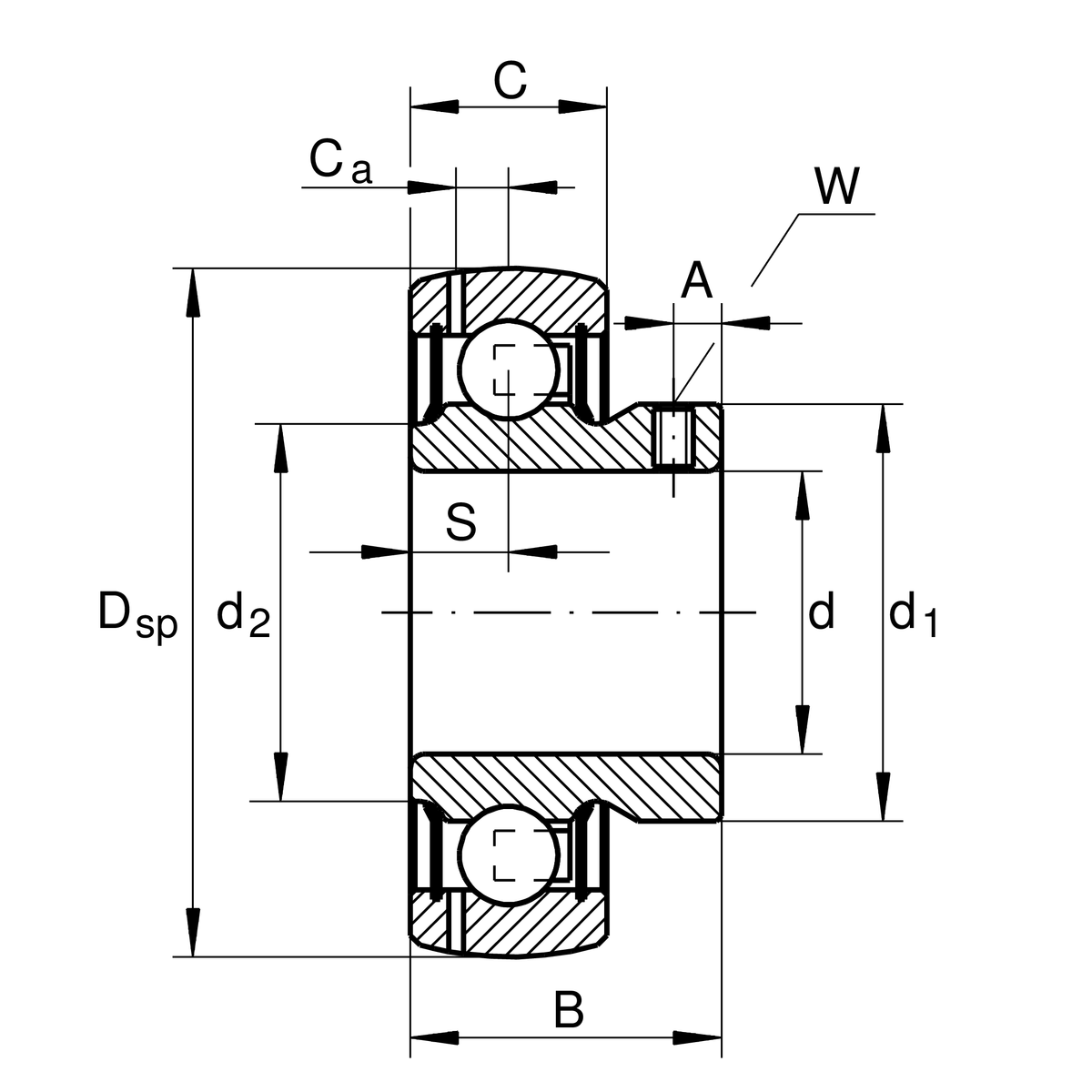

Dimensiuni detaliate
| C | Lățime inel exterior | 18 mm |
| S | Distanță cale de rulare | 9 mm |
| d 1 | Diametru bordură inel interior | 39,4 mm |
| d 2 | Diametru bordură etanșare inel interior | 37,3 mm |
| A | Distanță filet | 5,8 mm |
| W | Lățime of flats | 3 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
