AY15-XL-NPP-B+INA
Date tehnice INA/Schaeffler

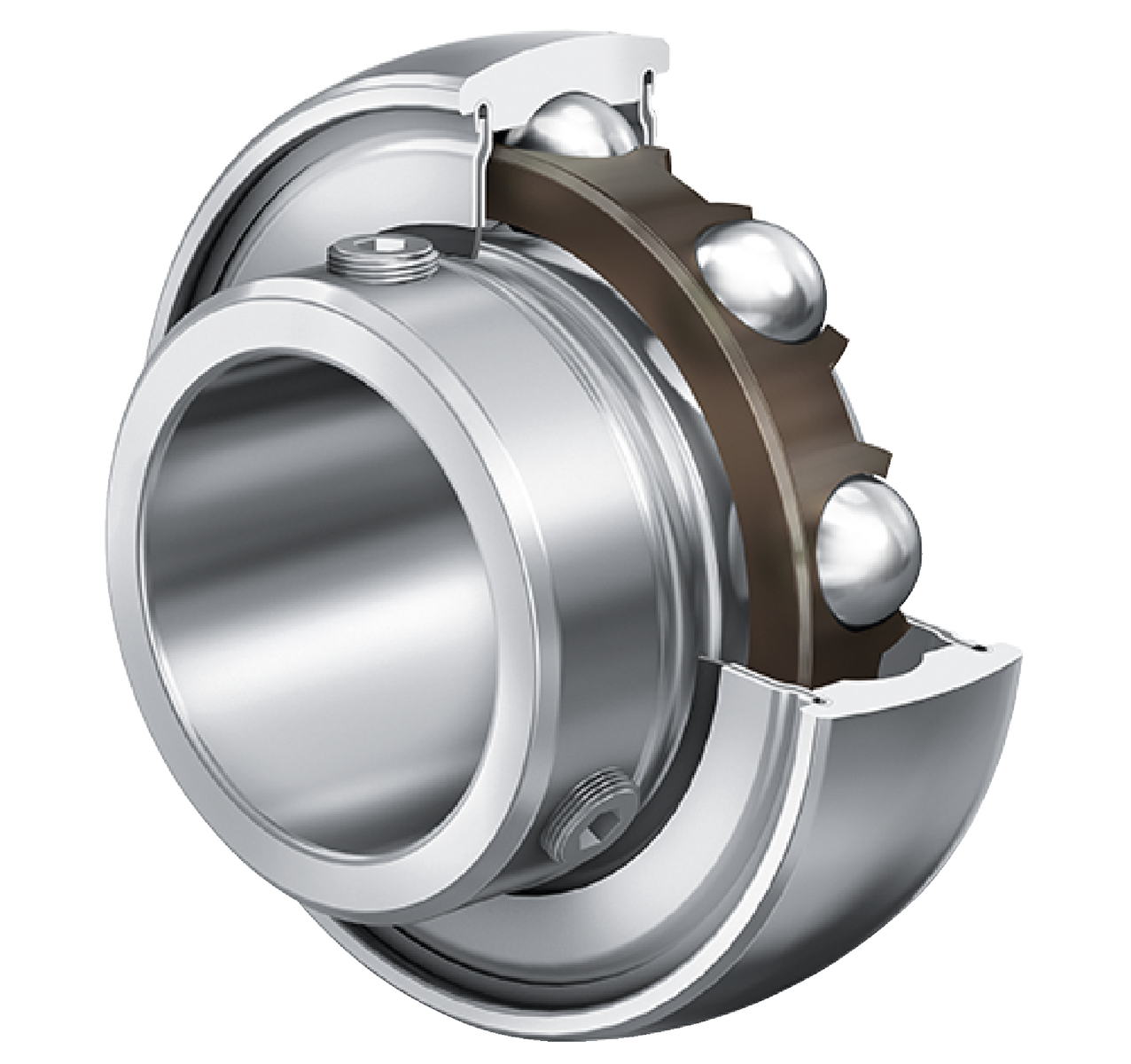

AY15-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile AY..-NPP-B, inel exterior sferic, fixare cu șuruburi de presiune, etanșări P pe ambele părți
d15 mmDiametru interior
B22 mmLățime
C 0r4.750 NSarcină statică de bază, radială
C r10.100 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
etanșat pe ambele părți
eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | AY15-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009081500000 |
| Tip de bază | AY15 |
| Cod BearingX | AY15-XL-NPP-B |
| Masă | 0.09 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| D SP | Diametru exterior | 40 mm |
| B | Lățime | 22 mm |
| C 0r | Sarcină statică de bază, radială | 4.750 N |
| C ur | limită de sarcină la oboseală, radială | 202 N |
| C r | Sarcină dinamică de bază, radială | 10.100 N |
| ≈m | Masă | 0,09 kg |

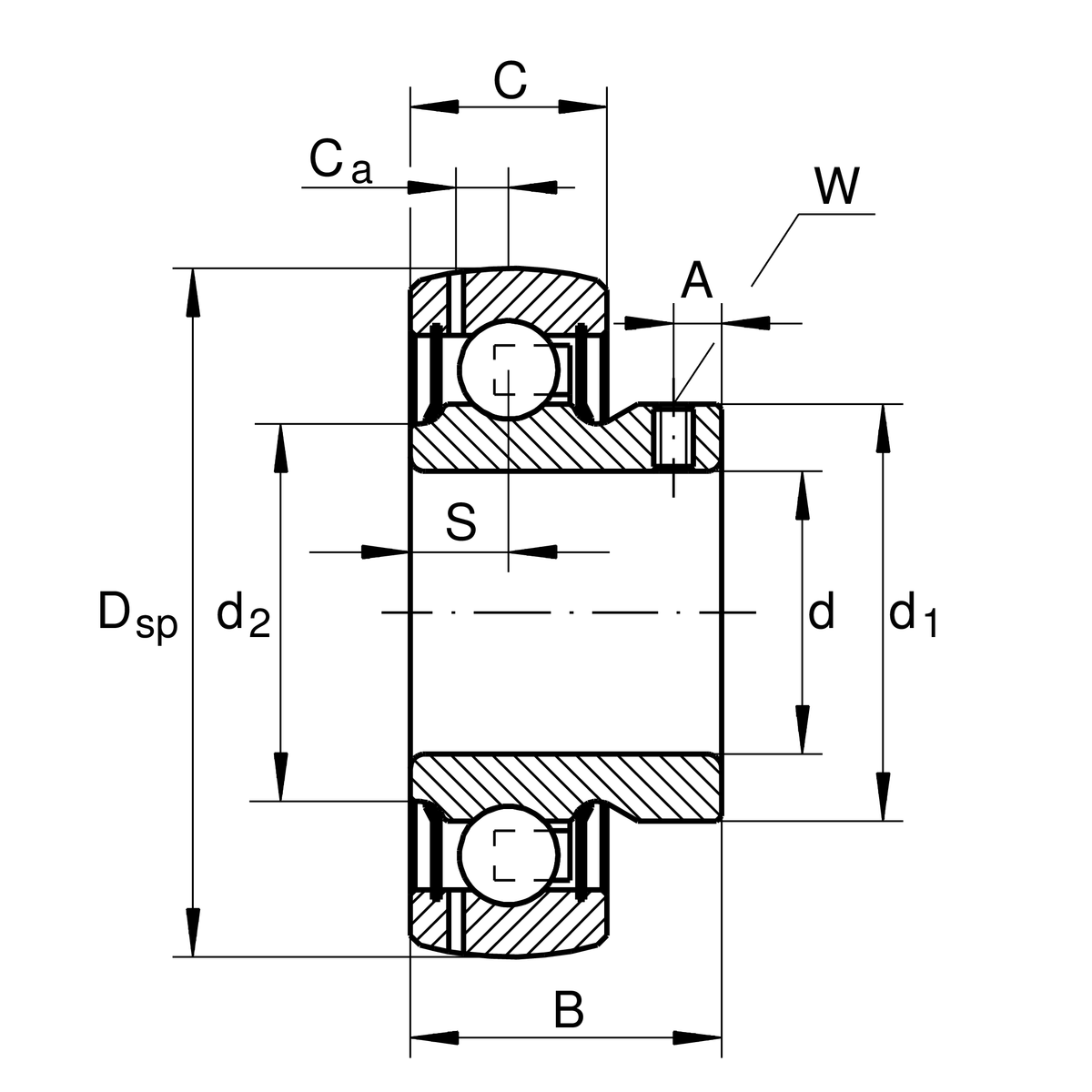

Dimensiuni detaliate
| C | Lățime inel exterior | 12 mm |
| S | Distanță cale de rulare | 6 mm |
| d 1 | Diametru bordură inel interior | 23,9 mm |
| d 2 | Diametru bordură etanșare inel interior | 22,9 mm |
| A | Distanță filet | 4 mm |
| W | Lățime of flats | 2,5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13 |
