AH3068-H+FAG
Date tehnice FAG/Schaeffler
AH3068-H - Bucșă de extracție
Bucșă de extracție AH..-H, accesoriu pentru rulmenți, hydraulic, finished part
d340 mmDiametru interior
Prezentare produs
| Cod produs | AH3068-H |
|---|---|
| Tip produs | Bucșă de extracție |
| Marcă | FAG |
| Număr material Schaeffler | 0191389970000 |
| Tip de bază | AH3068 |
| Masa | 19.4 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Execuție | H | Cu |

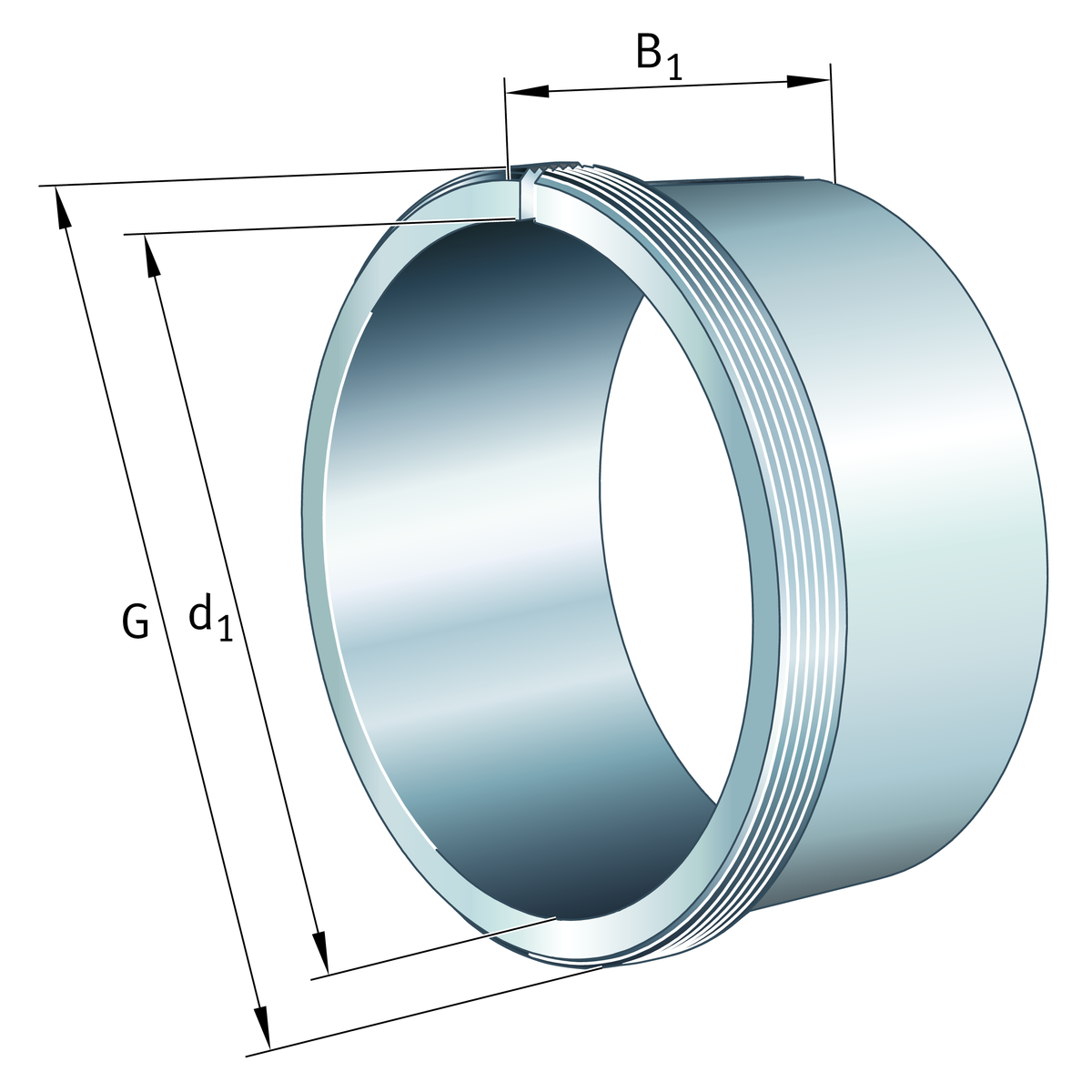

Dimensiuni principale și date de performanță
| d 1 | Diametru interior | 320 mm |
| G | Filet | Tr365X5 |
| B 1 | Lungime bucșă | 162 mm |
| ≈m | Masa | 19,4 kg |

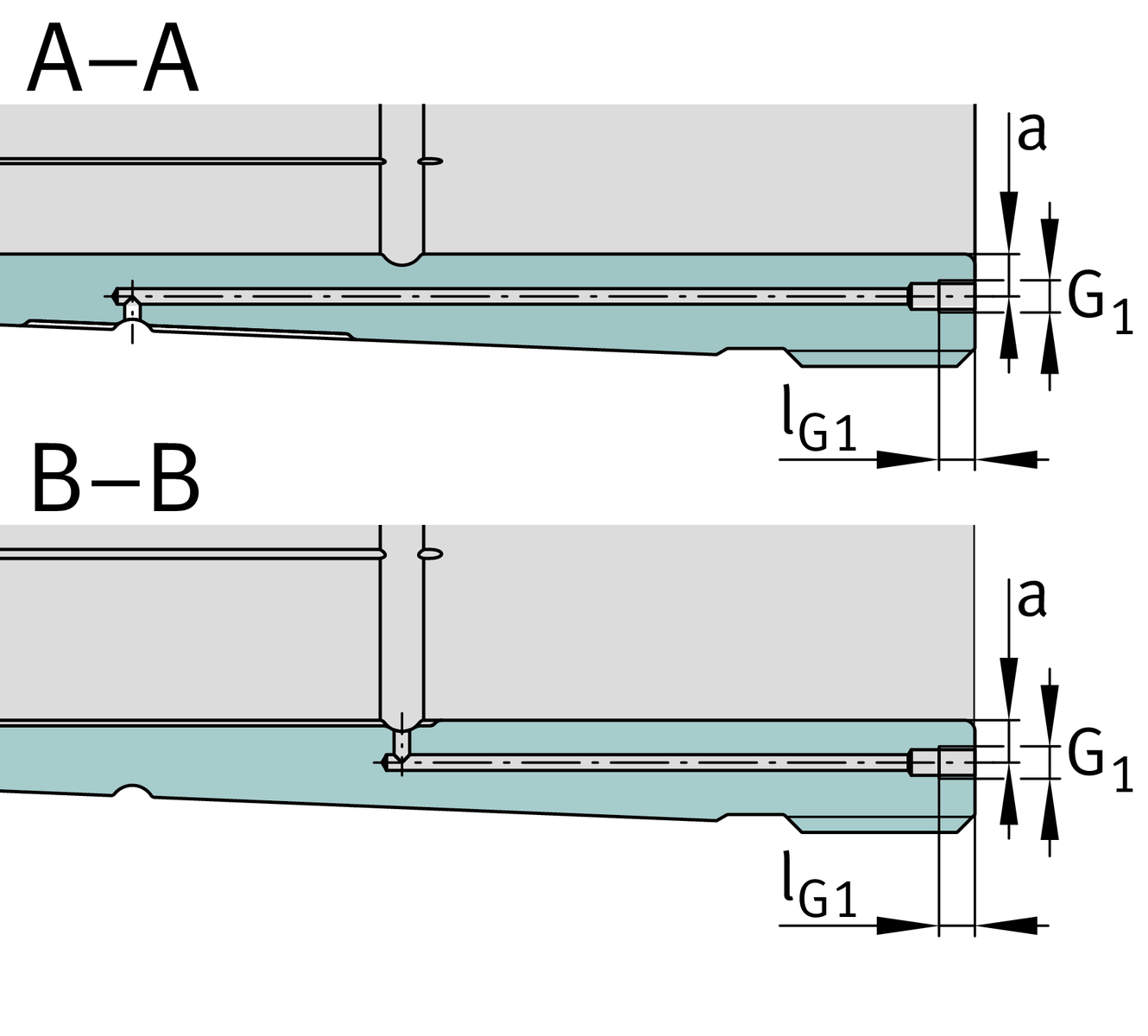

Dimensiuni de montaj
| G 1 | Filet oil connector | G1/8 |
| a | Distance oil connector | 8,5 mm |
| I G1 | Adâncime filet oil connector | 12 mm |

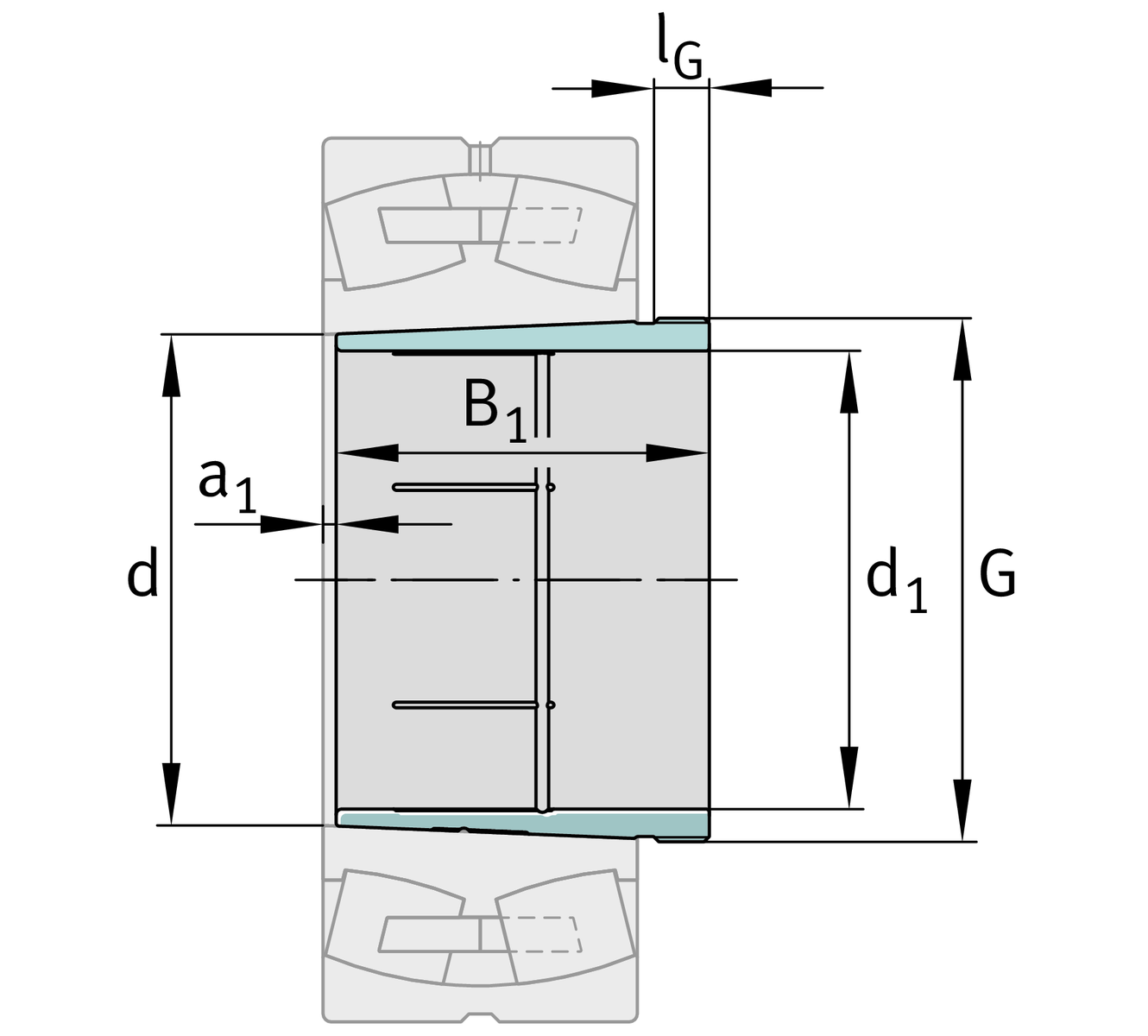

Dimensiuni detaliate
| d | Diametru interior | 340 mm |
| a 1 | Consolă rulment | 9 mm |
| I G | Lungime filet | 28 mm |
Informații suplimentare
| Taper | 1:12 |
Documente
- Fișă tehnică produs AH3068-HPDF produs
- MH1 TabeleBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
- MH1 Demontare hidraulicaBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
