KSR16-L0-06-10-20-08+INA
Date tehnice INA/Schaeffler

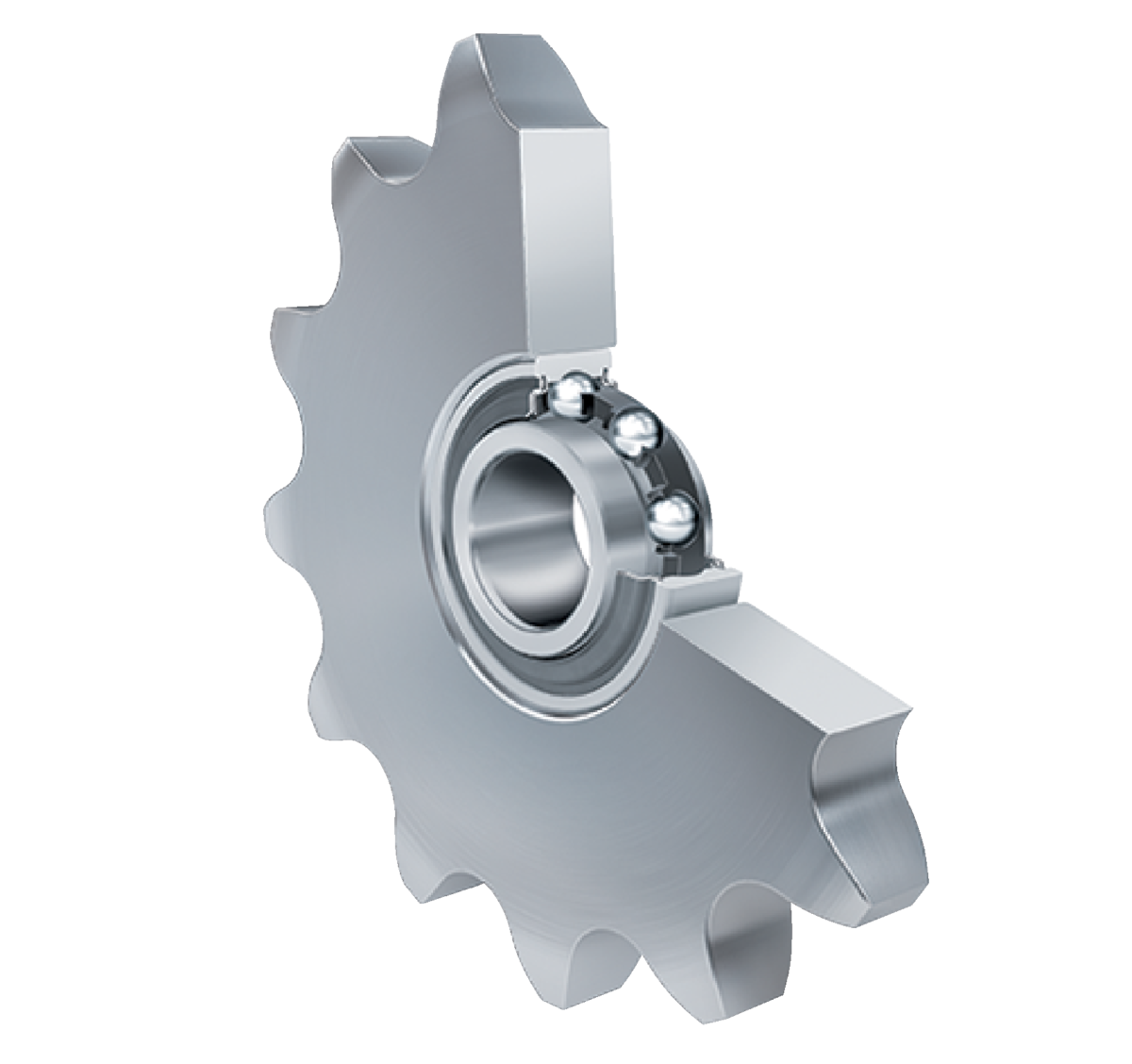

KSR16-L0-06-10-20-08 - Roată întinzătoare pentru lanț cu role
Roată întinzătoare pentru lanț cu roles KSR..-L0, pinion din oțel sau fier sinterizat
d16,2 mmDiametru interior
d0,1 mmToleranță superioară
d0 mmToleranță inferioară
D40 mmDiametru exterior
B18,3 mmLățime inel interior
Prezentare produs
| Cod produs | KSR16-L0-06-10-20-08 |
|---|---|
| Tip produs | Roată întinzătoare pentru lanț cu role |
| Marca | INA |
| Numar material Schaeffler | 0008337970000 |
| Tip de baza | KSR16 |
| Cod BearingX | KSR16-L0-06-10-20-08 |
| Masa | 0.13 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe

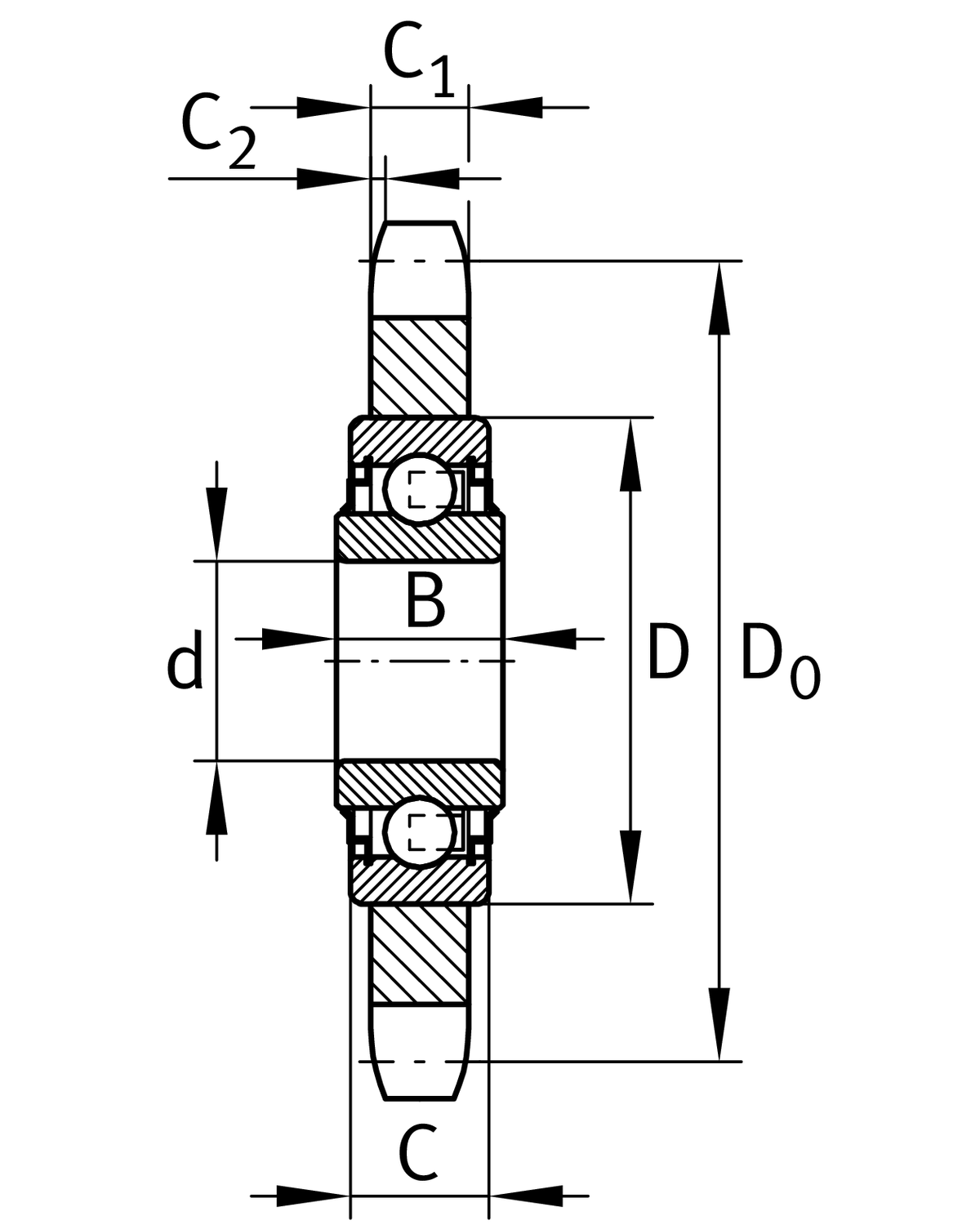

Dimensiuni principale și date de performanță
| d | Diametru interior | 16,2 mm |
| d | Toleranță superioară | 0,1 mm |
| d | Toleranță inferioară | 0 mm |
| C 1 | Thickness of sprocket | 5,2 mm |
| D 0 | Diametru cerc de divizare (gearing) | 60,9 mm |
| D k | Diametru vârf (gearing) | 65 mm |
| ≈m | Masă | 0,13 kg |
Dimensiuni de montaj
| p | Tooth set | 0,375 in |
| z | Number of teeth | 20 |
| ISO chain | x |
Dimensiuni detaliate
| C 2 | Lățime teșitură | 0,8 mm |
| D | Diametru exterior | 40 mm |
| C | Lățime inel exterior | 12 mm |
| B | Lățime inel interior | 18,3 mm |
