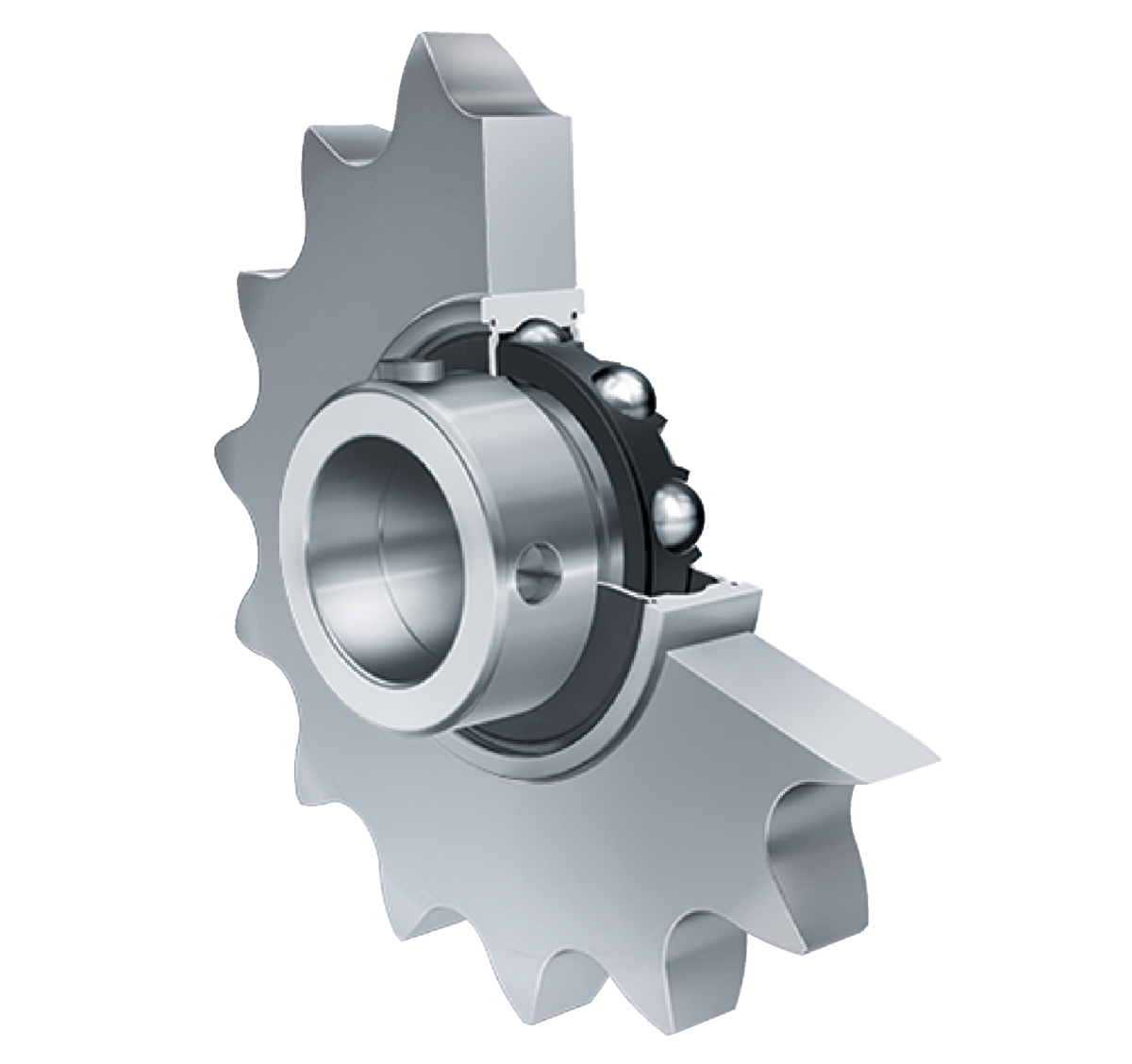

Fotografia produsului are caracter informativ
KSR30-B0-16-10-15-15+INA
Date tehnice INA/Schaeffler
KSR30-B0-16-10-15-15 - Roată întinzătoare pentru lanț cu role
Roată întinzătoare pentru lanț cu roles KSR..-B0, pinion din oțel sau fier sinterizat
d30 mmDiametru interior
d0,018 mmToleranță superioară
d0 mmToleranță inferioară
D62 mmDiametru exterior
Prezentare produs
| Cod produs | KSR30-B0-16-10-15-15 |
|---|---|
| Tip produs | Roată întinzătoare pentru lanț cu role |
| Marcă | INA |
| Număr material Schaeffler | 0008686390000 |
| Tip de bază | KSR30 |
| Cod BearingX | KSR30-B0-16-10-15-15 |
| Masa | 1.09 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe

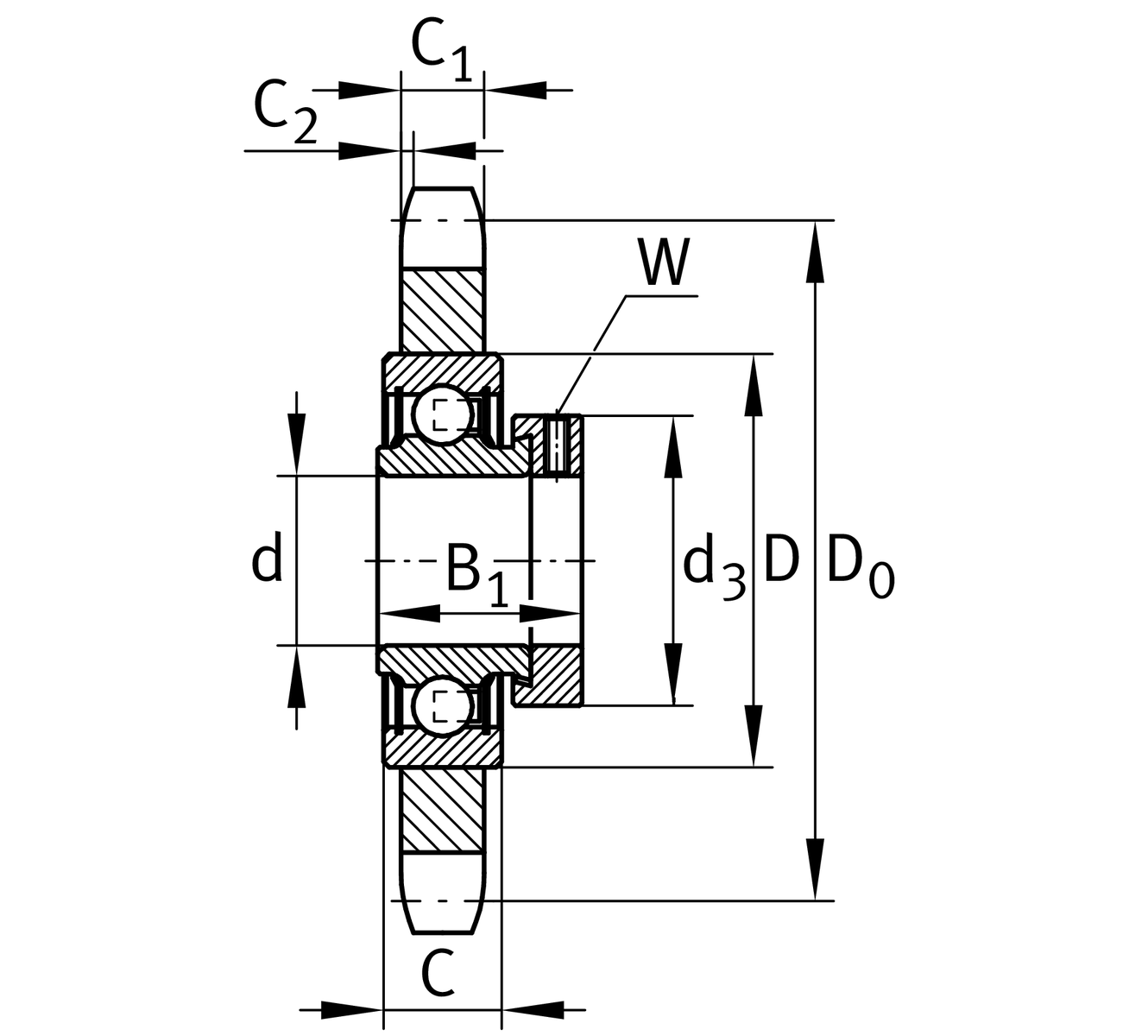

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| d | Toleranță superioară | 0,018 mm |
| d | Toleranță inferioară | 0 mm |
| C 1 | Grosime roată dințată | 15,3 mm |
| D 0 | Diametru cerc de divizare (dințare) | 122,2 mm |
| D k | Diametru de vârf (dințare) | 131 mm |
| ≈m | Masă | 1,09 kg |
Dimensiuni de montaj
| p | Tooth set | 1 in |
| z | Număr de dinți | 15 |
| Lanț ISO | x | |
| W | Lățime accros flats | M8 X 1,0 mm |
Dimensiuni detaliate
| C 2 | Lățime teșitură | 2 mm |
| D | Diametru exterior | 62 mm |
| B 1 | Lățime totală colier de blocare | 35,7 mm |
| C | Lățime inel exterior | 18 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 44 mm |
| d 3 | Diametru exterior colier excentric de blocare | 44 mm |
| W | Lățime of flats | 4 mm |
| B 1 | Lățime colier de blocare | 35,7 mm |
