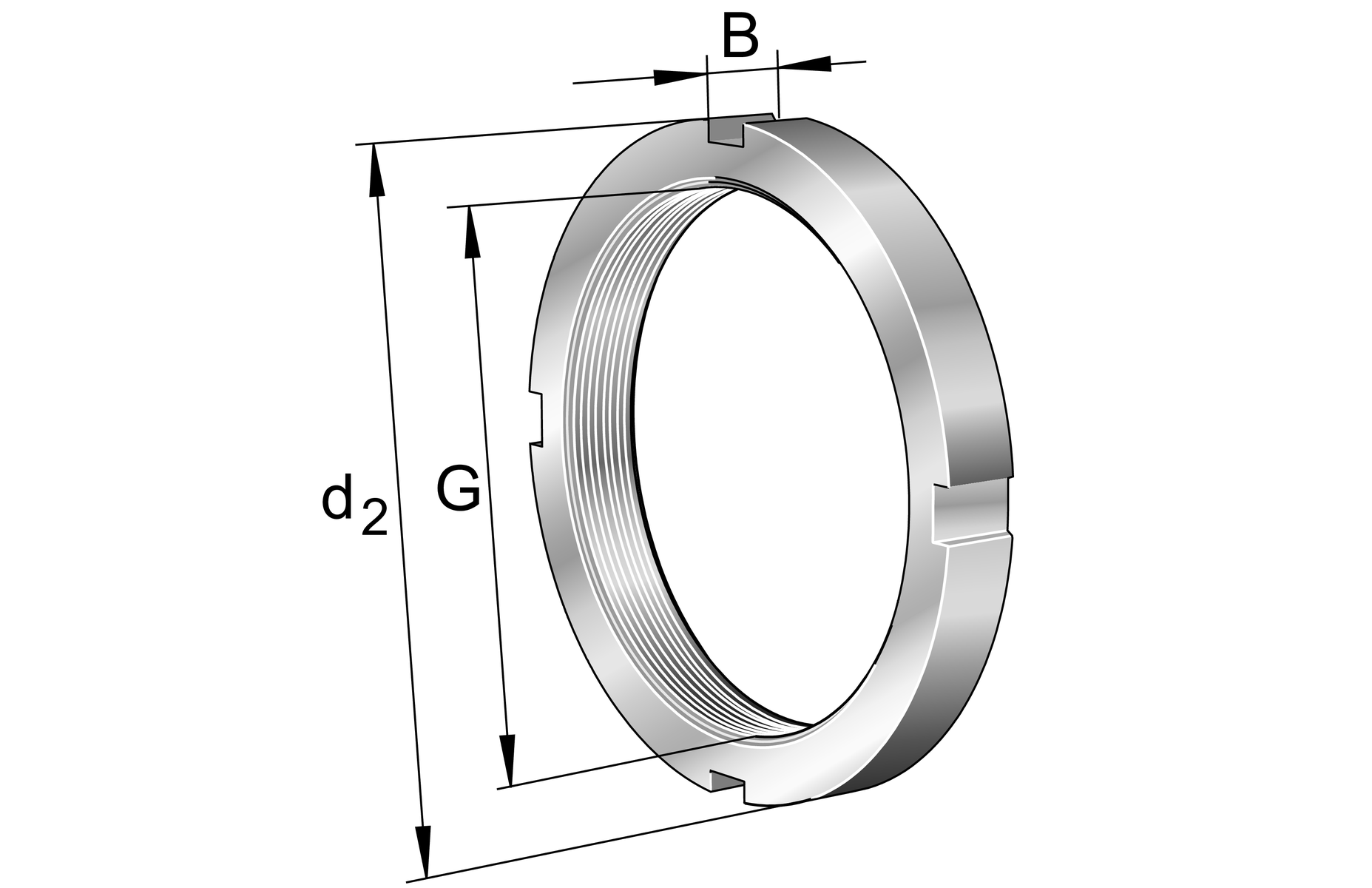

Fotografia produsului are caracter informativ
KM24+FAG
Date tehnice FAG/Schaeffler
KM24 - Piuliță de blocare
Piulițe de blocare KM, dimensiuni principale conform DIN 981
B20 mmLățime
Prezentare produs
| Cod produs | KM24 |
|---|---|
| Tip produs | Piuliță de blocare |
| Marcă | FAG |
| Număr material Schaeffler | 0167320140000 |
| Tip de bază | KM24 |
| Masa | 1.075 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe

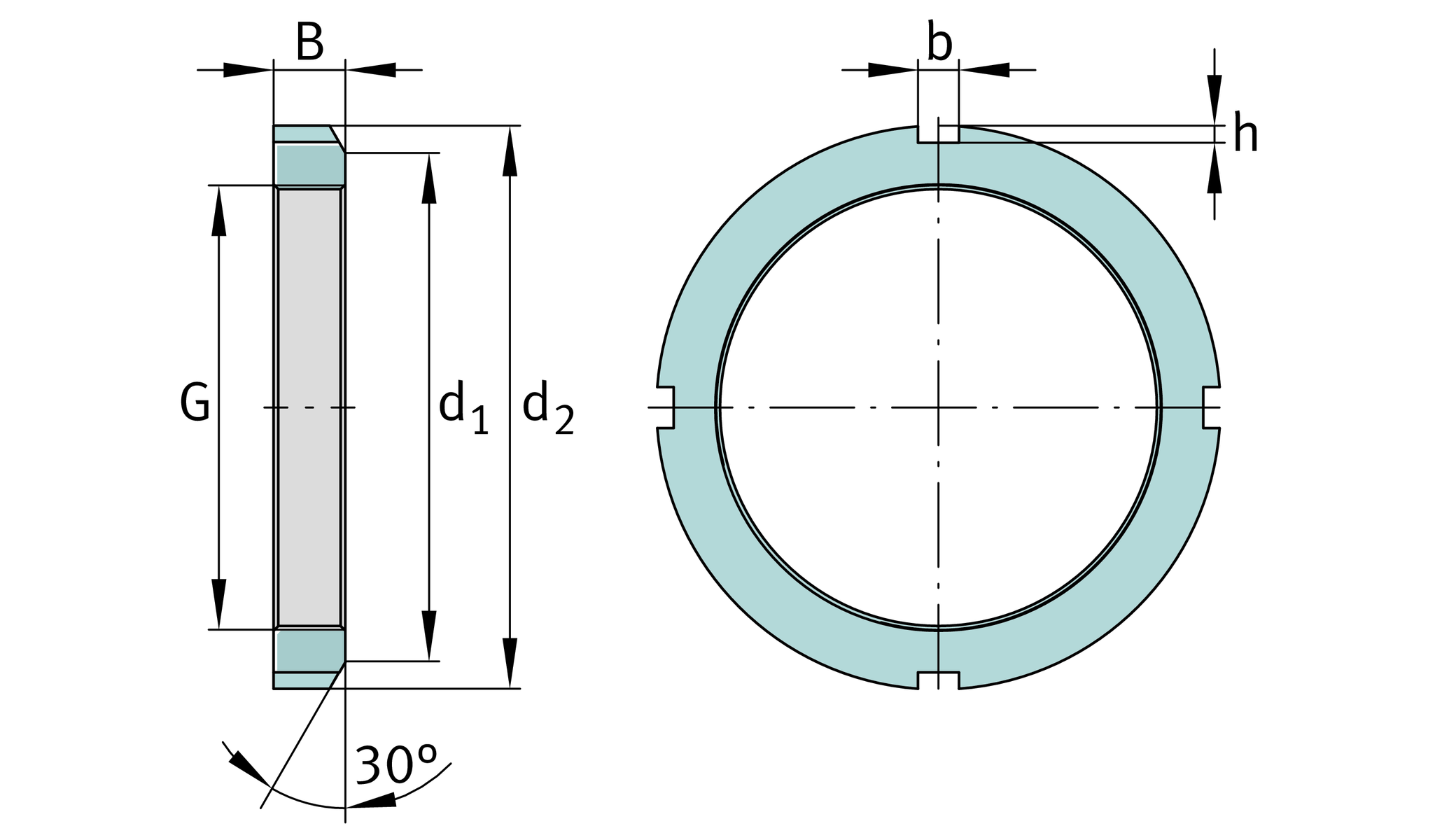

Dimensiuni principale și date de performanță
| G | Filet | M120x2 |
| d 2 | Diametru exterior | 155 mm |
| B | Lățime | 20 mm |
| ≈m | Masă | 1,075 kg |
Dimensiuni de montaj
| d 1 | Diametru teșitură | 138 mm |
| b | Lățime canal de reținere | 12 mm |
| h | Înălțime canal de reținere | 5 mm |
Informații suplimentare
| F | Capacitate de încărcare axială, static | 400.000 N |
| Fuse | MB24 | |
| Unghi teșitură | 30 ° |
Documente
- Fișă tehnică produs KM24PDF produs
- MH1 Principii tehniceBroșură tehnică
