KHM804810+FAG
Date tehnice FAG/Schaeffler

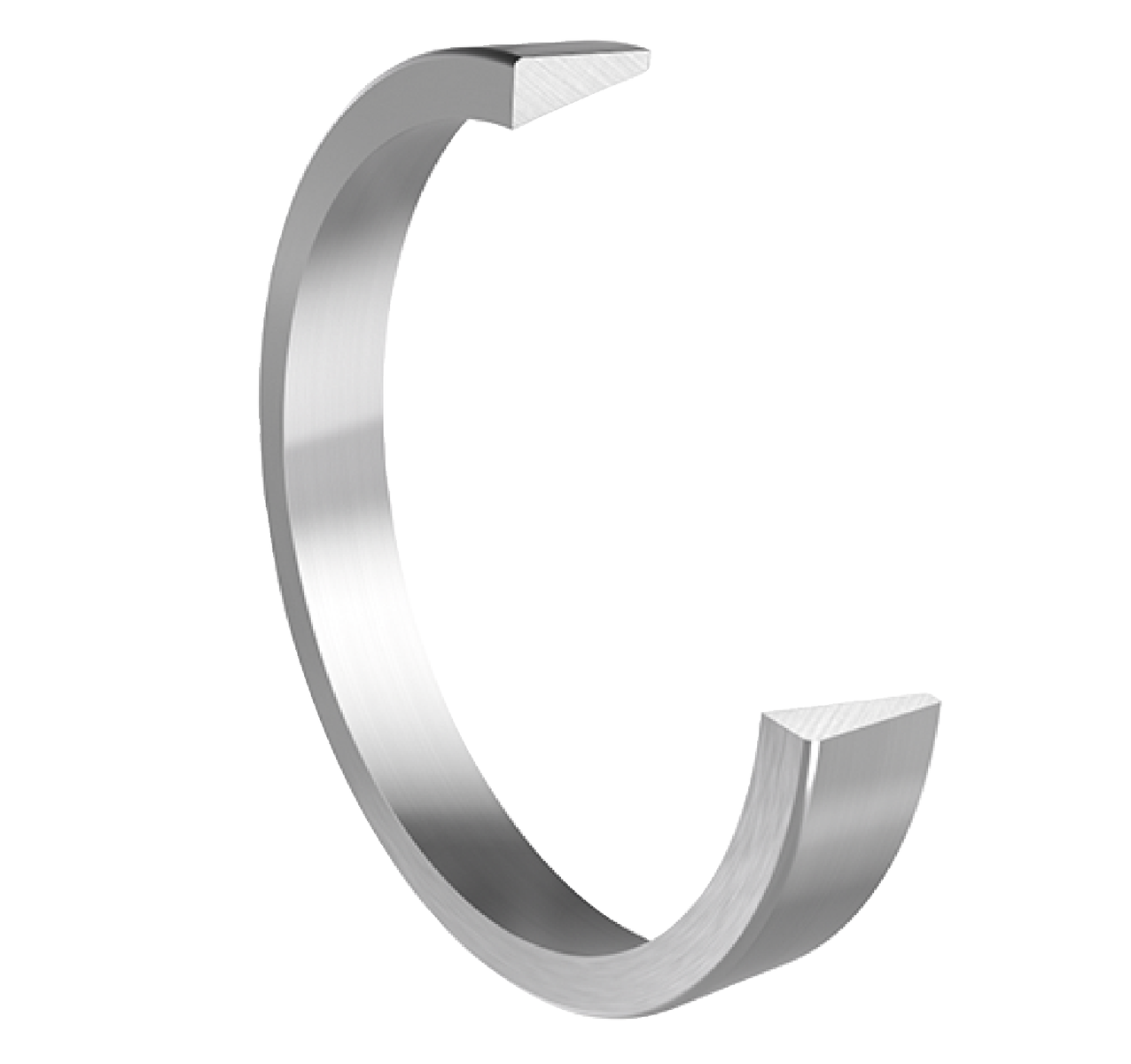

KHM804810 - Inel exterior
Rulmenți cu role conice without inner subunit (Cup) K-Series, în dimensiuni inch
D95,25 mmDiametru exterior
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | KHM804810 |
|---|---|
| Tip produs | Inel exterior |
| Marca | FAG |
| Tip de baza | KHM804810 |
| Masa | 0.35 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Clasă de toleranță | ABMA4 | Class 4 (ANSI/ABMA 19.2:2013) |
| Tratament termic | Standard | |
| Construcție internă | Standard | |
| Nivel de calitate | Standard | |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 95,25 mm |
| C | Lățime inel exterior | 23,02 mm |
| ≈m | Masă | 0,35 kg |

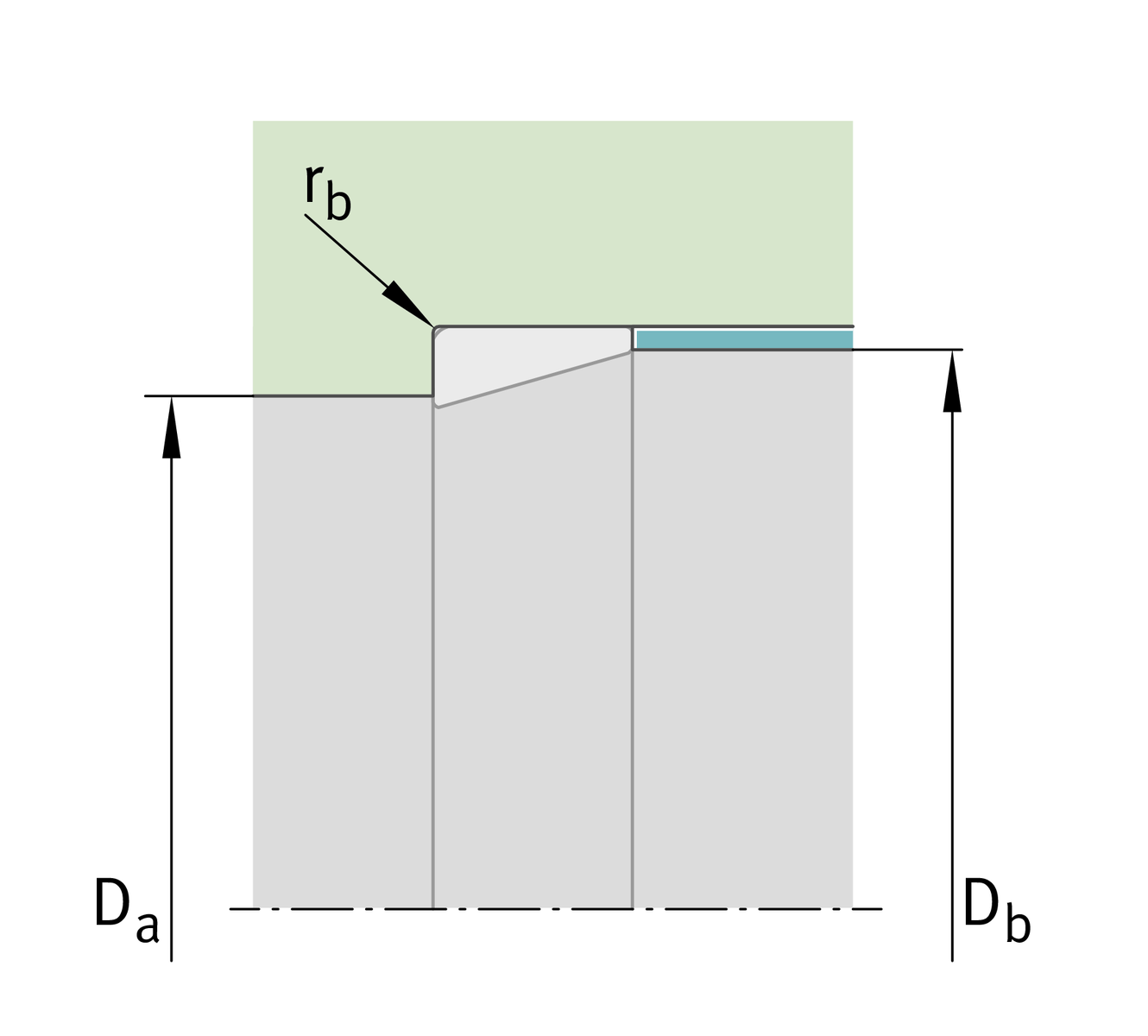

Dimensiuni de montaj
| D a min | Diametru minim al umărului carcasei | 81 mm |
| D b min | Diametru minim al umărului carcasei | 91 mm |
| r b max | Rază maximă de racordare a carcasei | 3,3 mm |

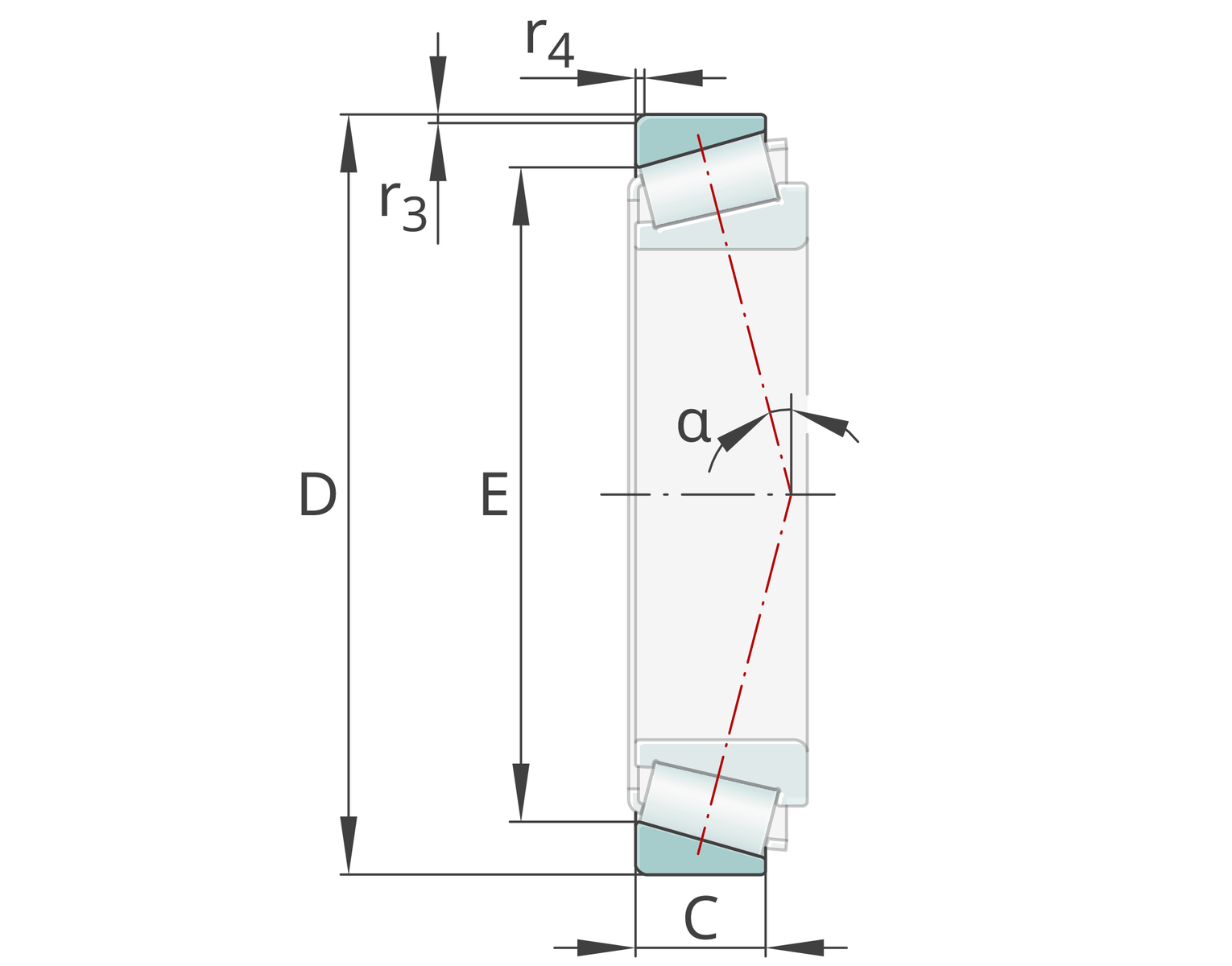

Dimensiuni detaliate
| r 3, 4 min | Dimensiune minimă a teșiturii pe fața posterioară a inelului exterior | 3,3 mm |
| E | Inside diameter of outer ring back face | 72,286 mm |
| α | Unghi de contact | 20 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Documente
- Fisa tehnica produs KHM804810PDF produs
- MH1 Demontare mecanicăBroșură tehnică
- MH1 Montare mecanicăBroșură tehnică
- MH1 Montaj contact unghiularBroșură tehnică
- MH1 Principii tehniceBroșură tehnică
- MH1 TabeleBroșură tehnică
