IR25X30X16-IS1-XL+INA
Date tehnice INA/Schaeffler

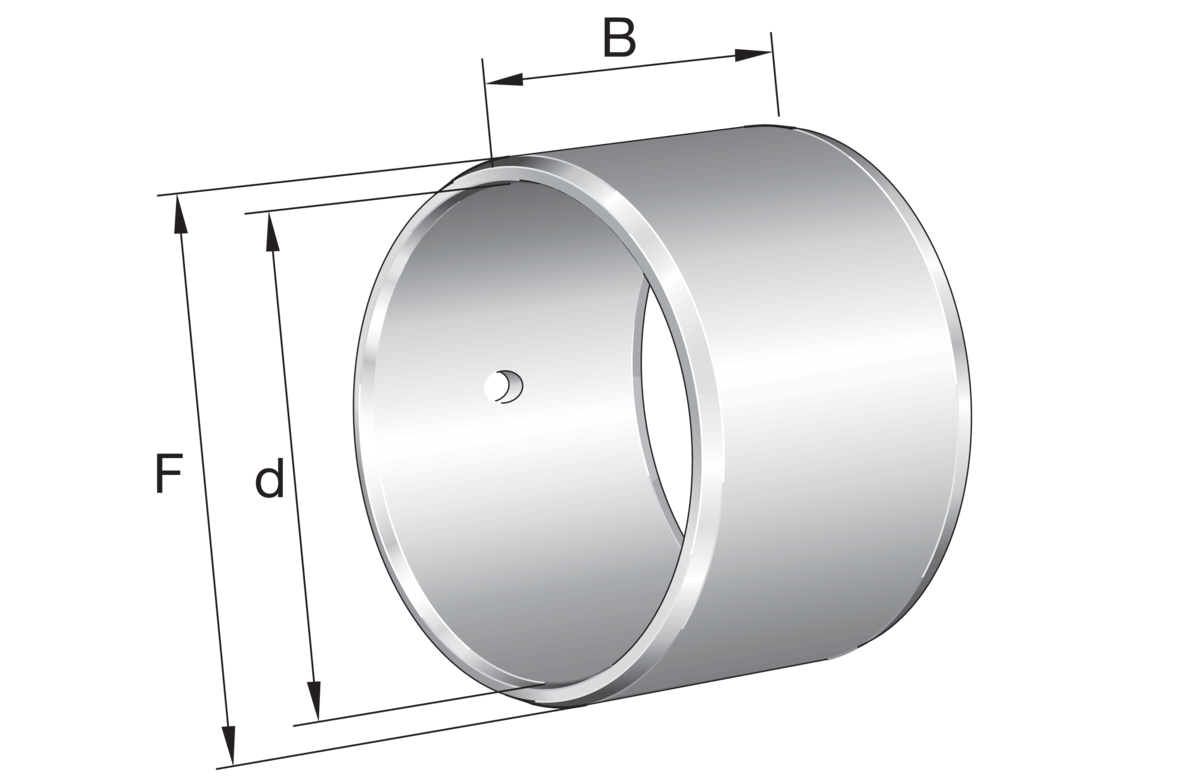

IR25X30X16-IS1-XL - Inel interior
Inele interioare IR..-IS1, precision machined, cu lubrication hole, conform DIN 620
d25 mmDiametru interior
B16 mmLățime
Prezentare produs
| Cod produs | IR25X30X16-IS1-XL |
|---|---|
| Tip produs | Inel interior |
| Marcă | INA |
| Număr material Schaeffler | 0000215550000 |
| Tip de bază | IR25X30X16 |
| Masa | 23.9 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Orificiu de ungere | IS1 | Cu |
| Rail connector | Fără |

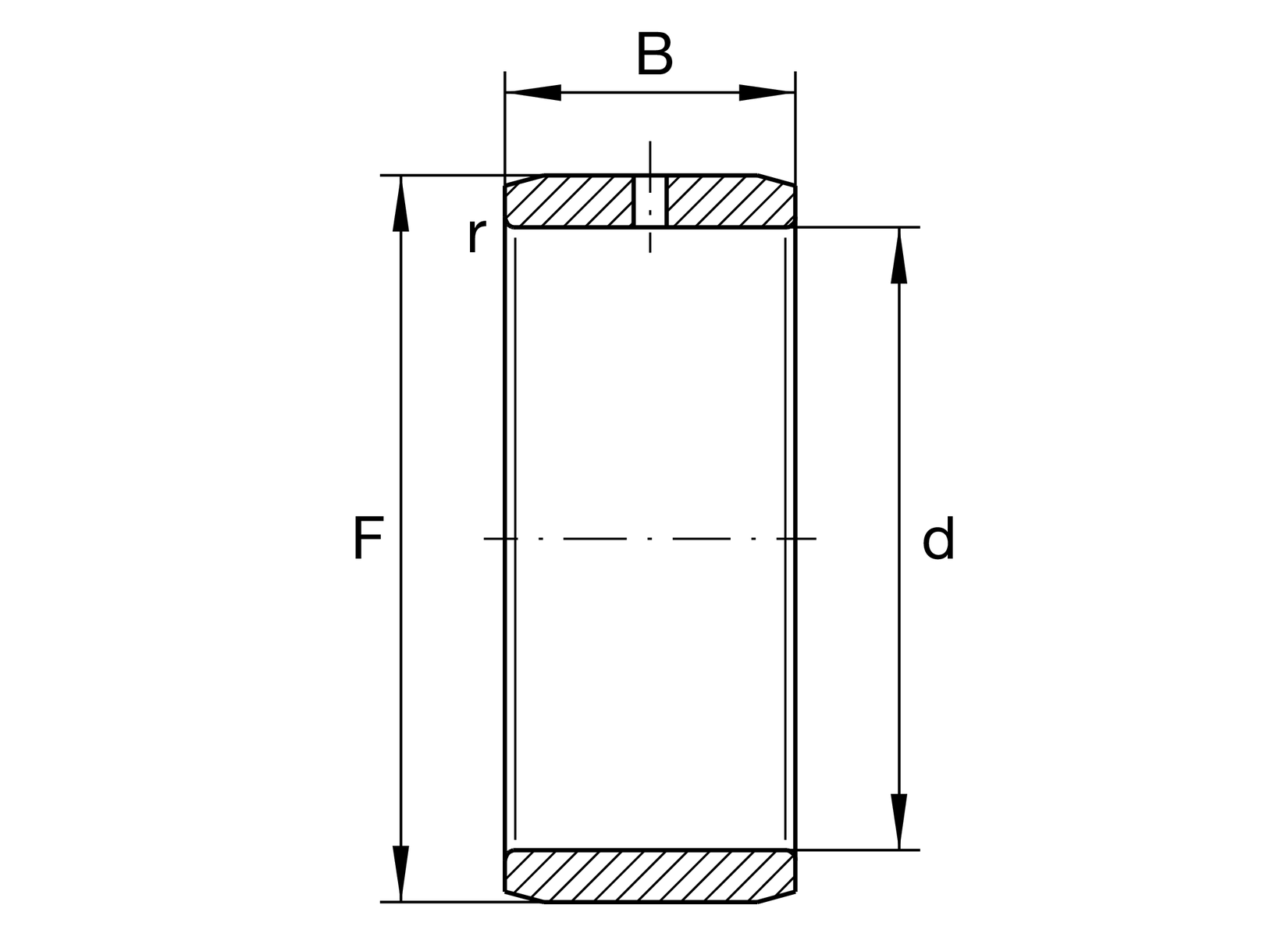

Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| F | Diametru cale de rulare inel interior | 30 mm |
| B | Lățime | 16 mm |
| Toleranță superioară diametru cale de rulare | 0 mm | |
| Toleranță inferioară diametru cale de rulare | -0,012 mm | |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| ≈m | Masă | 23,9 g |
Dimensiuni de montaj
| Număr de orificii de ungere | 1 |
