IR15X19X20-XL+INA
Date tehnice INA/Schaeffler
IR15X19X20-XL - Inel interior
Inel interior IR..-XL, cylindrical
d15 mmDiametru interior
B20 mmLățime
Prezentare produs
| Cod produs | IR15X19X20-XL |
|---|---|
| Tip produs | Inel interior |
| Marca | INA |
| Numar material Schaeffler | 0000208420000 |
| Tip de baza | IR15X19X20 |
| Masa | 16.4 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Orificiu de ungere | Fără | |
| Rail connector | Fără |

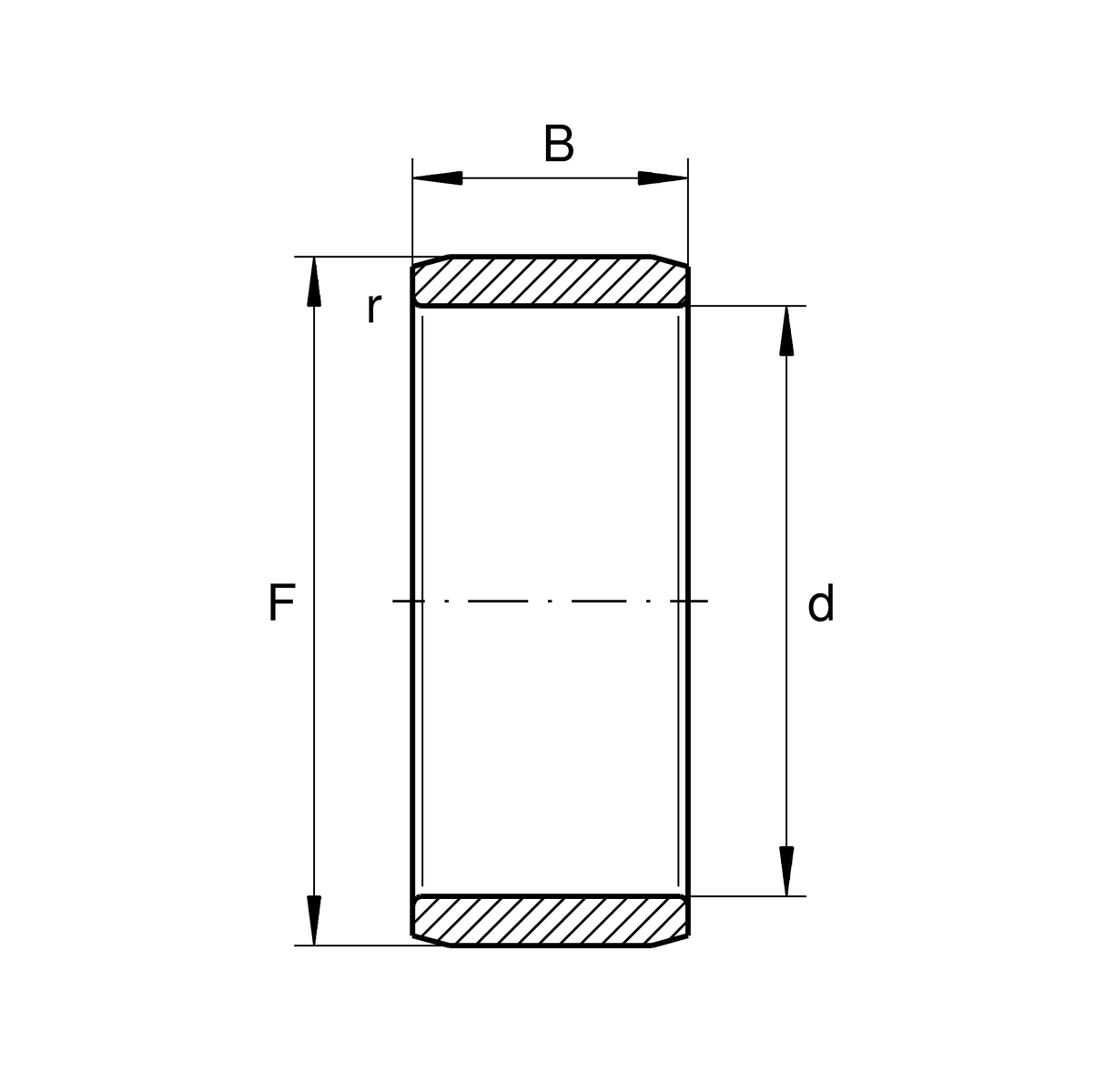

Dimensiuni principale și date de performanță
| d | Diametru interior | 15 mm |
| F | Diametru cale de rulare inel interior | 19 mm |
| B | Lățime | 20 mm |
| Toleranță superioară diametru cale de rulare | 0 mm | |
| Toleranță inferioară diametru cale de rulare | -0,012 mm | |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| ≈m | Masă | 16,4 g |
