GRAE55-XL-NPP-B+INA
Date tehnice INA/Schaeffler
GRAE55-XL-NPP-B - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRAE..-XL-NPP-B
d55 mmDiametru interior
B32,5 mmLățime
C 0r29.000 NSarcină statică de bază, radială
C r43.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRAE55-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0131322020000 |
| Tip de bază | GRAE55 |
| Cod BearingX | GRAE55-XL-NPP-B |
| Masă | 1.06 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 55 mm |
| D SP | Diametru exterior | 100 mm |
| B | Lățime | 32,5 mm |
| C 0r | Sarcină statică de bază, radială | 29.000 N |
| C ur | Limită de sarcină la oboseală, radială | 1.340 N |
| B 1 | Lățime totală colier de blocare | 48,4 mm |
| C r | Sarcină dinamică de bază, radială | 43.500 N |
| ≈m | Masă | 1,06 kg |

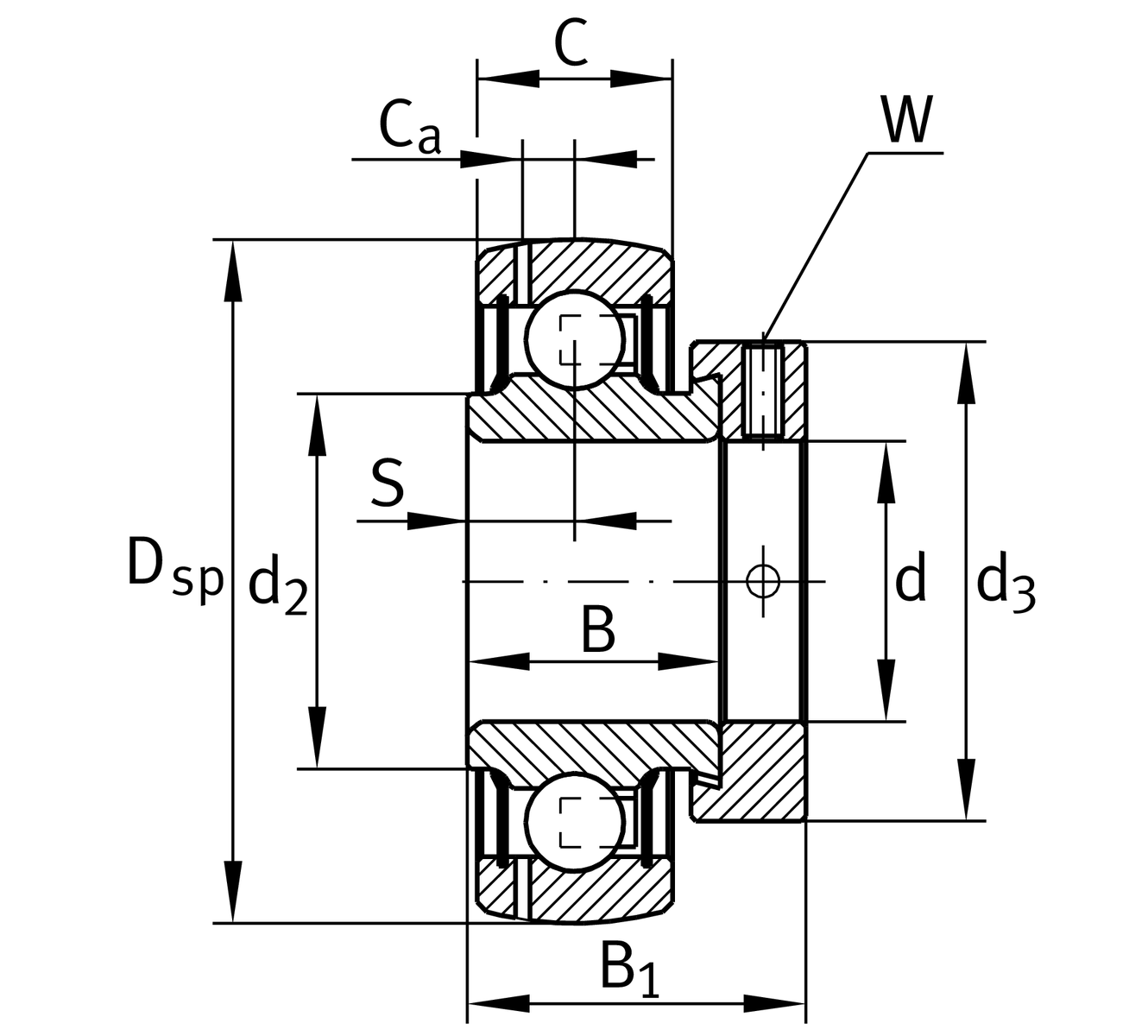

Dimensiuni detaliate
| C | Lățime inel exterior | 25 mm |
| S | Distanță cale de rulare | 12 mm |
| d 2 | Diametru bordură etanșare inel interior | 66 mm |
| C a | Distanță până la orificiul de ungere | 7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 76 mm |
| W | Lățime of flats | 5 mm |
Factori de calcul
| f 0 | Factor de calcul | 14,2 |
