GRAE35-XL-NPP-B+INA
Date tehnice INA/Schaeffler
GRAE35-XL-NPP-B - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRAE..-XL-NPP-B
d35 mmDiametru interior
B25,4 mmLățime
C 0r15.300 NSarcină statică de bază, radială
C r25.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRAE35-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008494480000 |
| Tip de baza | GRAE35 |
| Cod BearingX | GRAE35-XL-NPP-B |
| Masa | 0.47 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D SP | Diametru exterior | 72 mm |
| B | Lățime | 25,4 mm |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| C ur | Limită de sarcină la oboseală, radială | 650 N |
| B 1 | Lățime totală colier de blocare | 39 mm |
| C r | Sarcină dinamică de bază, radială | 25.500 N |
| ≈m | Masă | 0,47 kg |

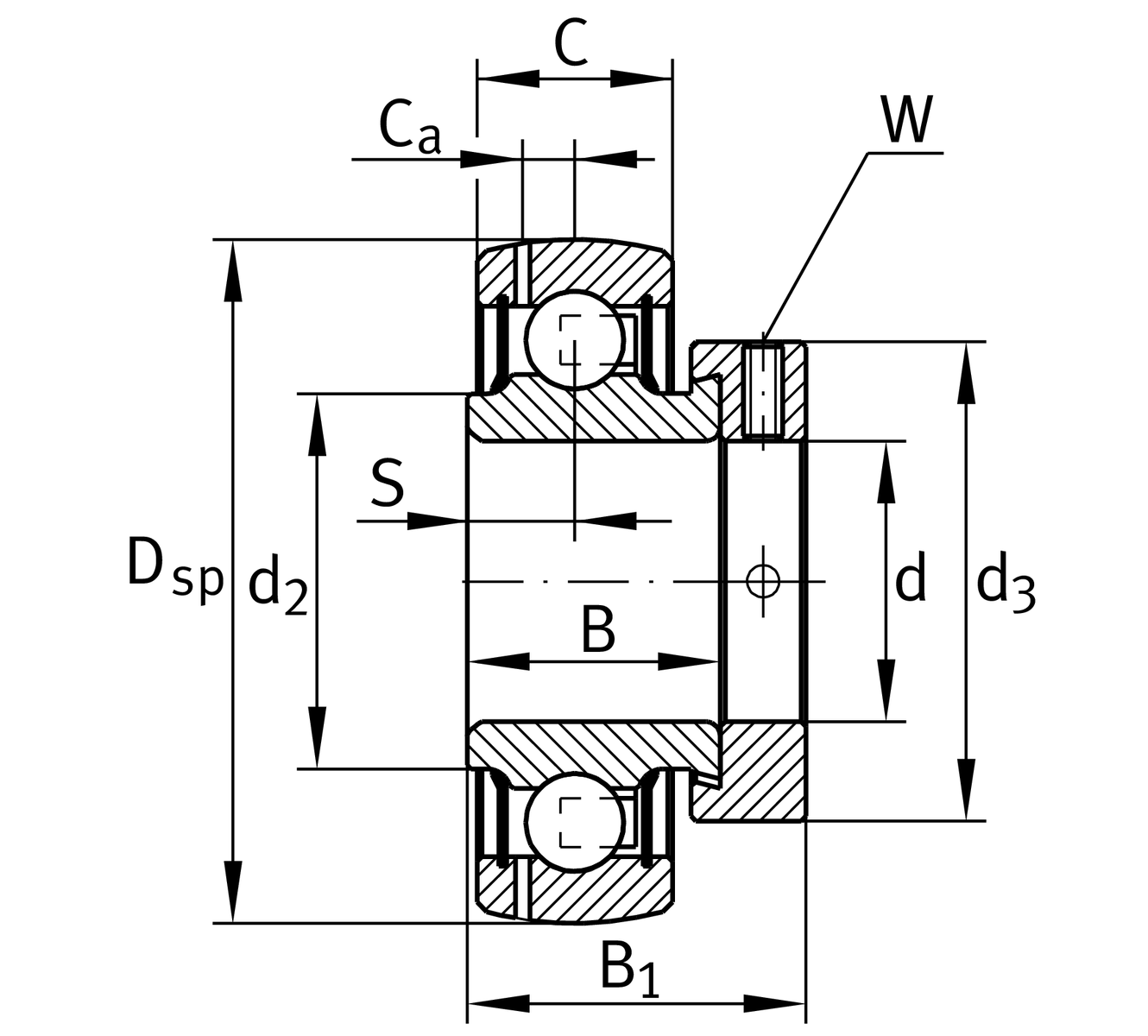

Dimensiuni detaliate
| C | Lățime inel exterior | 19 mm |
| S | Distanță cale de rulare | 9,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 44,6 mm |
| C a | Distanță până la orificiul de ungere | 5,6 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 55 mm |
| W | Lățime of flats | 5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
