GRAE25-XL-NPP-B+INA
Date tehnice INA/Schaeffler
GRAE25-XL-NPP-B - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRAE..-XL-NPP-B
d25 mmDiametru interior
B21,4 mmLățime
C 0r7.800 NSarcină statică de bază, radială
C r14.000 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRAE25-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008493750000 |
| Tip de baza | GRAE25 |
| Cod BearingX | GRAE25-XL-NPP-B |
| Masa | 0.19 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| D SP | Diametru exterior | 52 mm |
| B | Lățime | 21,4 mm |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 370 N |
| B 1 | Lățime totală colier de blocare | 31 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| ≈m | Masă | 0,19 kg |

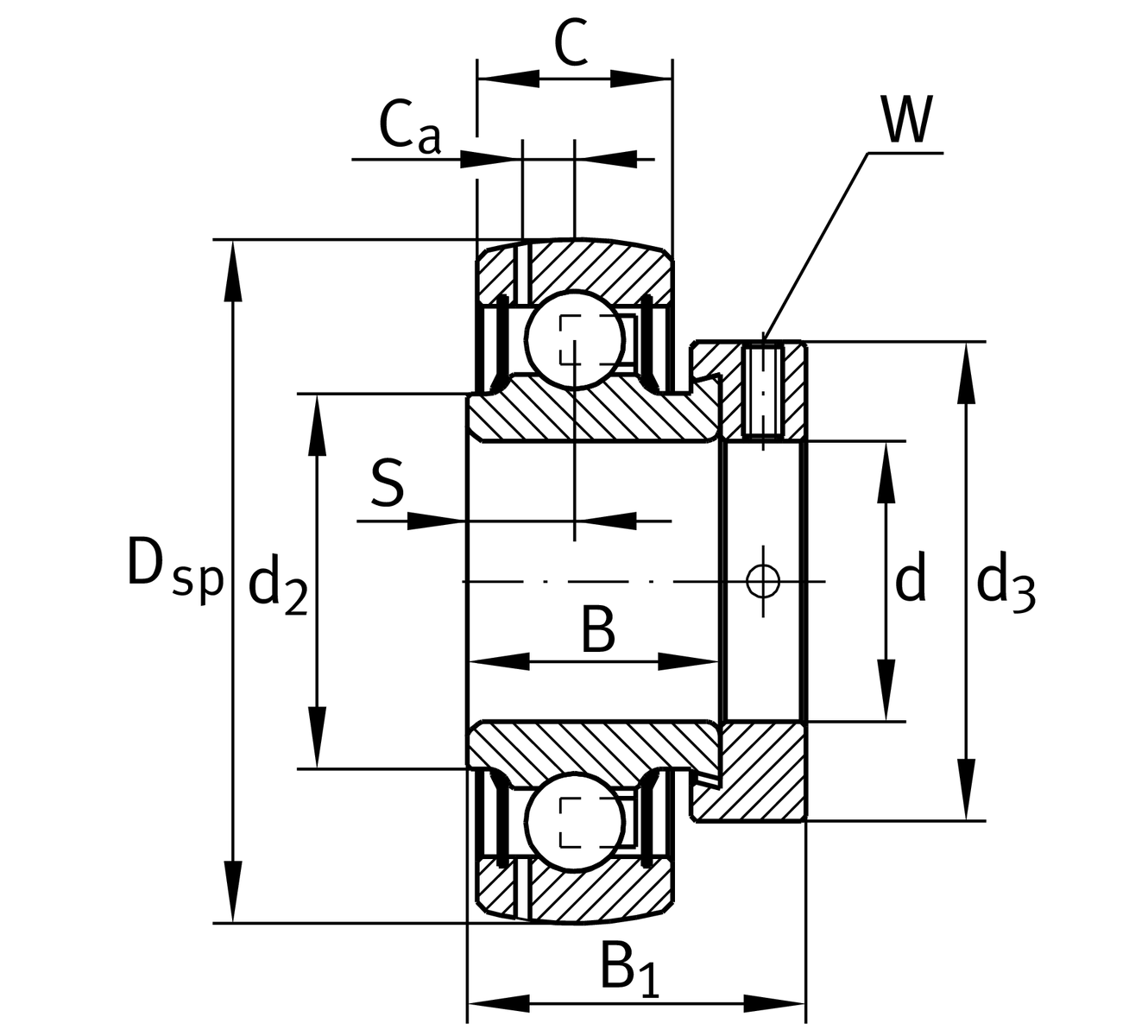

Dimensiuni detaliate
| C | Lățime inel exterior | 15 mm |
| S | Distanță cale de rulare | 7,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 30,5 mm |
| C a | Distanță până la orificiul de ungere | 4,1 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 37,5 mm |
| W | Lățime of flats | 3 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
