GRAE17-XL-NPP-B+INA
Date tehnice INA/Schaeffler
GRAE17-XL-NPP-B - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRAE..-XL-NPP-B
d17 mmDiametru interior
B19 mmLățime
C 0r4.750 NSarcină statică de bază, radială
C r9.800 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRAE17-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008493160000 |
| Tip de baza | GRAE17 |
| Cod BearingX | GRAE17-XL-NPP-B |
| Masa | 0.1 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 17 mm |
| D SP | Diametru exterior | 40 mm |
| B | Lățime | 19 mm |
| C 0r | Sarcină statică de bază, radială | 4.750 N |
| C ur | Limită de sarcină la oboseală, radială | 248 N |
| B 1 | Lățime totală colier de blocare | 28,6 mm |
| C r | Sarcină dinamică de bază, radială | 9.800 N |
| ≈m | Masă | 0,1 kg |

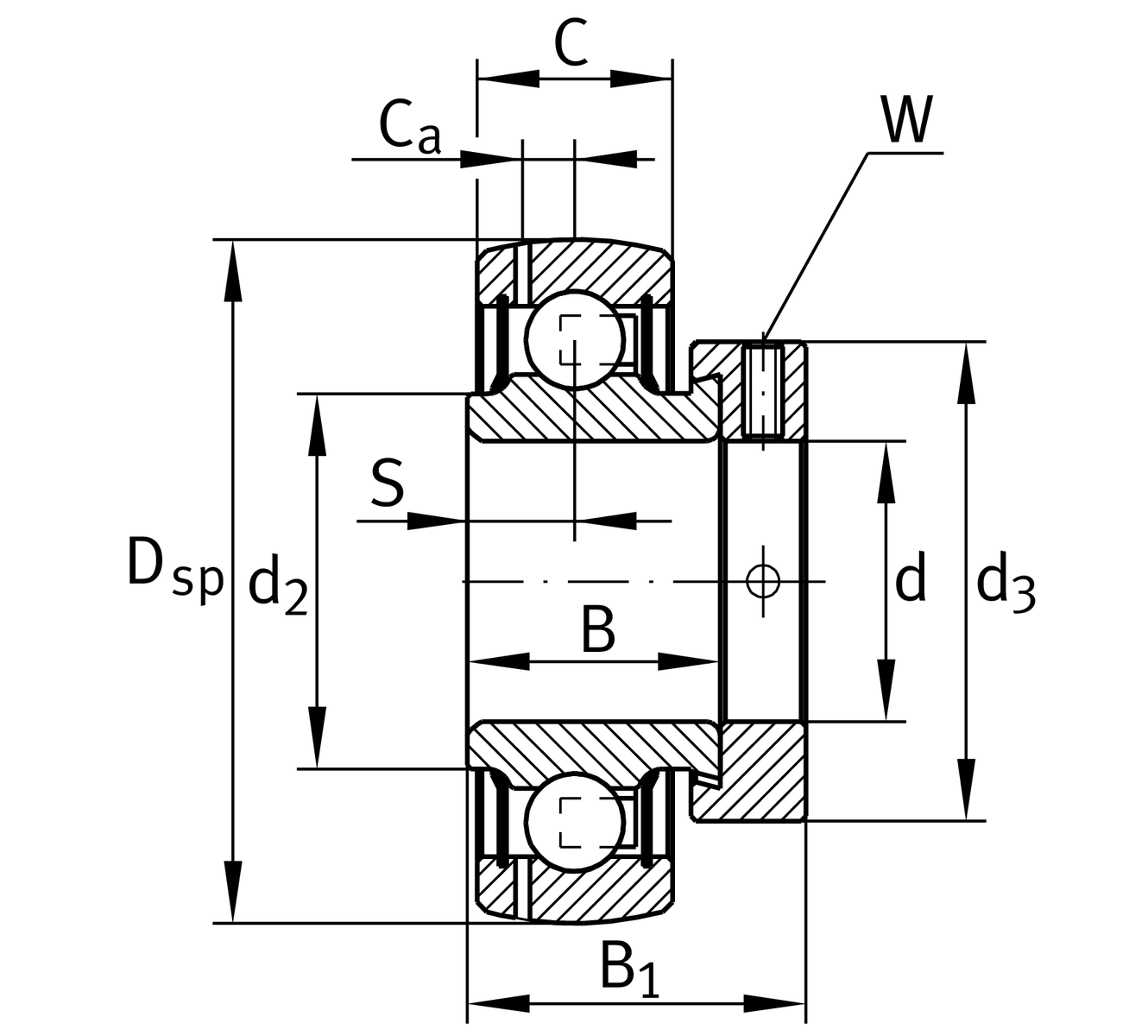

Dimensiuni detaliate
| C | Lățime inel exterior | 12 mm |
| S | Distanță cale de rulare | 6,5 mm |
| d 2 | Diametru bordură etanșare inel interior | 23 mm |
| C a | Distanță până la orificiul de ungere | 3,4 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 28,4 mm |
| W | Lățime of flats | 3 mm |
Factori de calcul
| f 0 | Factor de calcul | 13 |
