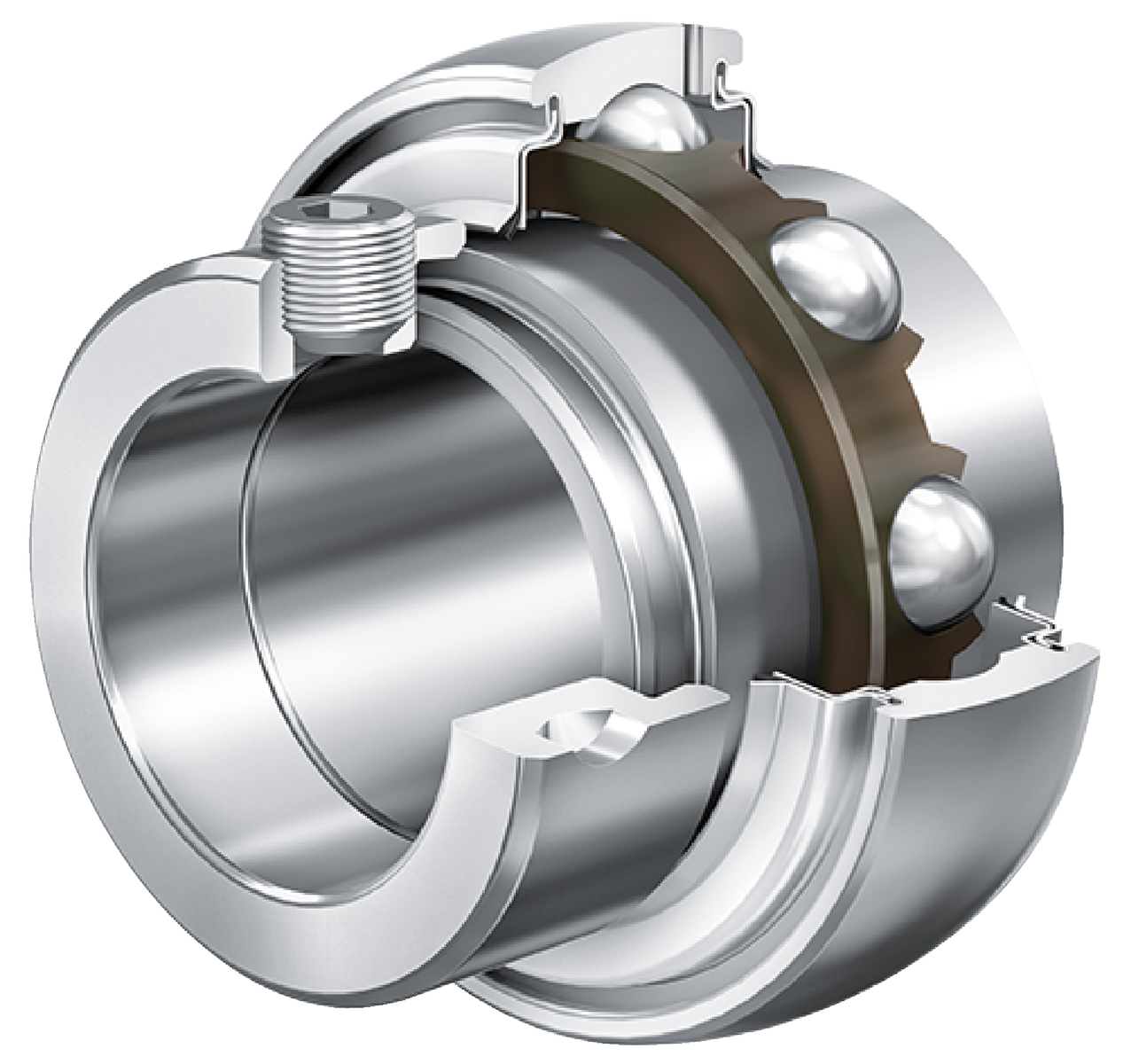

Fotografia produsului are caracter informativ
GNE100-XL-KRR-B+INA
Date tehnice INA/Schaeffler
GNE100-XL-KRR-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GNE..-KRR-B, inel exterior sferic, fixare cu colier excentric de blocare, etanșări R pe ambele părți
d100 mmDiametru interior
B86 mmLățime
C 0r140.000 NSarcină statică de bază, radială
C r174.000 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GNE100-XL-KRR-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008839480000 |
| Tip de bază | GNE100 |
| Cod BearingX | GNE100-XL-KRR-B |
| Masă | 11.41 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 100 mm |
| D SP | Diametru exterior | 215 mm |
| B | Lățime | 86 mm |
| C 0r | Sarcină statică de bază, radială | 140.000 N |
| C ur | Limită de sarcină la oboseală, radială | 5.800 N |
| B 1 | Lățime totală colier de blocare | 109,4 mm |
| C r | Sarcină dinamică de bază, radială | 174.000 N |
| ≈m | Masă | 11,41 kg |

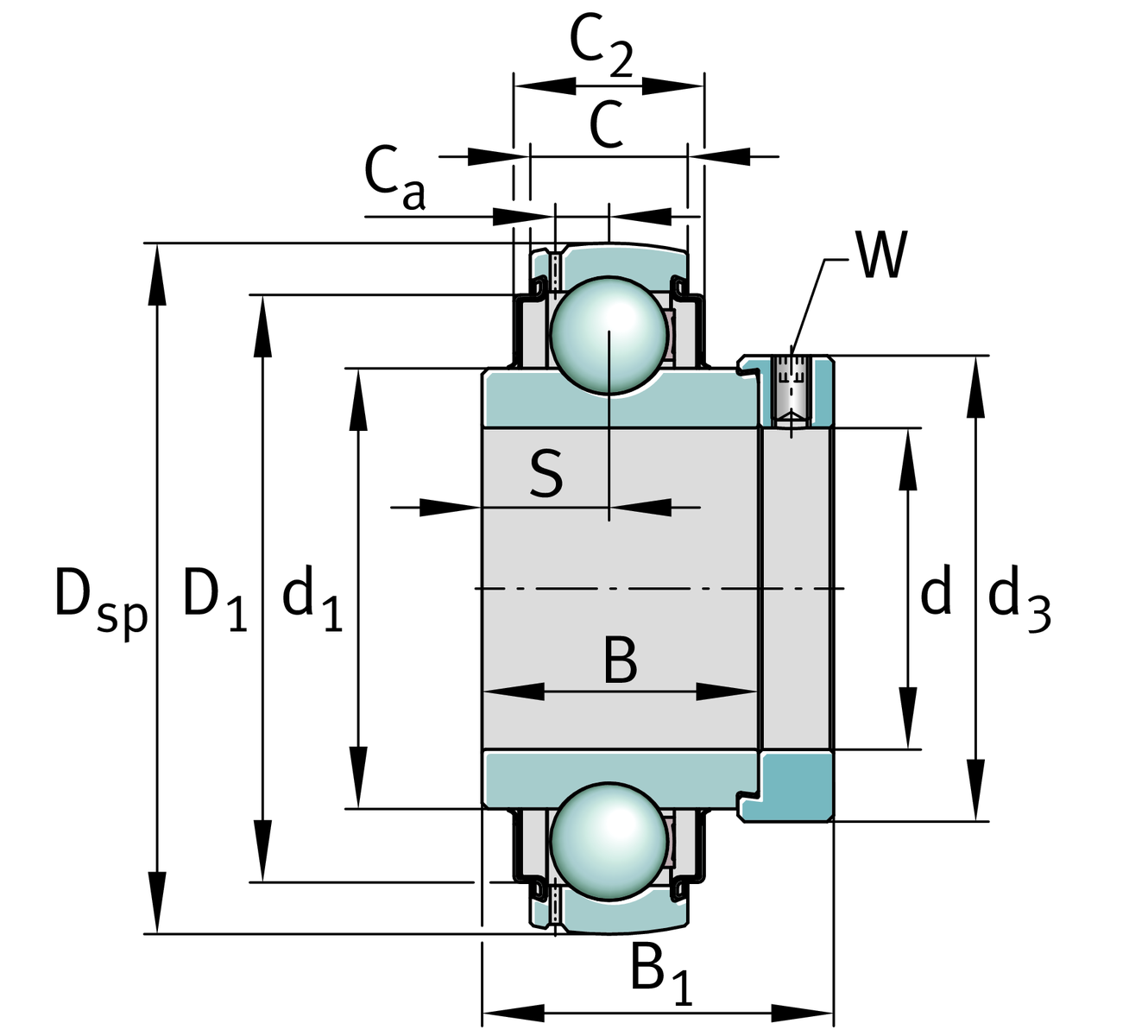

Dimensiuni detaliate
| C | Lățime inel exterior | 49 mm |
| C 2 | Lățime totală etanșare | 59,4 mm |
| S | Distanță cale de rulare | 39,5 mm |
| d 1 | Diametru bordură inel interior | 137,1 mm |
| D 1 | Diametru exterior etanșare | 182,8 mm |
| C a | Distanță până la orificiul de ungere | 16,7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 145 mm |
| W | Lățime of flats | 6 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,1 |
