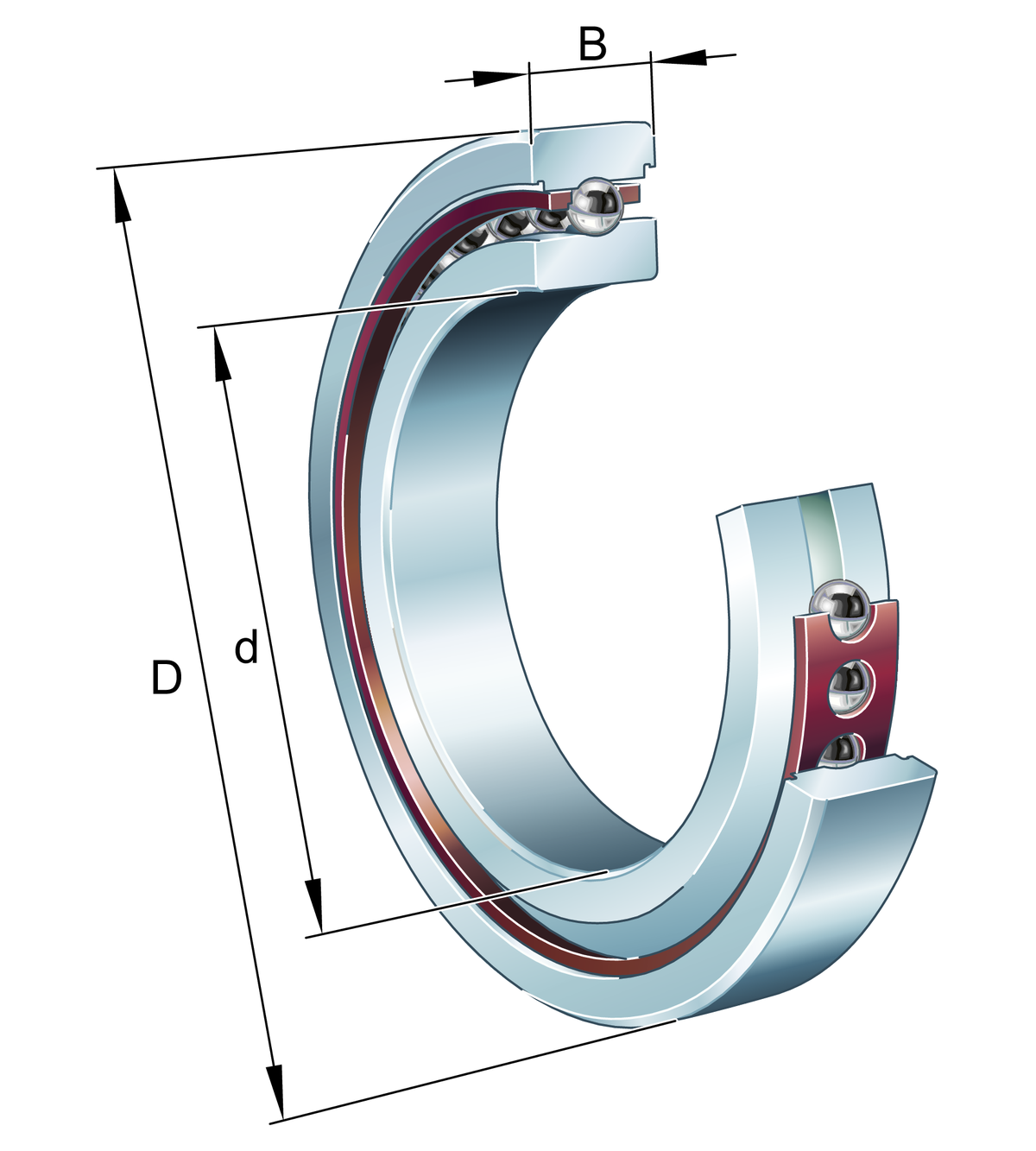

Fotografia produsului are caracter informativ
HS7008-C-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler
HS7008-C-T-P4S-UL - Rulment de precizie de turație ridicată pentru arbore principal
Rulment de precizie de turație ridicată pentru arbore principal HS70..-C, ajustat, în perechi sau seturi, unghi de contact α = 15°, toleranțe restrânse
d40 mmDiametru interior
D68 mmDiametru exterior
B15 mmLățime
C r9.400 NSarcină dinamică de bază, radială
C 0r5.700 NSarcină statică de bază, radială
n G45.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | HS7008-C-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie de turație ridicată pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191841150000 |
| Tip de bază | HS7008 |
| Cod BearingX | HS7008-C-T-P4S |
| Masa | 0.204 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Unghi de contact | C | Unghi de contact 15° |
| Tip etanșare | Fără | Neetanșat |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |
| Preîncărcare | L | Preîncărcare ușoară |
Dimensiuni principale și date de performanță
| d | Diametru interior | 40 mm |
| D | Diametru exterior | 68 mm |
| B | Lățime | 15 mm |
| C r | Sarcină dinamică de bază, radială | 9.400 N |
| C 0r | Sarcină statică de bază, radială | 5.700 N |
| C ur | Limită de sarcină la oboseală, radială | 610 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 30.000 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 45.000 1/min |
| n G | Turație limită | 45.000 1/min |
| ≈m | Masă | 0,204 kg |

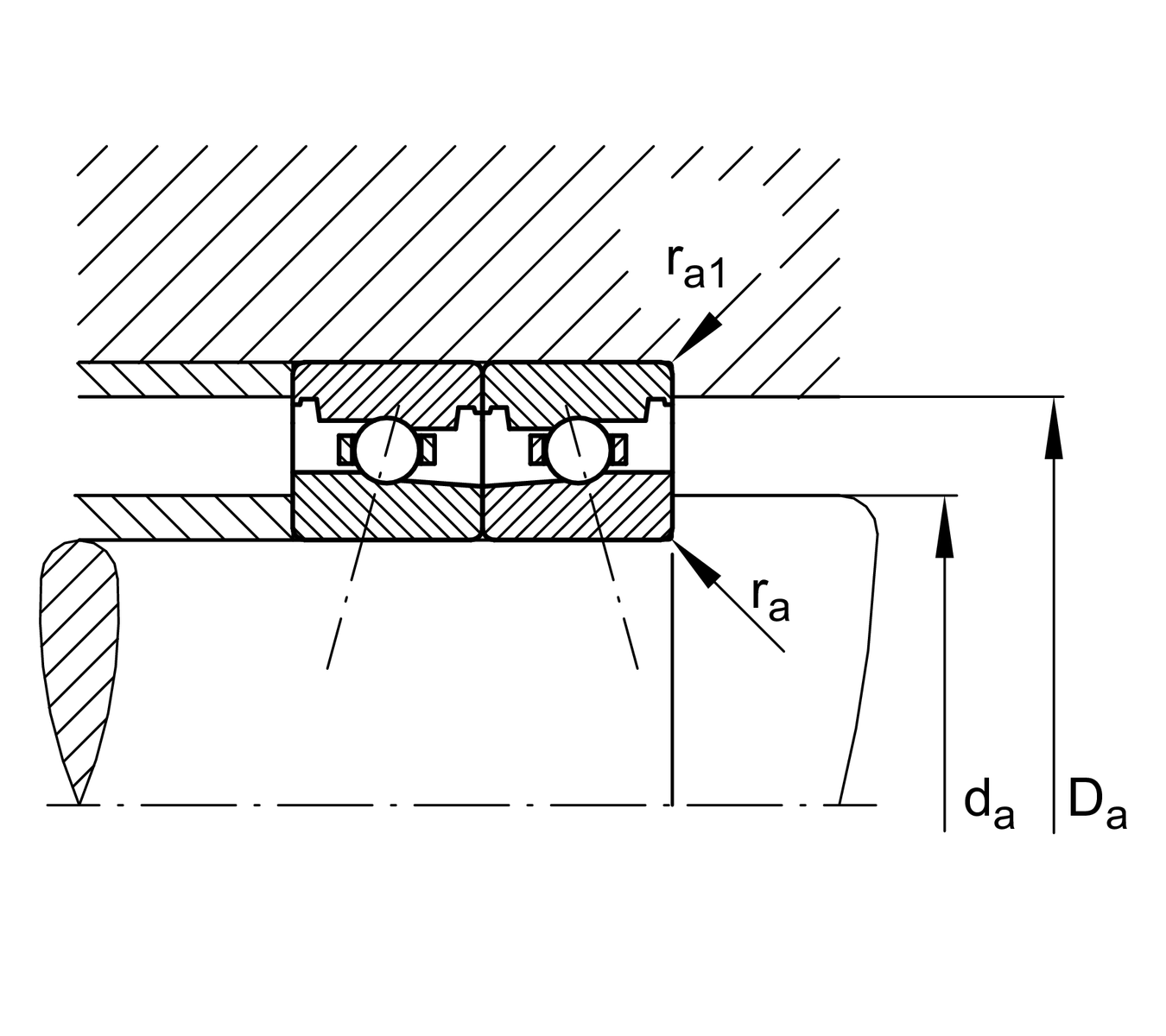

Dimensiuni de montaj
| d a | Diametru umăr arbore | 46 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 62 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 1 mm |
| r a1 max | Rază maximă a degajării | 0,3 mm |

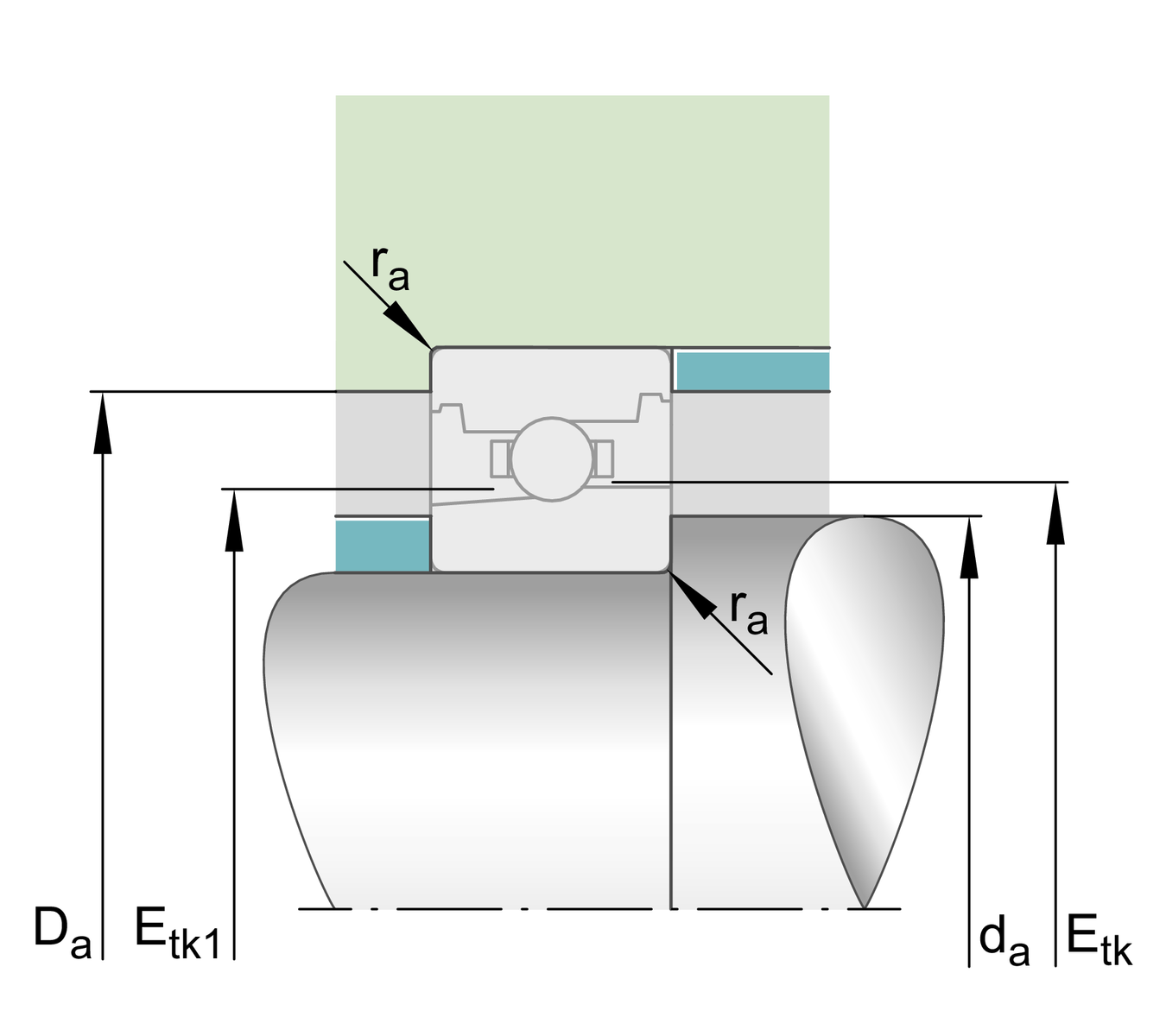

| E tk min | Diametru minim cerc orificii de injecție | 51,2 mm |
| E tk max | Diametru maxim cerc orificii de injecție | 52,3 mm |
| E tk1 min | Diametru minim cerc orificii de injecție | 49,4 mm |
| E tk1 max | Diametru maxim cerc orificii de injecție | 52,3 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 14,7 mm |

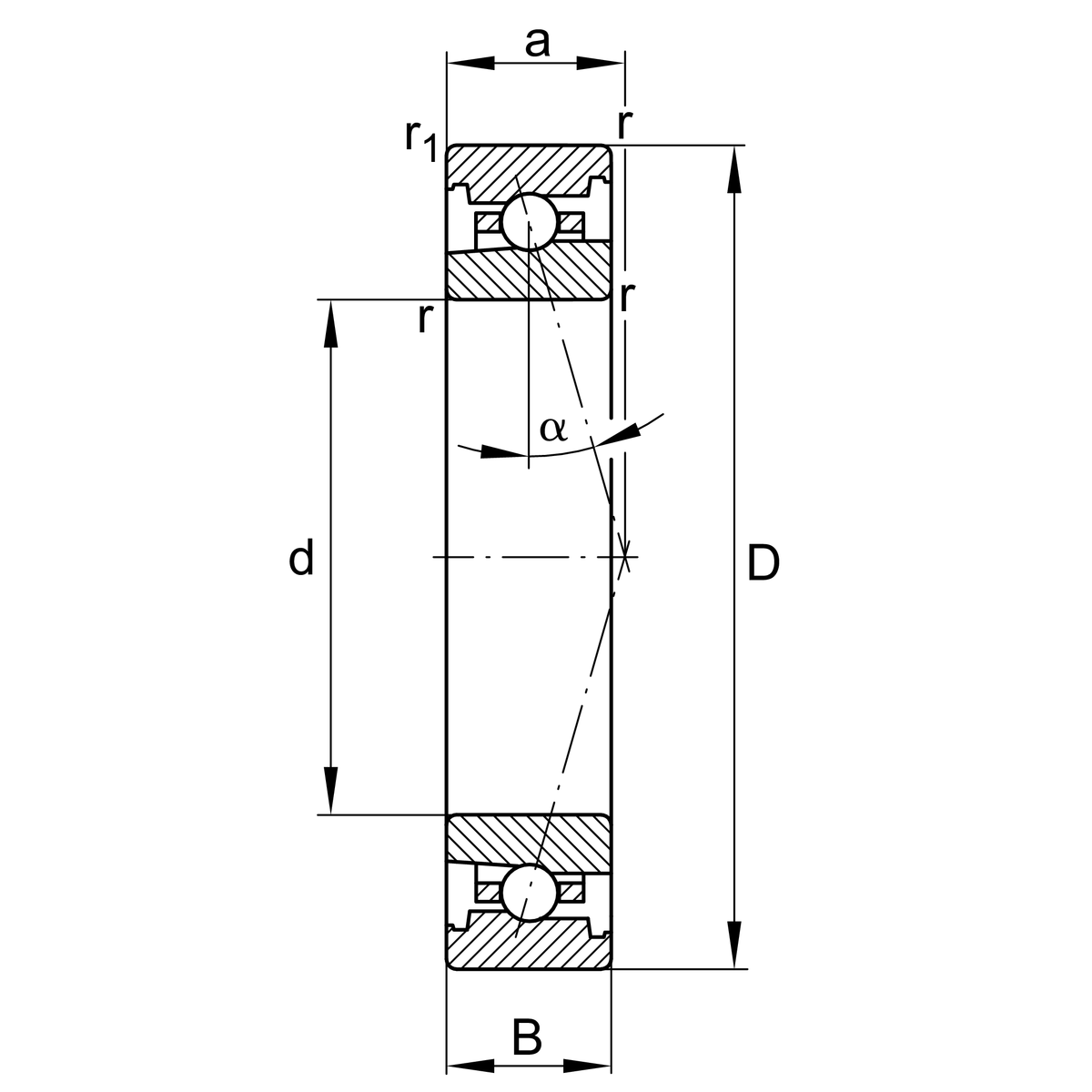

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1 mm |
| α | Unghi de contact | 15 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 34 N |
| F V M | Forță de preîncărcare medie | 101 N |
| F V H | Forță de preîncărcare ridicată | 201 N |
| K aE L | Forță de desprindere ușoară | 100 N |
| K aE M | Forță de desprindere medie | 316 N |
| K aE H | Forță de desprindere ridicată | 659 N |
| c a L | Rigiditate axială ușoară | 30 N/µm |
| c a M | Rigiditate axială medie | 47 N/µm |
| c a H | Rigiditate axială ridicată | 65 N/µm |
