GLCTEY30+INA
Date tehnice INA/Schaeffler
GLCTEY30 - Unitate de lagăr cu flanșă
Unitate de lagăr cu flanșă GLCTEY
d30 mmDiametru interior
C r19.500 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
B30 mmLățime
Prezentare produs
| Cod produs | GLCTEY30 |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0009371690000 |
| Tip de bază | GLCTEY30 |
| Cod BearingX | GLCTEY30 |
| Masa | 0.69 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

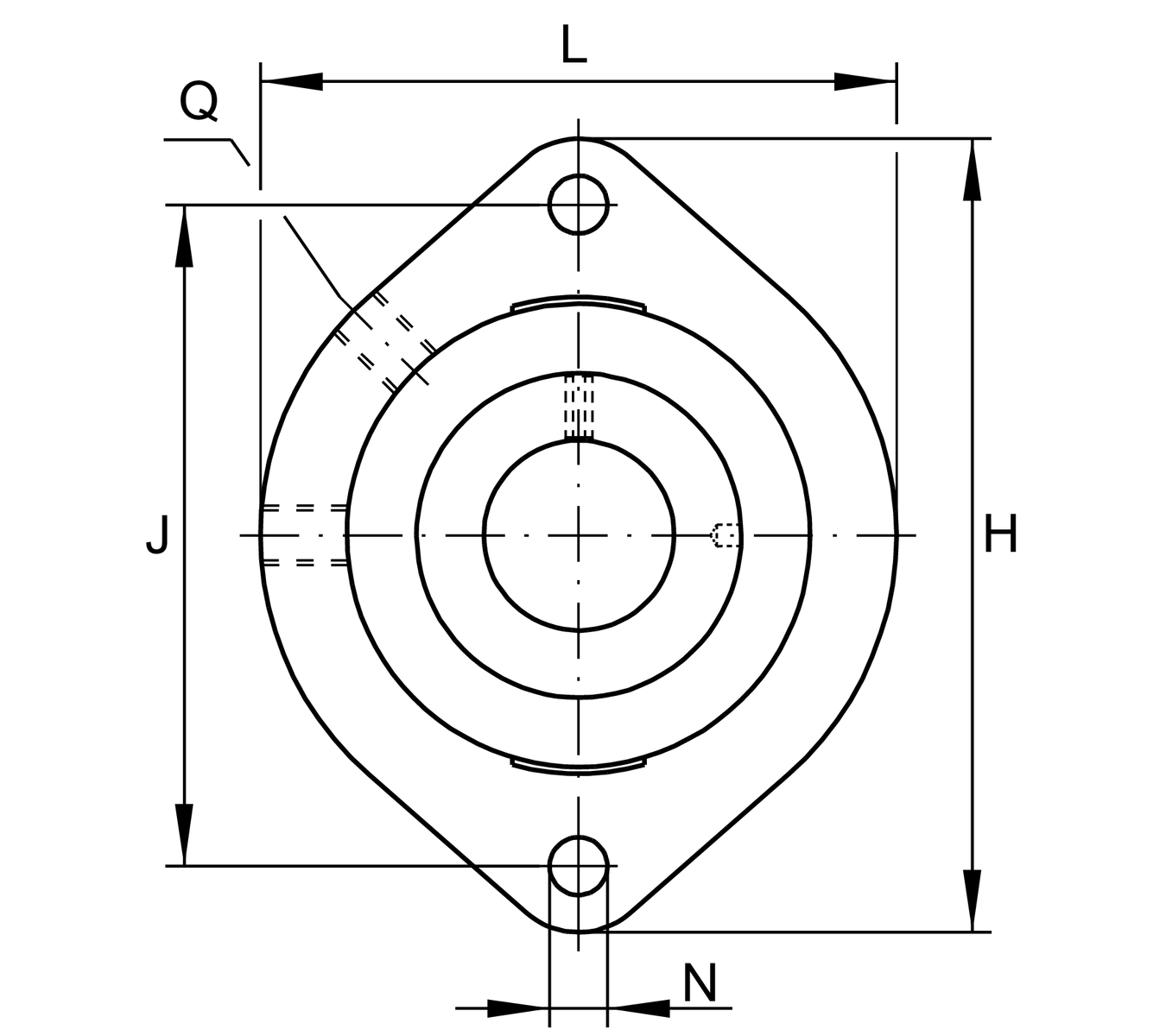

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lățime flanșă | 84 mm |
| H | Înălțime flanșă | 112,5 mm |
| U | Înălțime totală unitate | 32,4 mm |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| ≈m | Masă | 0,69 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 90,5 mm |
| N | Alezaj de fixare | 11,5 mm |
| n | Număr de orificii de înșurubare | 2 |

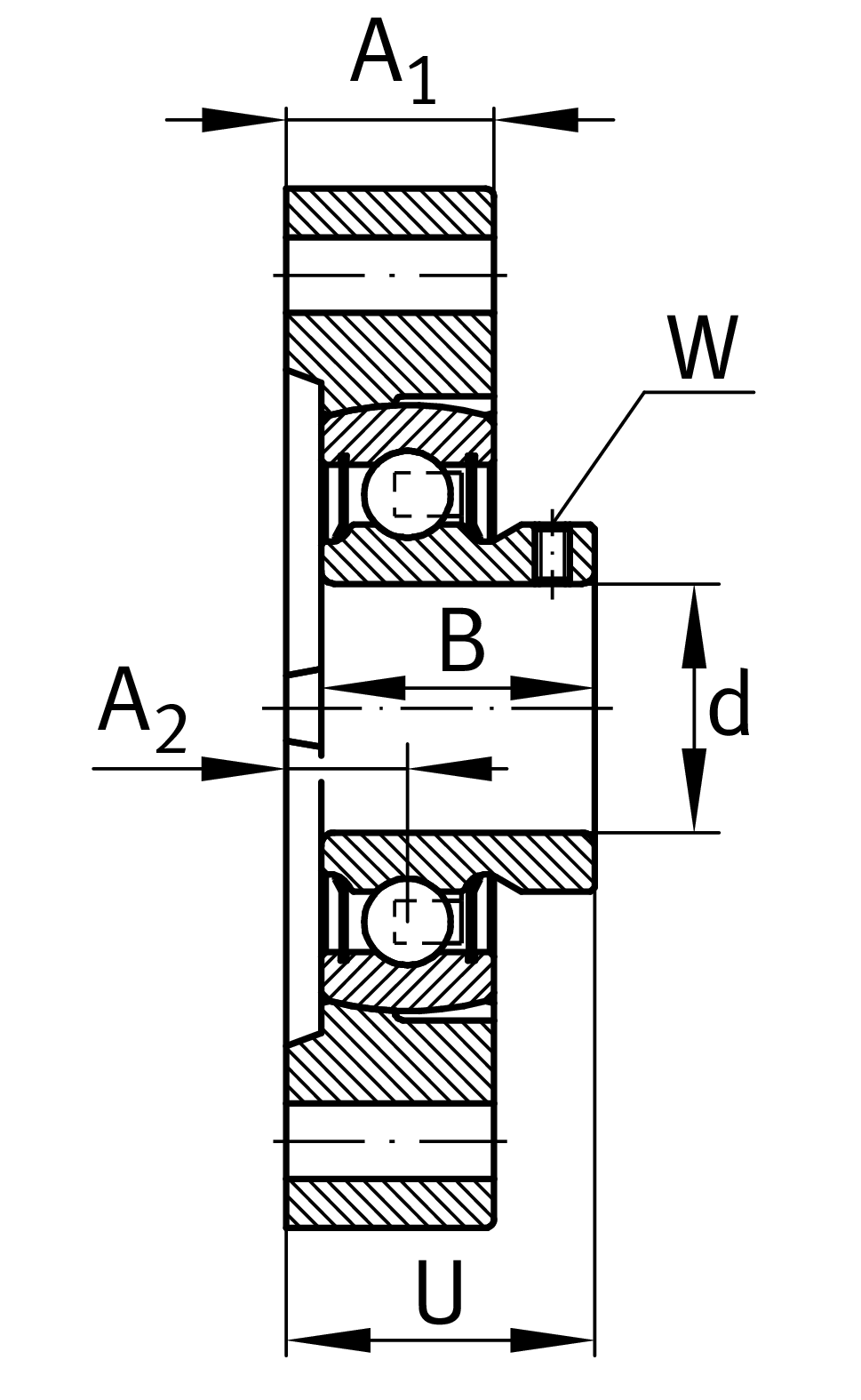

Dimensiuni detaliate
| A 1 | Grosime flanșă | 22,5 mm |
| A 2 | Distanță cale de rulare | 11,4 mm |
| B | Lățime | 30 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | GEHGLCTE06-GG | |
| Denumire rulment | GAY30-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
