GLCTE25-XL+INA
Date tehnice INA/Schaeffler
GLCTE25-XL - Unitate de lagăr cu flanșă
Unități de lagăr GLCTE, unități de lagăr cu flanșă în două șuruburi, fontă, colier excentric de blocare, P etanșări
d25 mmDiametru interior
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | GLCTE25-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0008313520000 |
| Tip de baza | GLCTE25 |
| Cod BearingX | GLCTE25-XL |
| Masa | 0.47 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |

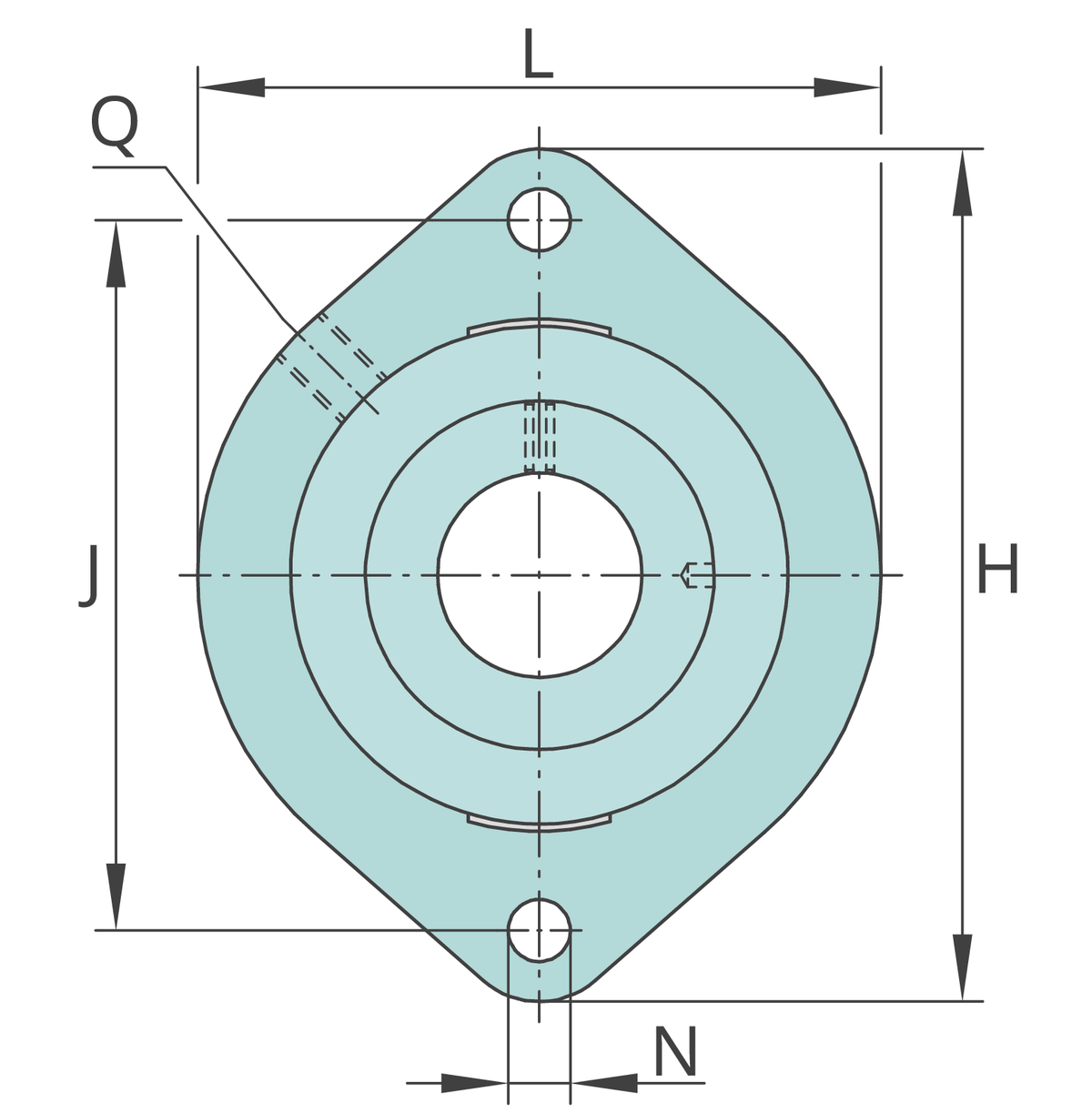

Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lățime flanșă | 71 mm |
| H | Înălțime flange | 97 mm |
| U | Total height unit | 33,4 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 370 N |
| ≈m | Masă | 0,47 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 76,2 mm |
| N | Fixing bore | 9 mm |
| W | Lățime across flats | 3 mm |
| n | Number of screwing holes | 2 |

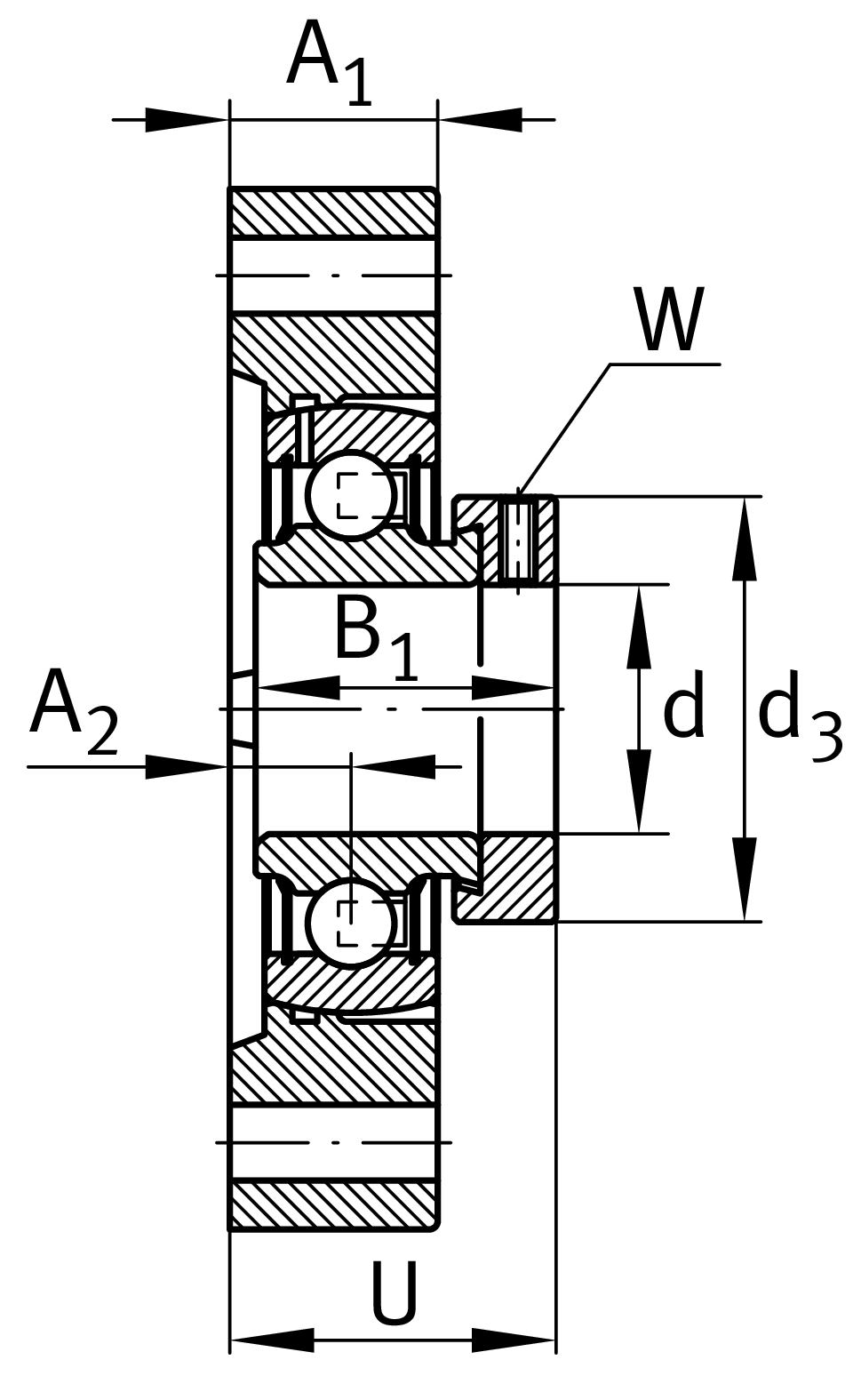

Dimensiuni detaliate
| A 1 | Thickness of flange | 19,5 mm |
| A 2 | Distanță cale de rulare | 9,9 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier excentric de blocare | 37,5 mm |
Additional information
| Carcasă | GEHGLCTE05-GG | |
| Denumire rulment | GRAE25-NPP-B-OSE |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
