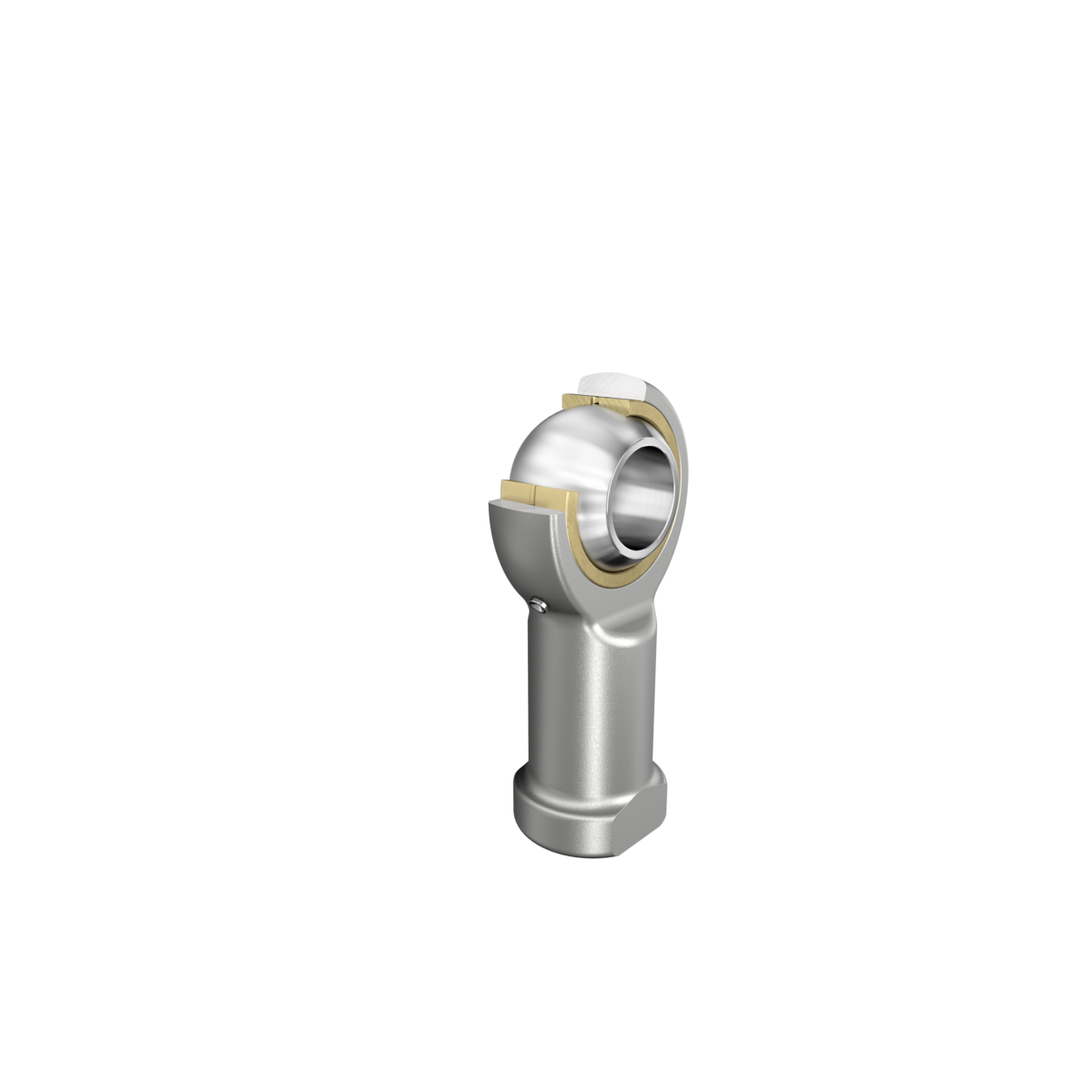

Fotografia produsului are caracter informativ

GIKR30-PB+INA

Date tehnice INA/Schaeffler

GIKR30-PB - Cap de bară

Cap de bară cu filet interior, filet pe dreapta, cu întreținere necesară, DIN ISO 12240-4. serie dimensională K, tip F, execuție deschisă

d30 mmDiametru interior rulment

D55 mmDiametru exterior rulment

B37 mmLățime inel interior

C r63.500 NSarcină dinamică de bază, radială

C 0r95.900 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

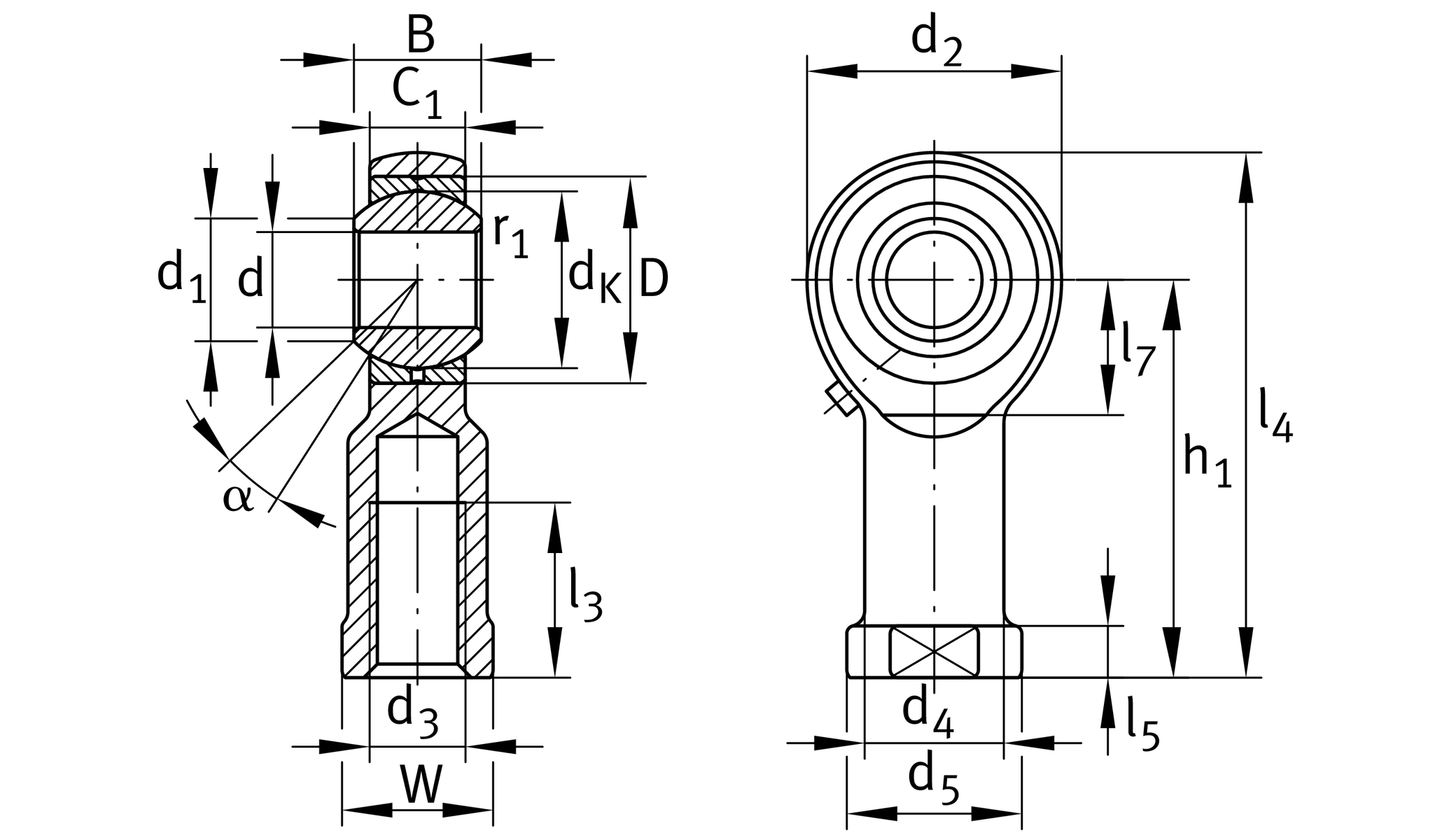

d	Diametru interior rulment	30 mm
D	Diametru exterior rulment	55 mm
B	Lățime inel interior	37 mm
C r	Sarcină dinamică de bază, radială	63.500 N
C 0r	Sarcină statică de bază, radială	95.900 N
G r	Joc radial	0 - 0,035
≈m	Masă	1,161 kg

d K	Diametru bilă	50,8 mm
d 1	Diametru flanșă exterioară inel interior	34,8 mm
d 2	Diametru exterior ochi	70 mm
d 3	Dimensiune filet	M30x2
d 4	Diametru tijă	40 mm
h 1	Shank Length Filet interior head	110 mm
C 1	Lățime of the rod end	25 mm
α	Tilt angle	17 °
l 3	Lungime filet Filet interior	51 mm
l 4	Lungime totală cap cu filet interior	145 mm
l 5	Length rod end shank	15 mm
l 7	Distanță găurire față de începutul arborelui	37 mm
d 5	Diametru tijă, large	50 mm
r 1smin	Edge Spacing	0,3 mm
W	Lățime Across Flat	41 mm
d OT	Diametru interior rulment, toleranță superioară	0,021 mm
d UT	Diametru interior rulment, toleranță inferioară	0 mm
d T	Diametru interior rulment, tolerance	H7
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
G rmax	Joc radial maxim	0,035 mm
G rmin	Joc radial minim	0 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	250 °C
