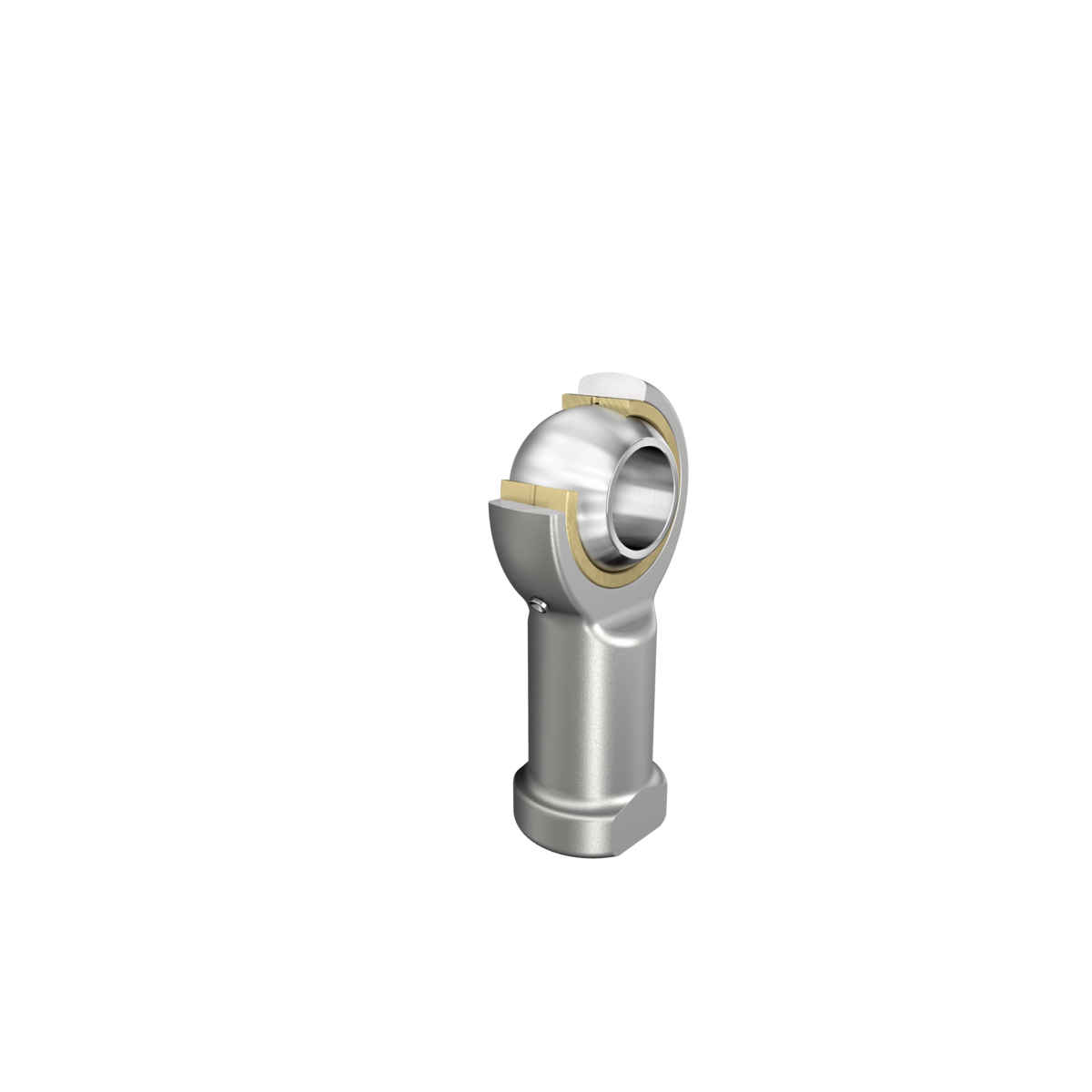

Fotografia produsului are caracter informativ

GIKL16-PB+INA

Date tehnice INA/Schaeffler

GIKL16-PB - Cap de bară

Cap de bară cu filet interior, filet pe stânga, cu întreținere necesară, DIN ISO 12240-4. serie dimensională K, tip F, execuție deschisă

d16 mmDiametru interior rulment

D32 mmDiametru exterior rulment

B21 mmLățime inel interior

C r21.400 NSarcină dinamică de bază, radială

C 0r45.300 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

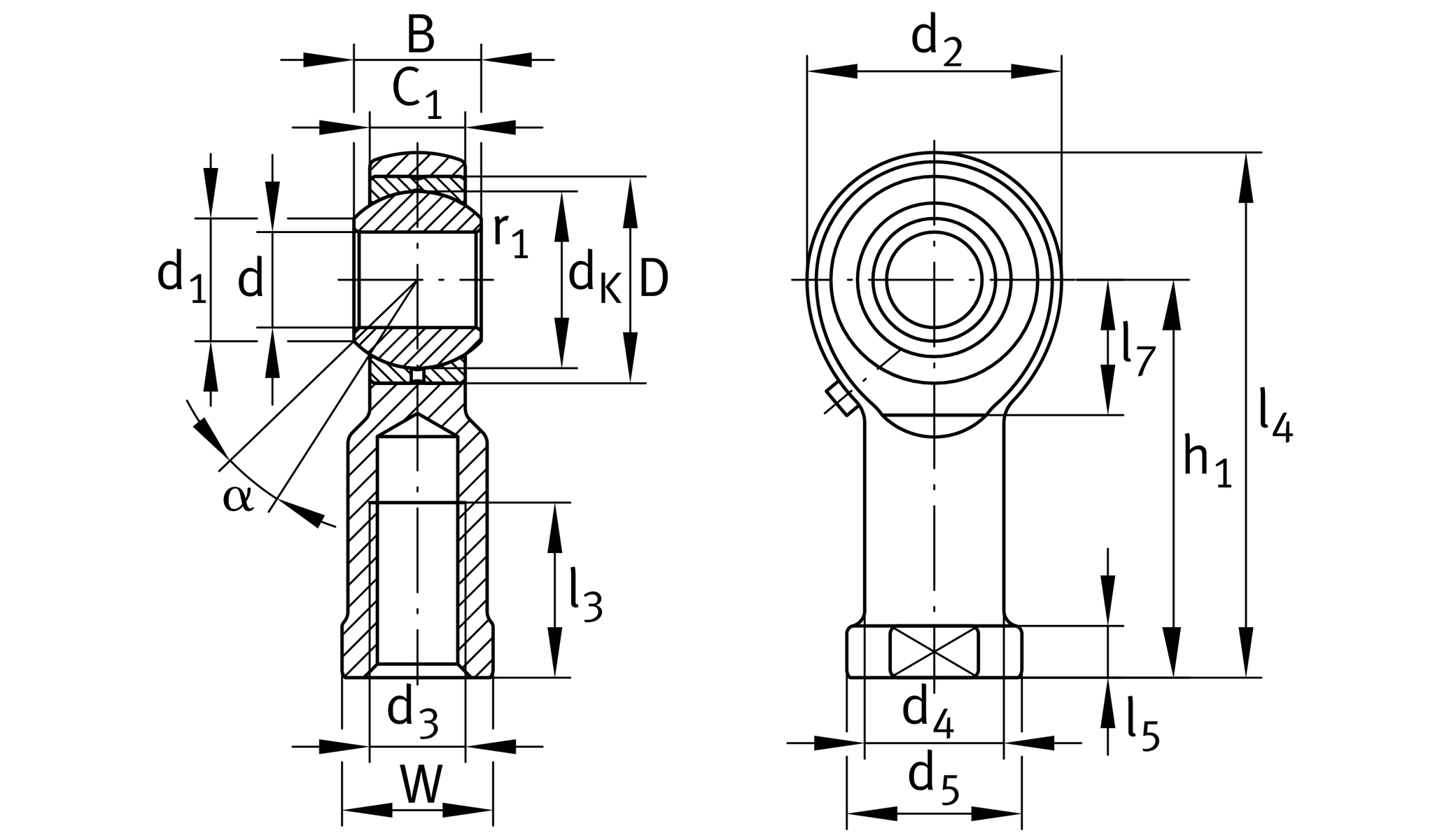

d	Diametru interior rulment	16 mm
D	Diametru exterior rulment	32 mm
B	Lățime inel interior	21 mm
C r	Sarcină dinamică de bază, radială	21.400 N
C 0r	Sarcină statică de bază, radială	45.300 N
G r	Joc radial	0 - 0,035
≈m	Masă	0,247 kg

d K	Diametru bilă	28,575 mm
d 1	Diametru flanșă exterioară inel interior	19,3 mm
d 2	Diametru exterior ochi	42 mm
d 3	Dimensiune filet	M16
d 4	Diametru tijă	22 mm
h 1	Shank Length Filet interior head	64 mm
C 1	Lățime of the rod end	15 mm
α	Tilt angle	15 °
l 3	Lungime filet Filet interior	28 mm
l 4	Lungime totală cap cu filet interior	85 mm
l 5	Length rod end shank	8 mm
l 7	Distanță găurire față de începutul arborelui	23 mm
d 5	Diametru tijă, large	28 mm
r 1smin	Edge Spacing	0,3 mm
W	Lățime Across Flat	22 mm
d OT	Diametru interior rulment, toleranță superioară	0,018 mm
d UT	Diametru interior rulment, toleranță inferioară	0 mm
d T	Diametru interior rulment, tolerance	H7
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
G rmax	Joc radial maxim	0,035 mm
G rmin	Joc radial minim	0 mm

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	250 °C
