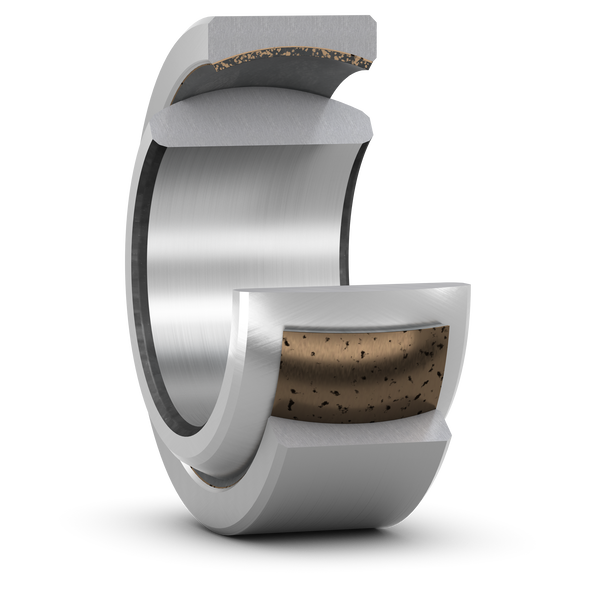

Fotografia produsului are caracter informativ
GE20-C+SKF
Date tehnice produs
GE 20 C - Rulment sferic radial, fără întreținere, dimensiuni metrice
Rulment sferic radial, fără întreținere, dimensiuni metrice Aceste rulmenți sferici au o combinație de suprafață de contact din bronz sinterizat oțel/PTFE și sunt fără întreținere. Suprafețele de alunecare trebuie protejate extern de contaminanți. Acești rulmenți sunt, de asemenea, disponibili cu un inel interior mai lat și un diametru exterior mai mare (sufix GEH), ceea ce permite capacități de încărcare mai mari și unghiuri de înclinare mai mari.
Diametru interior20 mmDiametru interior
Diametru exterior35 mmDiametru exterior
Lățime, inel interior16 mmLățime, inel interior
Lățime, inel exterior12 mmLățime, inel exterior
Capacitate de încărcare dinamică de bază31.5 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază78 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | GE 20 C |
|---|---|
| Tip produs | Rulment sferic radial, fără întreținere, dimensiuni metrice |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 35 mm |
| Lățime, inel interior | Lățime, inel interior | 16 mm |
| Lățime, inel exterior | Lățime, inel exterior | 12 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 31.5 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 78 kN |
Proprietăți
| Combinație de suprafață de contact de alunecare | Combinație de suprafață de contact de alunecare | Oțel/PTFE bronz sinterizat |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel |
| Întreținere | Întreținere | Fără întreținere |
| Etanșare | Etanșare | Fără |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0645 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 35 mm |
| B | Lățime | 16 mm |
| C | Lățime inel exterior | 12 mm |
| α | Unghi de înclinare | 9 ° ° |
| dk | Diametru canal inel interior | 29 mm |
| r1 | Dimensiune chanfran interior | min. 0.3 mm |
| r2 | Dimensiune chanfran exterior | min. 0.3 mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 21.8 mm |
| da | Diametru sprijin ax | max. 24.2 mm |
| Da | Diametru sprijin carcasă | min. 27.6 mm |
| Da | Diametru sprijin carcasă | max. 33.4 mm |
| ra | Raza de filare ax | max. 0.3 mm |
| rb | Raza de filare carcasă | max. 0.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 31.5 kN |
| C0 | Capacitate de încărcare statică de bază | 78 kN |
| K | Factor de încărcare dinamic specific | 100 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 250 N/mm² N/mm² |
| KM | Constantă de material | 1400 |
