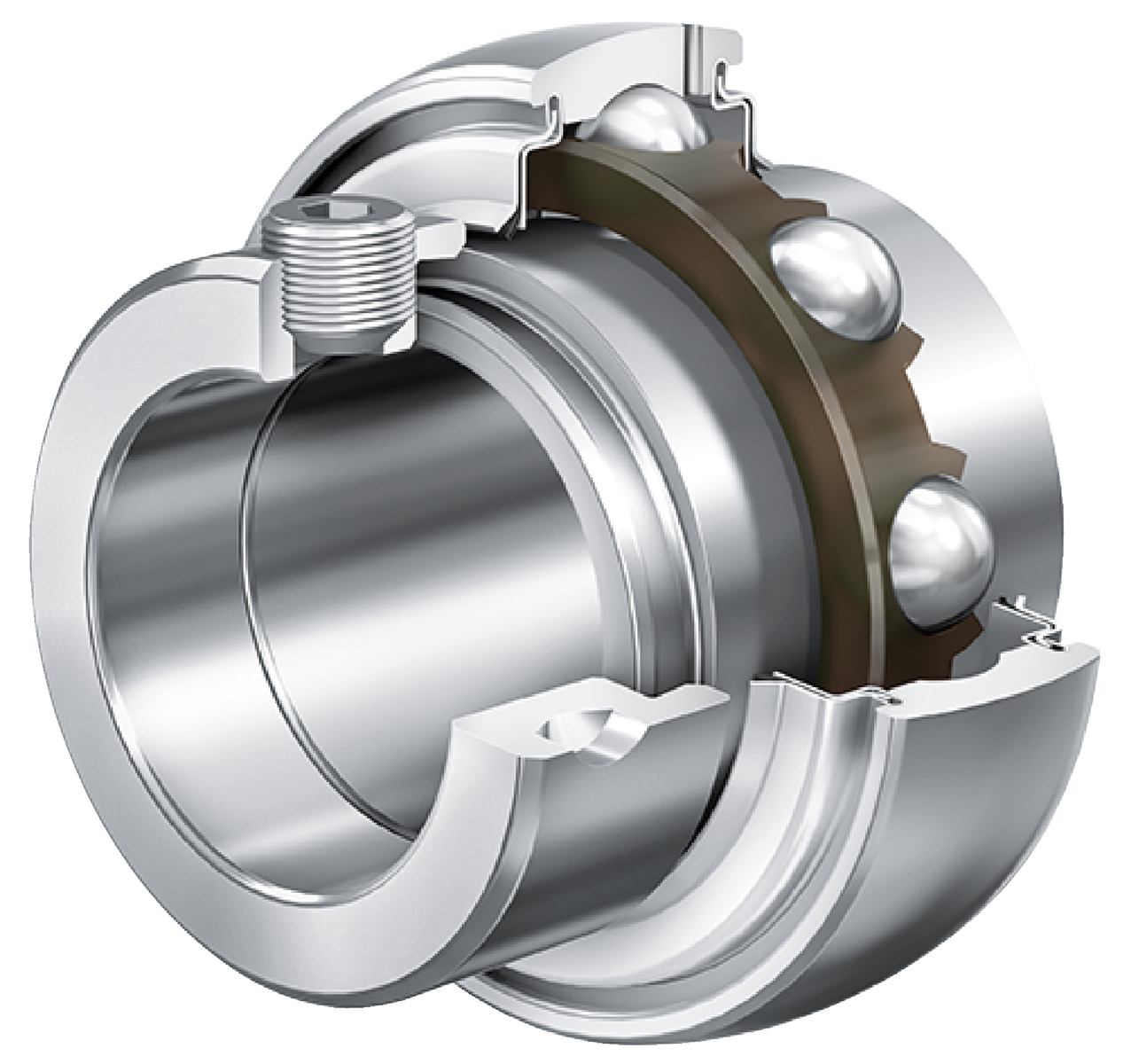

Fotografia produsului are caracter informativ
GNE50-XL-KRR-B+INA
Date tehnice INA/Schaeffler
GNE50-XL-KRR-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GNE..-KRR-B, inel exterior sferic, fixare cu colier excentric de blocare, etanșări R pe ambele părți
d50 mmDiametru interior
B49,2 mmLățime
C 0r38.000 NSarcină statică de bază, radială
C r62.000 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GNE50-XL-KRR-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0009444670000 |
| Tip de bază | GNE50 |
| Cod BearingX | GNE50-XL-KRR-B |
| Masă | 1.82 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| D SP | Diametru exterior | 110 mm |
| B | Lățime | 49,2 mm |
| C 0r | Sarcină statică de bază, radială | 38.000 N |
| C ur | Limită de sarcină la oboseală, radială | 1.800 N |
| B 1 | Lățime totală colier de blocare | 66,75 mm |
| C r | Sarcină dinamică de bază, radială | 62.000 N |
| ≈m | Masă | 1,82 kg |

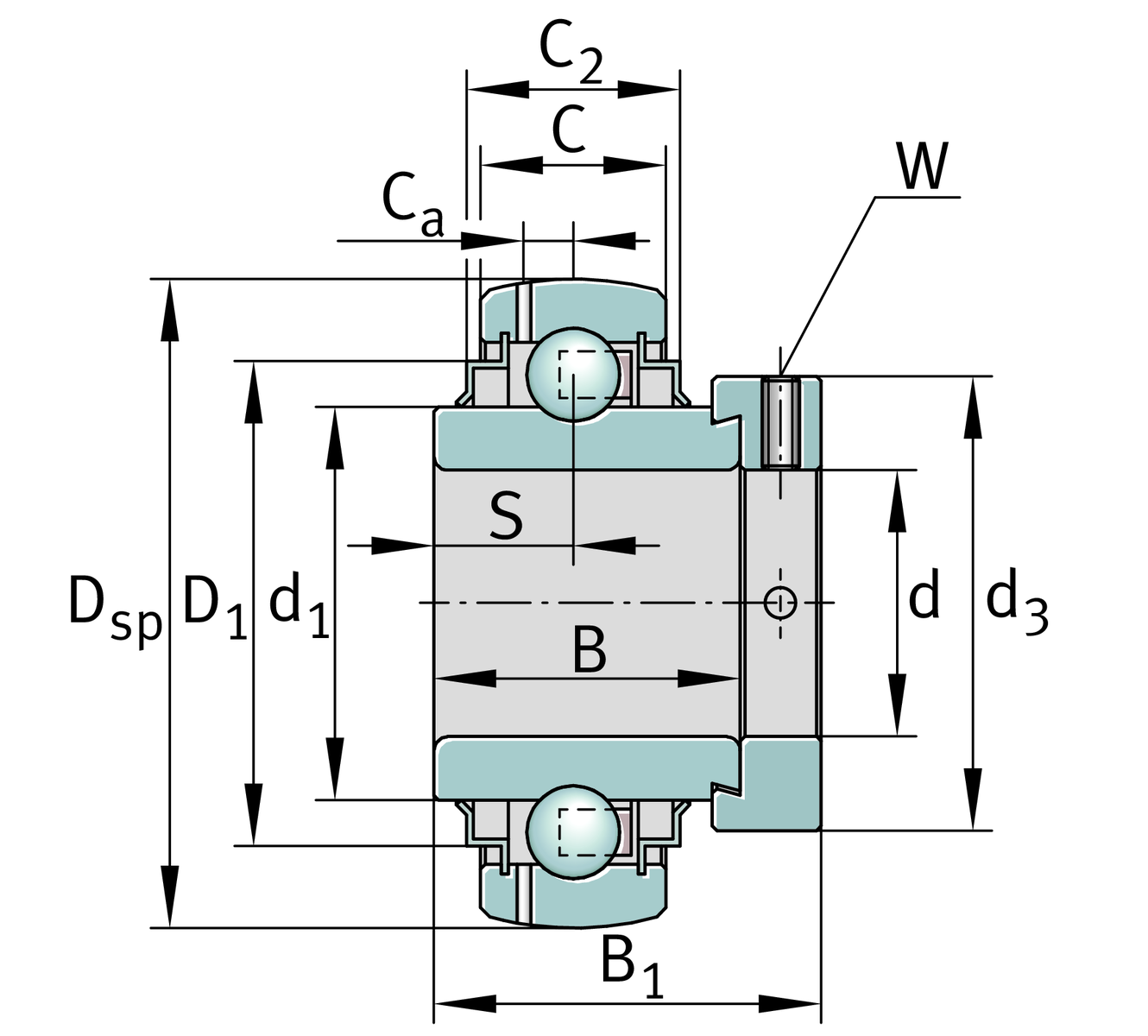

Dimensiuni detaliate
| C | Lățime inel exterior | 29 mm |
| S | Distanță cale de rulare | 24,6 mm |
| d 1 | Diametru bordură inel interior | 68,8 mm |
| D 1 | Diametru exterior etanșare | 92,7 mm |
| C a | Distanță până la orificiul de ungere | 8,7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 75,8 mm |
| W | Lățime of flats | 5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,1 |
