GLCTEY20+INA
Date tehnice INA/Schaeffler
GLCTEY20 - Unitate de lagăr cu flanșă
Unitate de lagăr cu flanșă GLCTEY
d20 mmDiametru interior
C r13.600 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
B25 mmLățime
Prezentare produs
| Cod produs | GLCTEY20 |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0009256830000 |
| Tip de bază | GLCTEY20 |
| Cod BearingX | GLCTEY20 |
| Masa | 0.37 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lățime flanșă | 66,5 mm |
| H | Înălțime flanșă | 90,5 mm |
| U | Înălțime totală unitate | 33 mm |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| ≈m | Masă | 0,37 kg |

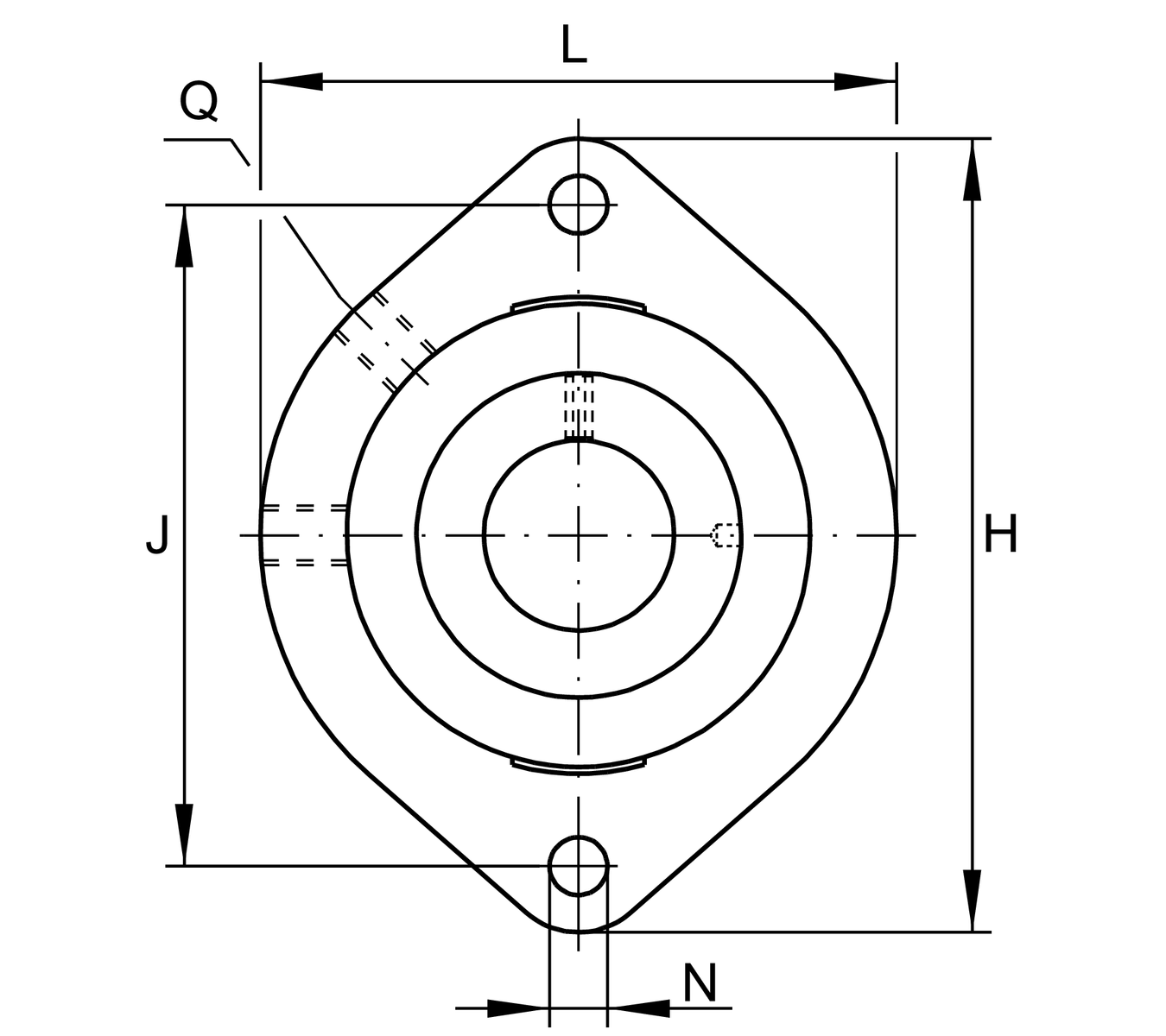

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 71,4 mm |
| N | Alezaj de fixare | 9 mm |
| W | Lățime of flats | 2,5 mm |
| n | Număr de orificii de înșurubare | 2 |

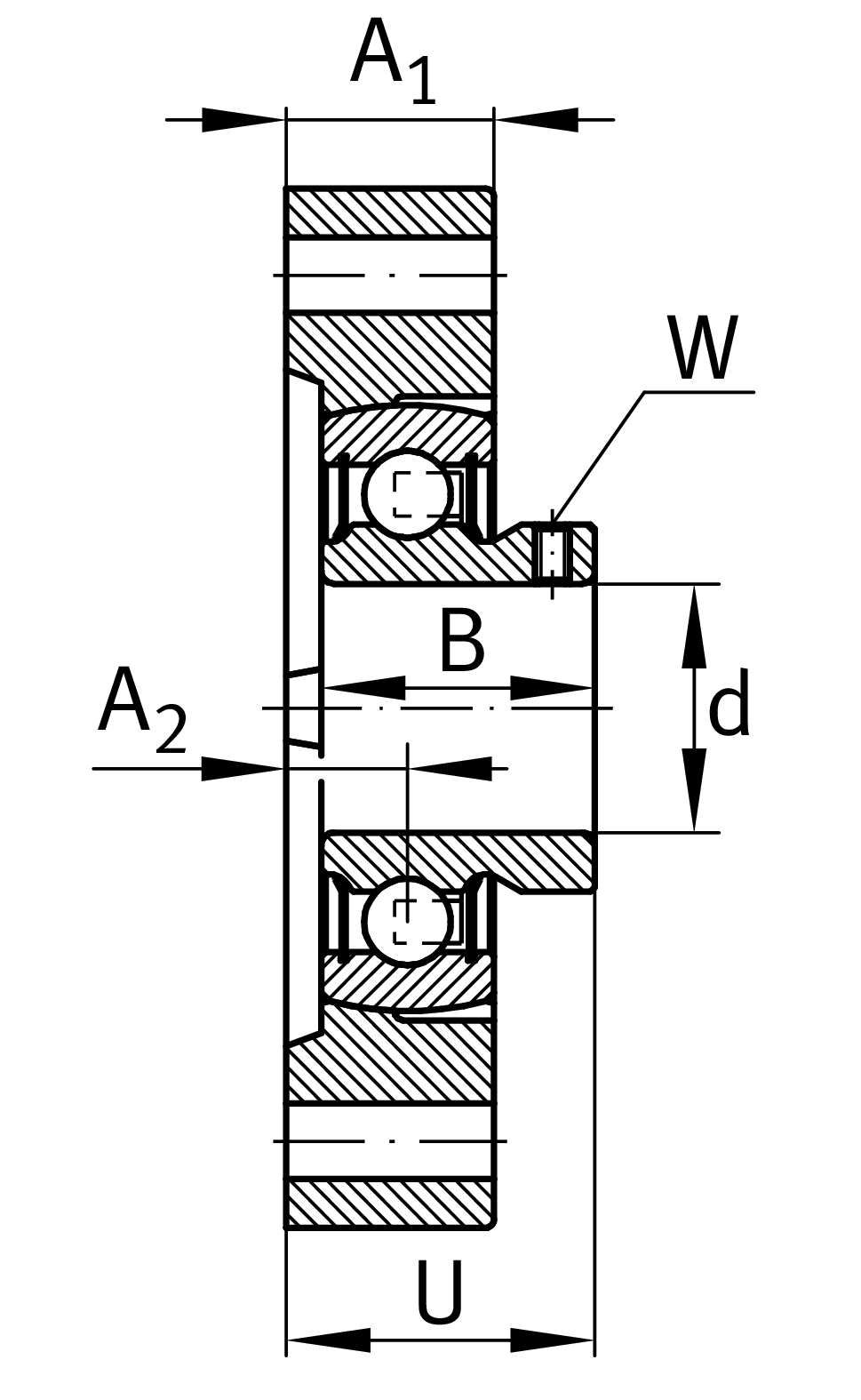

Dimensiuni detaliate
| A 1 | Grosime flanșă | 17 mm |
| A 2 | Distanță cale de rulare | 9,5 mm |
| B | Lățime | 25 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | GEHGLCTE04-GG | |
| Denumire rulment | GAY20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
