GLCTE25-N+INA
Date tehnice INA/Schaeffler
GLCTE25-N - Unitate de lagăr cu flanșă
Unitate de lagăr cu flanșă GLCTE
d25 mmDiametru interior
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | GLCTE25-N |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0096126530000 |
| Tip de bază | GLCTE25 |
| Cod BearingX | GLCTE25-N |
| Masa | 0.46 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Groove | N | Carcasă din fontă cu canal degajat pentru capace de capăt |
| Material | GG | Fontă cenușie |

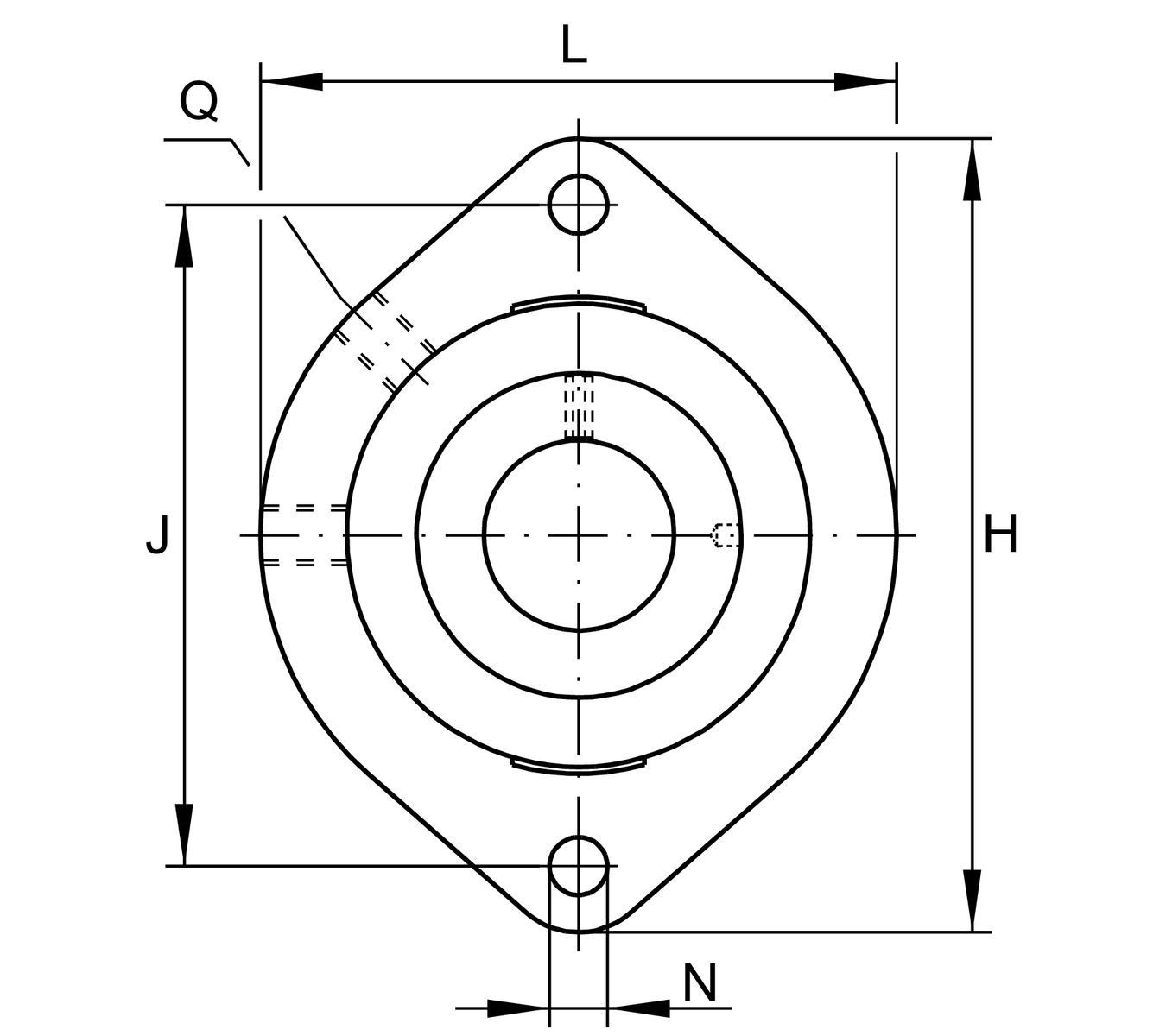

Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lățime flanșă | 71 mm |
| H | Înălțime flanșă | 97 mm |
| U | Înălțime totală unitate | 33,4 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 370 N |
| ≈m | Masă | 0,46 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 76,2 mm |
| N | Alezaj de fixare | 9 mm |
| W | Lățime across flats | 3 mm |
| n | Număr de orificii de înșurubare | 2 |

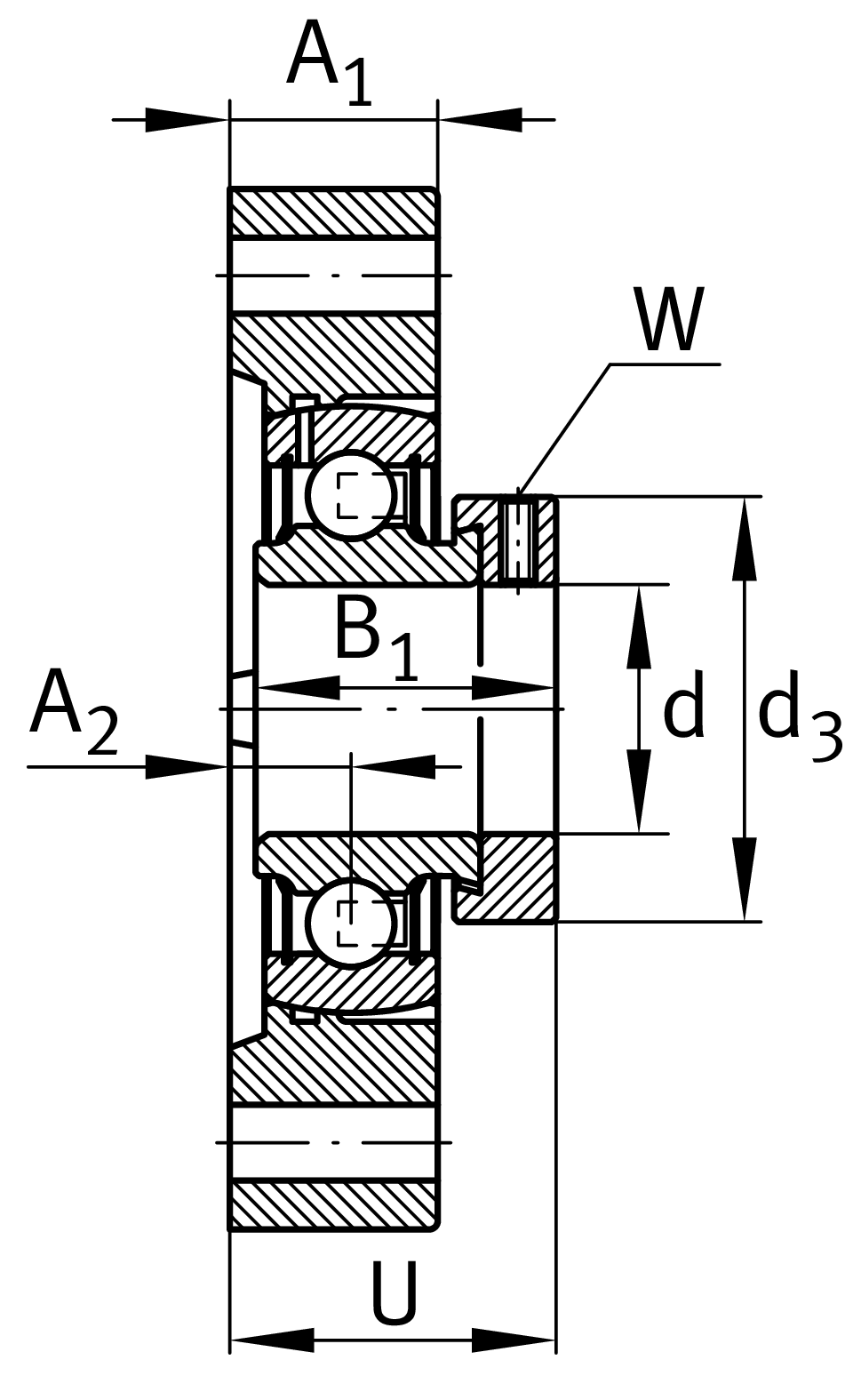

Dimensiuni detaliate
| A 1 | Grosime flanșă | 19,5 mm |
| A 2 | Distanță cale de rulare | 9,9 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier excentric de blocare | 37,5 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | GEHGLCTE05-GG-N | |
| Denumire rulment | GRAE25-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
