GIR20-DO-2RS+INA
Date tehnice INA/Schaeffler
GIR20-DO-2RS - Cap de bară
Cap de bară cu filet interior, filet pe dreapta, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-4, serie dimensională E, tip F, etanșat
d20 mmDiametru interior rulment
D35 mmDiametru exterior rulment
B16 mmLățime inel interior
C r38.500 NSarcină dinamică de bază, radială
C 0r75.600 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Etanșat pe ambele părți
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GIR20-DO-2RS |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066354740000 |
| Tip de bază | GIR20-DO-2RS |
| Cod BearingX | GIR20-DO-2RS |
| Masa | 0.36 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere required | |
| Niplu de ungere | Orificiu de ungere | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | 2RS | Lip etanșări pe ambele părți |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Mounting | Filet interior |
Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 20 mm |
| D | Diametru exterior rulment | 35 mm |
| B | Lățime inel interior | 16 mm |
| C r | Sarcină dinamică de bază, radială | 38.500 N |
| C 0r | Sarcină statică de bază, radială | 75.600 N |
| G r | Joc radial | 0,030 - 0,082 |
| ≈m | Masă | 0,36 kg |

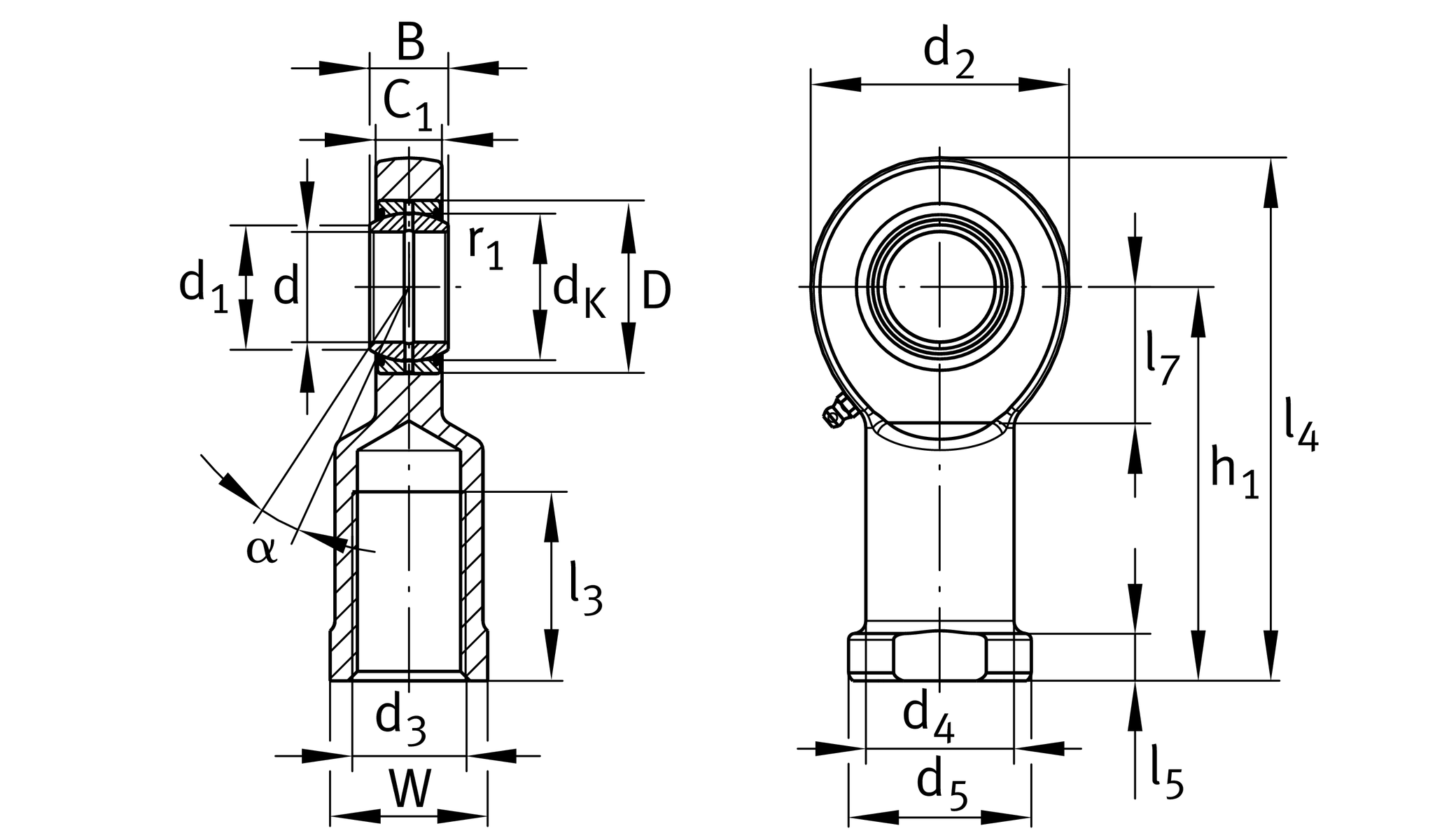

Dimensiuni detaliate
| d K | Diametru bilă | 29 mm |
| d 1 | Diametru flanșă exterioară inel interior | 24,2 mm |
| d 2 | Diametru exterior ochi | 53 mm |
| d 3 | Dimensiune filet | M20x1,5 |
| d 4 | Diametru tijă | 27,5 mm |
| h 1 | Shank Length Filet interior head | 77 mm |
| C 1 | Lățime of the rod end | 13 mm |
| α | Tilt angle | 9 ° |
| l 3 | Lungime filet Filet interior | 40 mm |
| l 4 | Lungime totală cap cu filet interior | 103,5 mm |
| l 5 | Length rod end shank | 10 mm |
| l 7 | Distanță găurire față de începutul arborelui | 27 mm |
| d 5 | Diametru tijă, large | 35 mm |
| r 1smin | Edge Spacing | 0,3 mm |
| W | Lățime Across Flat | 32 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,01 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| G rmax | Joc radial maxim | 0,082 mm |
| G rmin | Joc radial minim | 0,03 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 130 °C |
