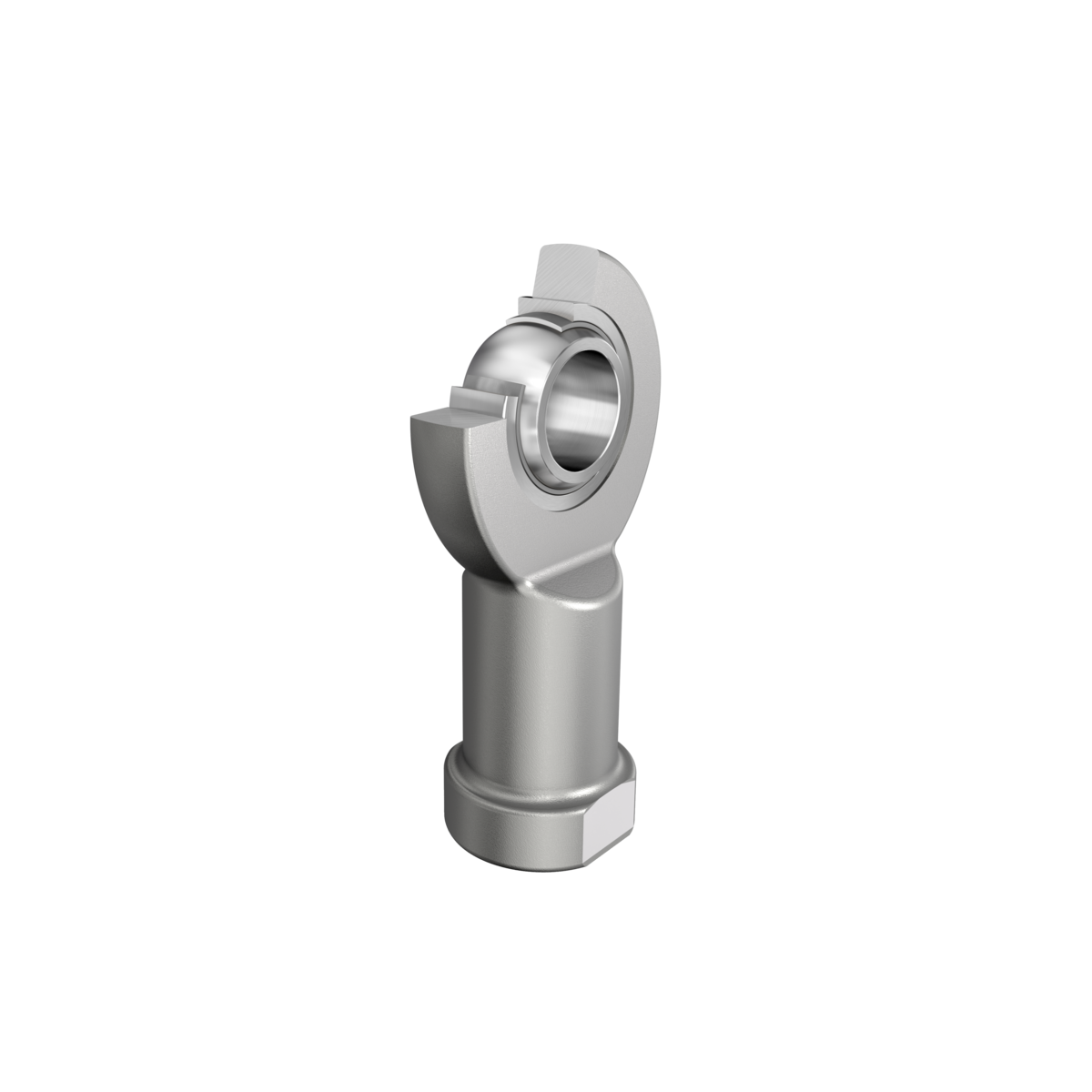

Fotografia produsului are caracter informativ
GIR17-UK+INA
Date tehnice INA/Schaeffler
GIR17-UK - Cap de bară
Cap de bară cu filet interior, fără întreținere, strat de alunecare: compozit PTFE, DIN ISO 12240-4, serie dimensională E, tip F, suprafață curbată a inelului interior cu acoperire de crom dur, execuție deschisă, filet pe dreapta
C r22.500 NSarcină dinamică de bază, radială
C 0r56.500 NSarcină statică de bază, radială
d17 mmDiametru interior rulment
D30 mmDiametru exterior rulment
B14 mmLățime inel interior
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GIR17-UK |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066354580000 |
| Tip de bază | GIR17-UK |
| Cod BearingX | GIR17-UK |
| Masă | 0.246 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Întreținere | Întreținere free | |
| Niplu de ungere | Cannot be relubricated | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Tip etanșare | Fără | |
| Mounting | Filet interior |
Dimensiuni principale și date de performanță
| C r | Sarcină dinamică de bază, radială | 22.500 N |
| C 0r | Sarcină statică de bază, radială | 56.500 N |
| d | Diametru interior rulment | 17 mm |
| d 2 | Diametru exterior ochi | 46 mm |
| l 4 | Lungime totală cap cu filet interior | 90 mm |
| ≈m | Masă | 0,246 kg |

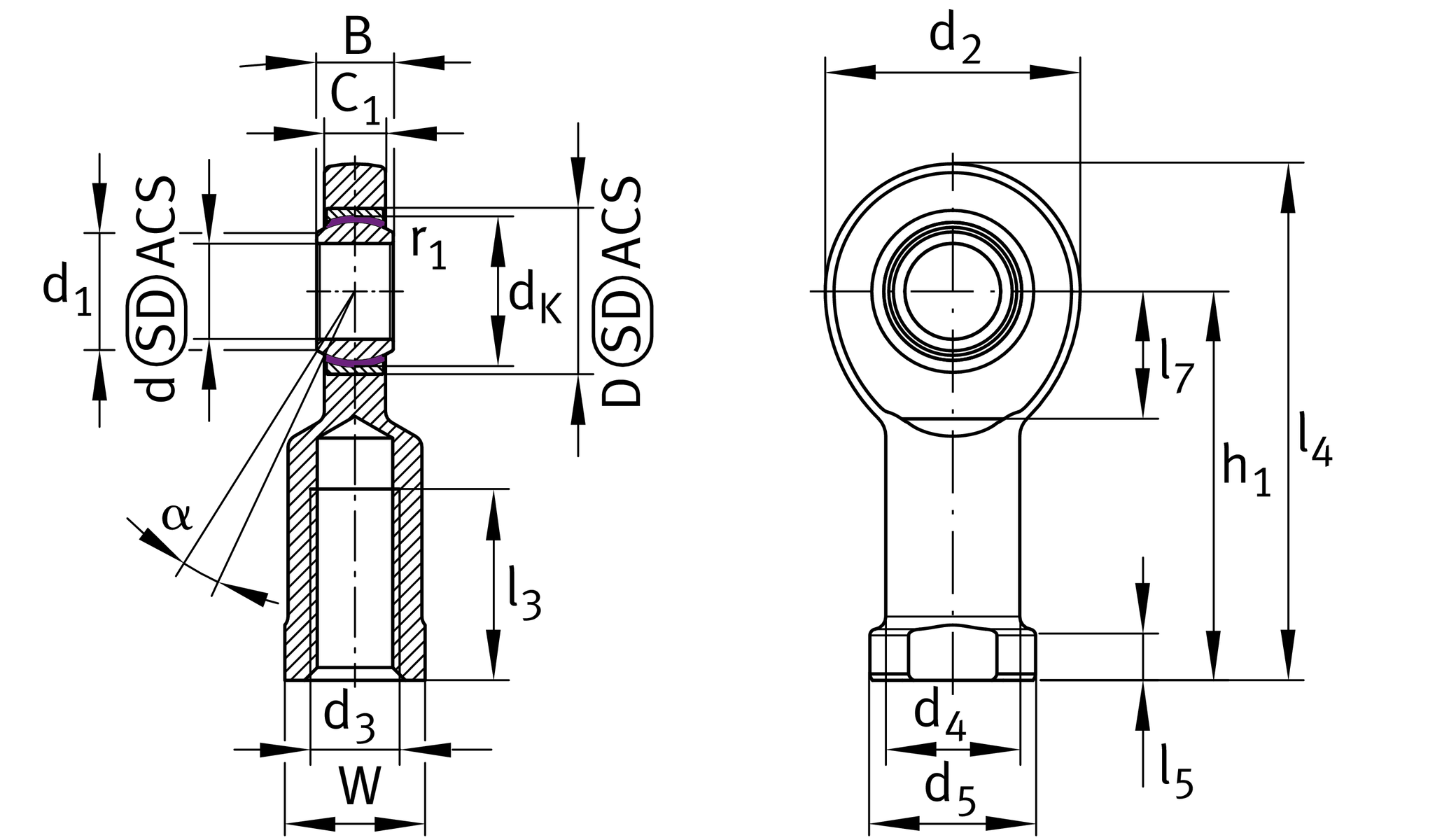

Dimensiuni detaliate
| C 1 | Lățime of the rod end | 11 mm |
| D | Diametru exterior rulment | 30 mm |
| B | Lățime inel interior | 14 mm |
| d K | Diametru bilă | 25 mm |
| d 3 | Dimensiune filet | M16 |
| d 4 | Diametru tijă | 24 mm |
| d 5 | Diametru tijă, large | 30 mm |
| h 1 | Shank Length Filet interior head | 67 mm |
| α | Tilt angle | 10 ° |
| l 3 | Lungime filet Filet interior | 34 mm |
| l 5 | Length rod end shank | 10 mm |
| l 7 | Distanță găurire față de începutul arborelui | 23 mm |
| W | Lățime Across Flat | 27 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,008 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| G r | Joc radial | 0 - 0,04 |
| G rmin | Joc radial minim | 0 mm |
| G rmax | Joc radial maxim | 0,04 mm |
Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,3 mm |
| d 1 | Diametru flanșă exterioară inel interior | 20,7 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -50 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
