K15X18X22-ZW-TV/0-7+INA
Date tehnice INA/Schaeffler
K15X18X22-ZW-TV/0-7 - Colivie cu ace
Colivie cu ace K..-ZW-TV, pe două rânduri
C r9.400 NSarcină dinamică de bază, radială
C 0r15.100 NSarcină statică de bază, radială
n G24.600 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | K15X18X22-ZW-TV/0-7 |
|---|---|
| Tip produs | Colivie cu ace |
| Marca | INA |
| Numar material Schaeffler | 0014751346063 |
| Tip de baza | K15X18X22 |
| Masa | 4.56 g |
| CAD disponibil | Nu |
| Date de calcul disponibile | Nu |
Varianta tehnica si sufixe
| Colivie | TV | Colivie din poliamidă66 |
| Număr de rânduri | ZW | Execuție pe două rânduri |

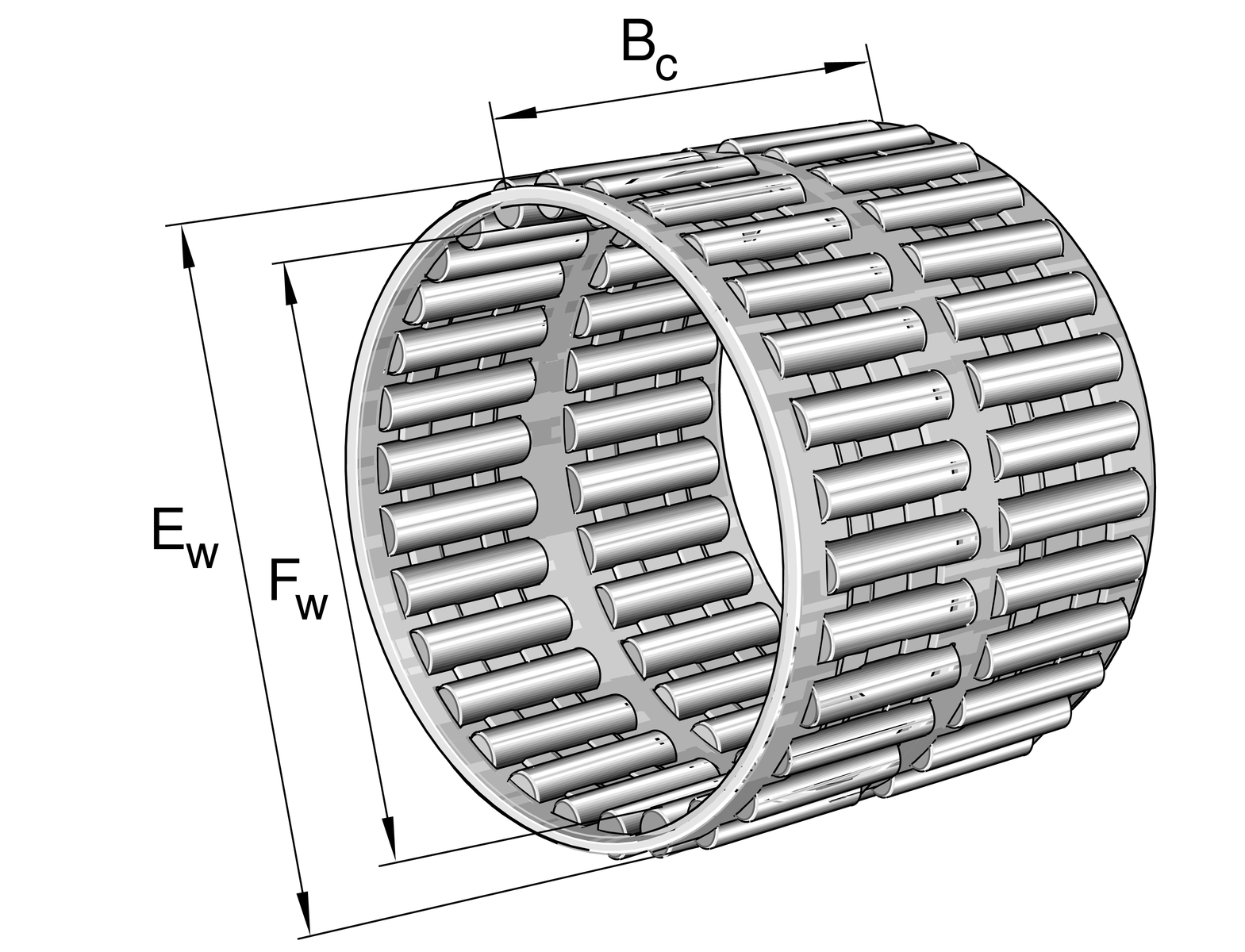

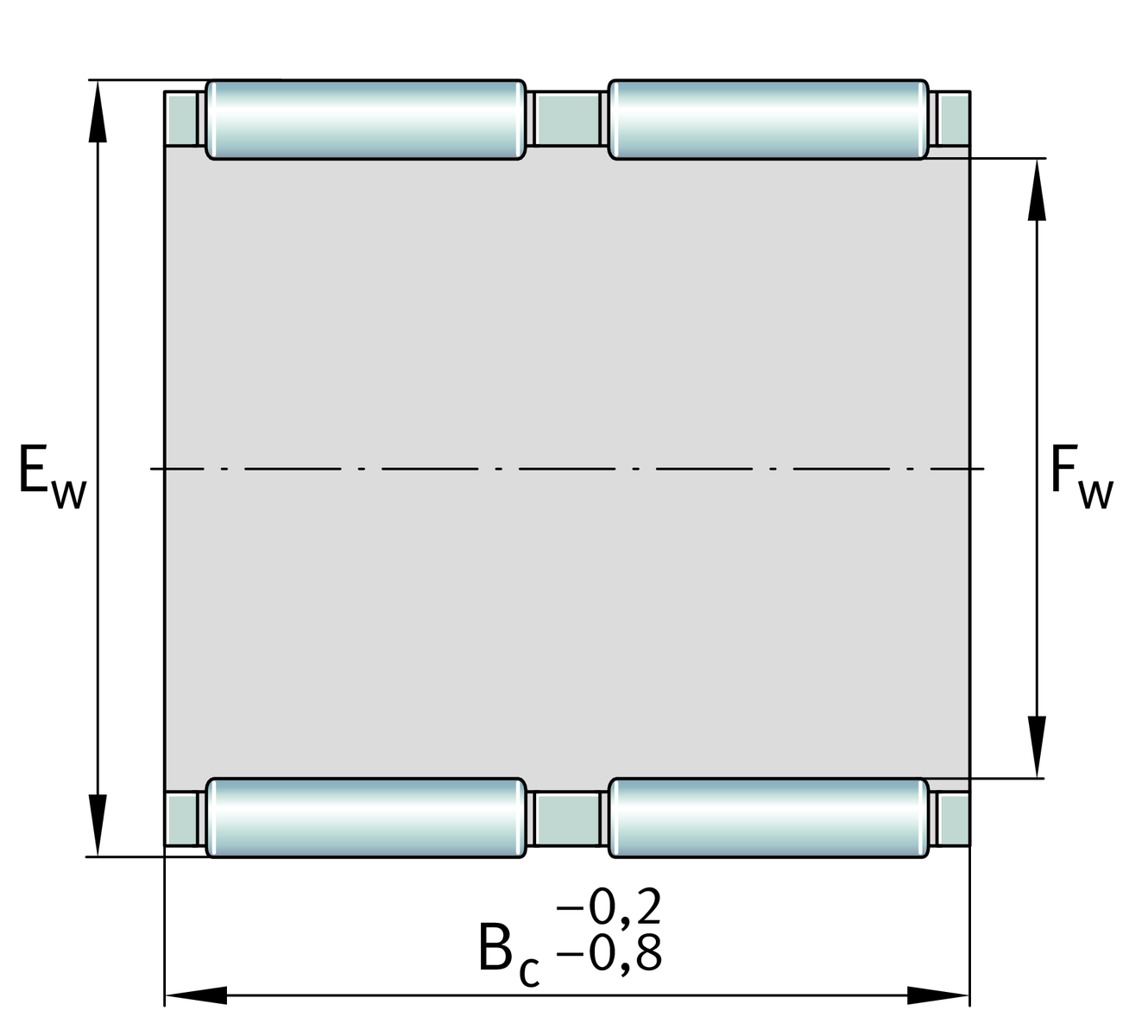

Dimensiuni principale și date de performanță
| F w | Diametru interior set de ace | 15 mm |
| E w | Diametru exterior of needle roller complement | 18 mm |
| B c | Lățime | 22 mm |
| C r | Sarcină dinamică de bază, radială | 9.400 N |
| C 0r | Sarcină statică de bază, radială | 15.100 N |
| C ur | Limită de sarcină la oboseală, radială | 2.090 N |
| n G | Turație limită | 24.600 1/min |
| n ϑr | Turație de referință | 17.800 1/min |
| ≈m | Masă | 4,56 g |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
