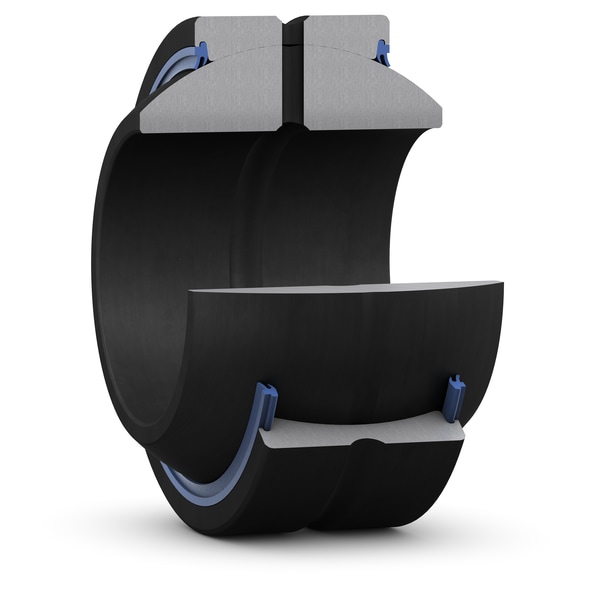

Fotografia produsului are caracter informativ
GEH20-ES-2RS+SKF
Date tehnice produs
GEH 20 ES-2RS - Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice
Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice Acești rulmenți sferici radiali au o combinație de suprafață de contact alunecare din oțel/oțel și un sigiliu de contact cu două buze pe ambele părți. Rulmenții necesită întreținere și pot fi re-lubrificați prin orificiile de lubrifiere și o canelură annulară în ambele inele. Comparativ cu seria GE, aceștia au un inel interior mai lat și un diametru exterior mai mare, ceea ce permite capacități de încărcare mai mari și unghiuri de înclinare mai mari.
Diametru interior20 mmDiametru interior
Diametru exterior42 mmDiametru exterior
Lățime, inel interior25 mmLățime, inel interior
Lățime, inel exterior16 mmLățime, inel exterior
Capacitate de încărcare dinamică de bază48 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază240 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | GEH 20 ES-2RS |
|---|---|
| Tip produs | Rulment sferic radial, necesită întreținere, etanșat, dimensiuni metrice |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 42 mm |
| Lățime, inel interior | Lățime, inel interior | 25 mm |
| Lățime, inel exterior | Lățime, inel exterior | 16 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 48 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 240 kN |
Proprietăți
| Combinație suprafață de contact alunecare | Combinație suprafață de contact alunecare | Oțel/oțel, standard |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Material, inel exterior | Material, inel exterior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Re-lubrifiere necesară |
| Joc intern radial | Joc intern radial | CN |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Două buze |
| Funcție de re-lubrifiere | Funcție de re-lubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.146 kg |
| Cod eClass | Cod eClass | 23-05-01-06 |
| Cod UNSPSC | Cod UNSPSC | 31171515 |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 42 mm |
| B | Lățime | 25 mm |
| C | Lățime inel exterior | 16 mm |
| α | Unghi de înclinare | 17 ° ° |
| dk | Diametru pista inel interior | 35.5 mm |
| b | Lățime canelură de lubrifiere annulară la inel exterior | 3.1 mm |
| b1 | Lățime canelură de lubrifiere annulară la inel interior | 3.2 mm |
| M | Diametru orificiu de lubrifiere (inel exterior) | 2 mm |
| r1 | Dimensiune fază diametru | min. 0.3 mm |
| r2 | Dimensiune fază inel exterior | min. 0.6 mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 22.7 mm |
| da | Diametru sprijin ax | max. 25.2 mm |
| Da | Diametru sprijin carcasă | min. 36.9 mm |
| Da | Diametru sprijin carcasă | max. 39.2 mm |
| ra | Raza de filare ax | max. 0.3 mm |
| rb | Raza de filare carcasă | max. 0.6 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 48 kN |
| C0 | Capacitate de încărcare statică de bază | 240 kN |
| K | Factor de încărcare dinamic specific | 100 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 500 N/mm² N/mm² |
| KM | Constantă de material | 330 |
