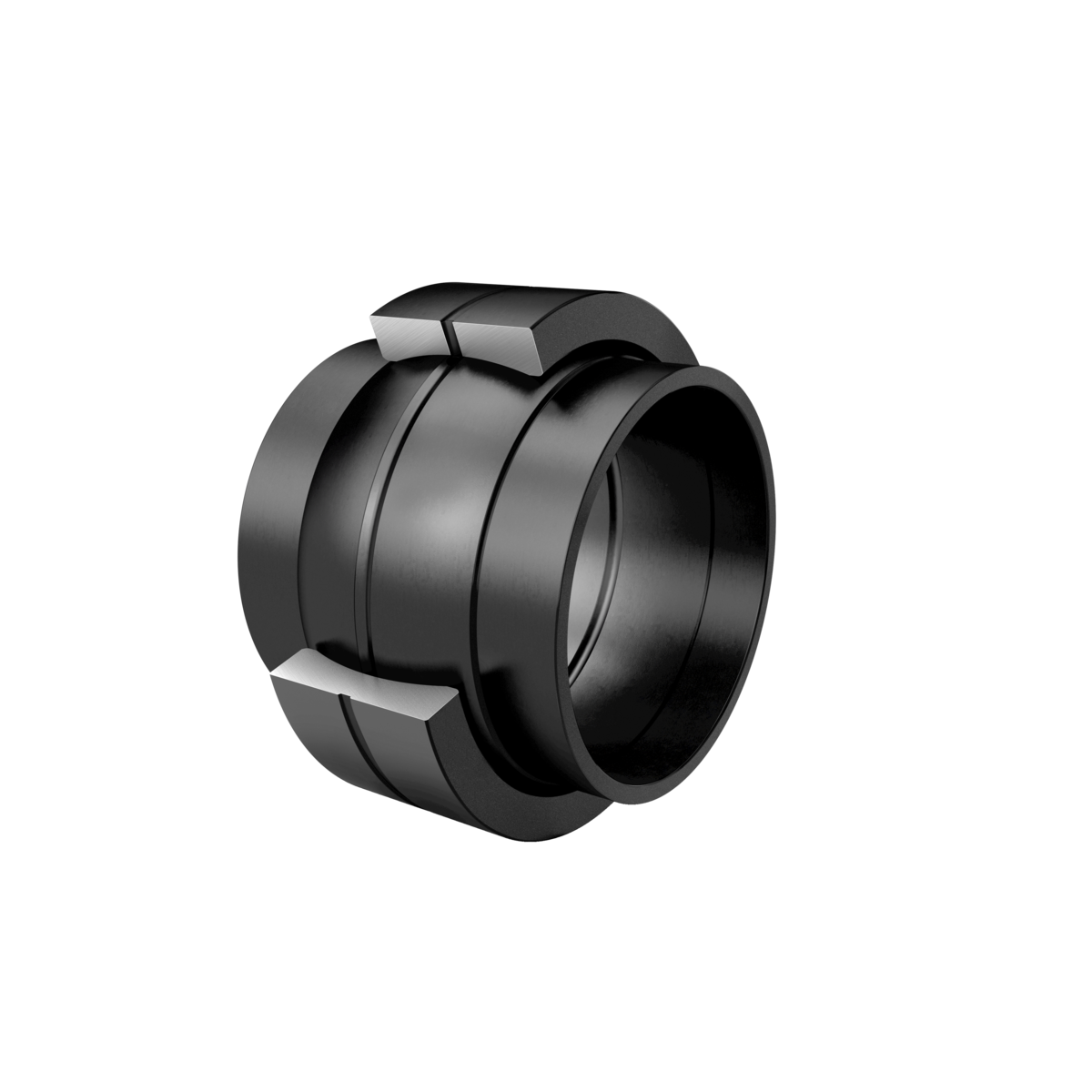

Fotografia produsului are caracter informativ
GE100-LO+INA
Date tehnice INA/Schaeffler
GE100-LO - Articulație sferică
Performanță ridicată Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională W, prelungiri cilindrice pe inelul interior, execuție deschisăPerformanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață
d100 mmDiametru interior rulment
D150 mmDiametru exterior rulment
B100 mmLățime inel interior
C r790.000 NSarcină dinamică de bază, radială
C 0r3.040.000 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GE100-LO |
|---|---|
| Tip produs | Articulație sferică |
| Marcă | INA |
| Număr material Schaeffler | 0066536340000 |
| Tip de bază | GE100-LO |
| Cod BearingX | GE100-LO |
| Masa | 4.888 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Întreținere | Întreținere required | |
| Material | Steel | |
| Tip etanșare | Fără | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Acoperire | Durotect M | Inel interior și exterior acoperite cu Durotect M (fosfat de mangan) |
Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 100 mm |
| D | Diametru exterior rulment | 150 mm |
| B | Lățime inel interior | 100 mm |
| C r | Sarcină dinamică de bază, radială | 790.000 N |
| C 0r | Sarcină statică de bază, radială | 3.040.000 N |
| ≈m | Masă | 4,888 kg |

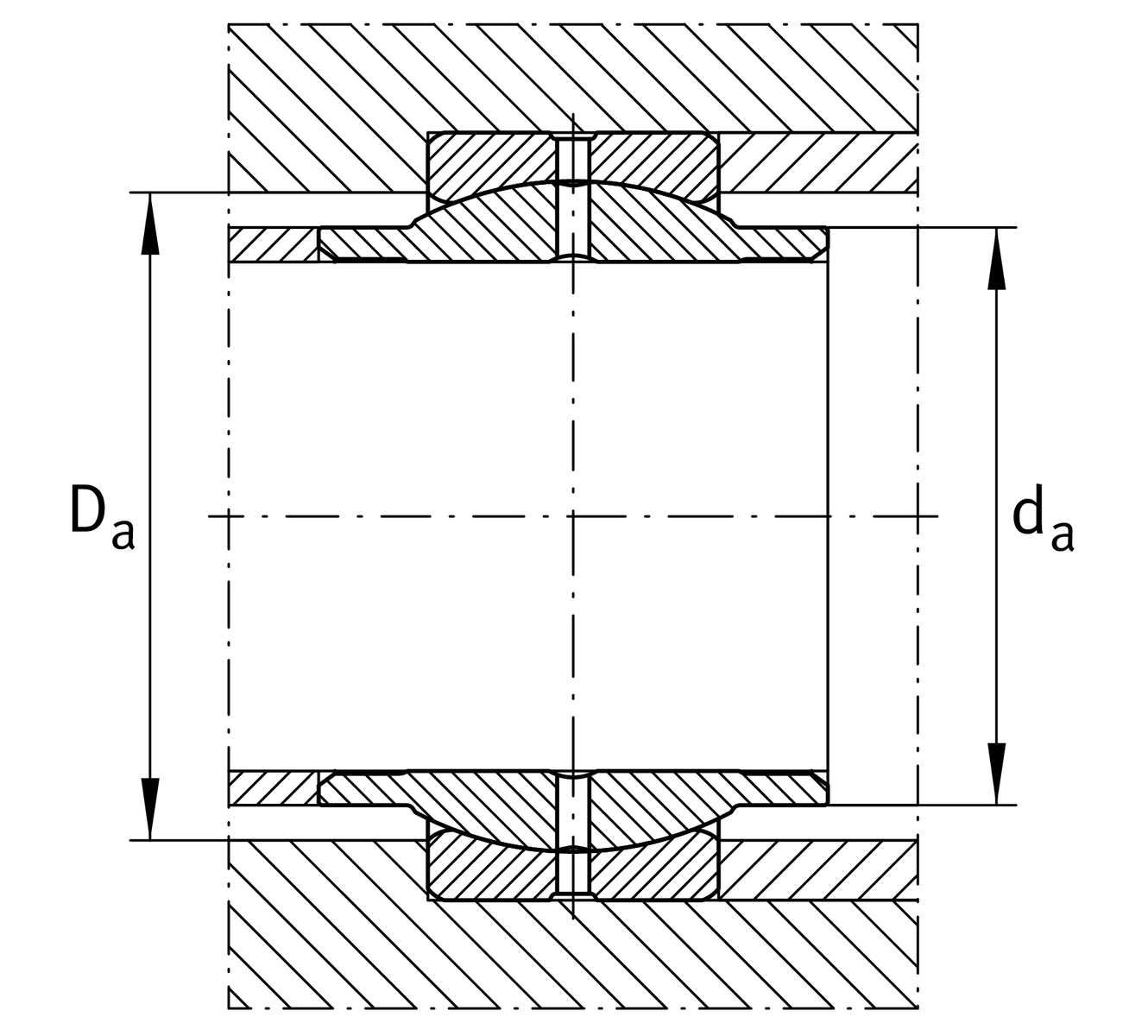

Dimensiuni de montaj
| r 1smin | Edge Spacing | 1 mm |
| r 2smin | Edge Spacing | 1 mm |
| d a max | Connection measure Inel interior | 113 mm |
| D a min | Diametru conexiune carcasă | 123 mm |

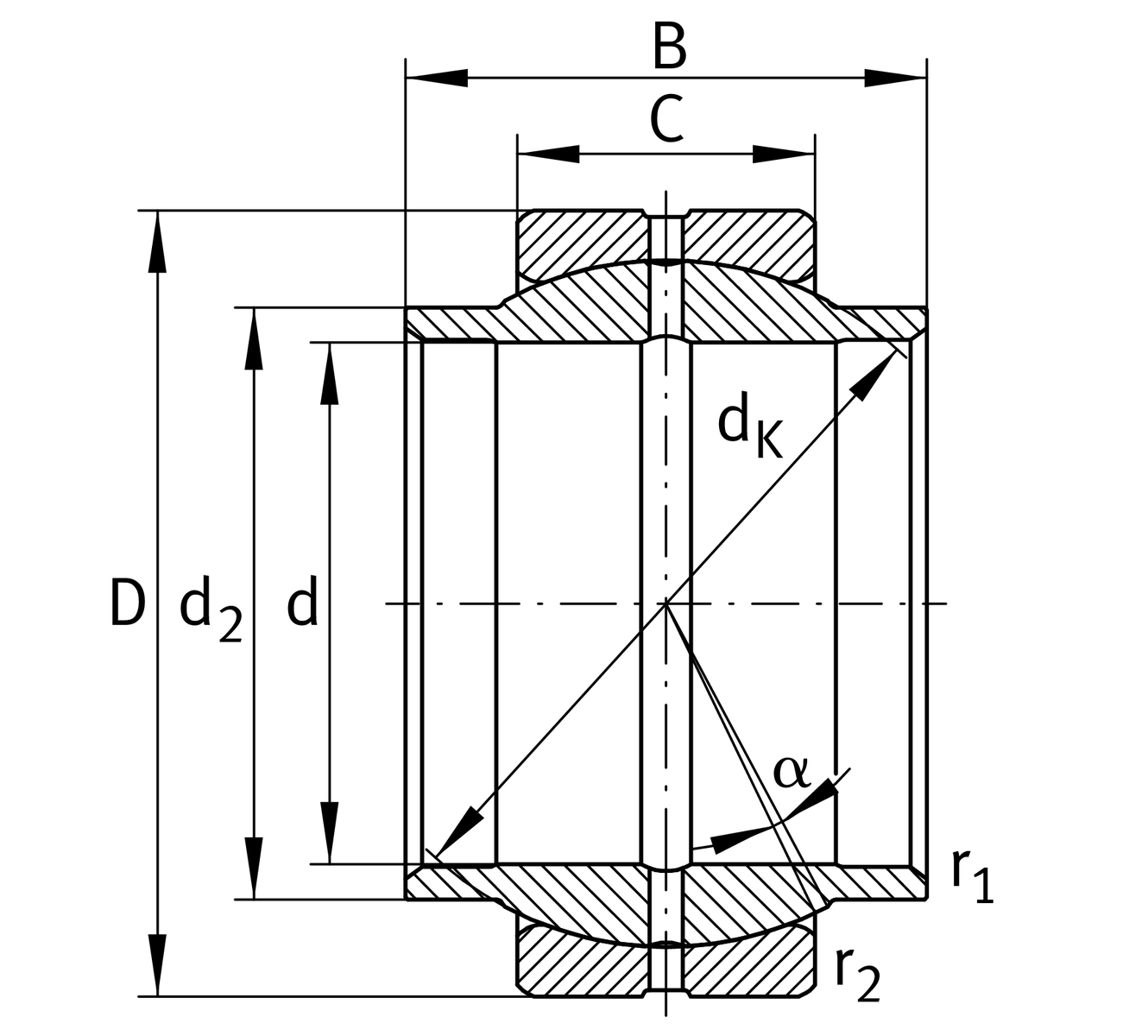

Dimensiuni detaliate
| C | Lățime Inel exterior | 55 mm |
| d K | Diametru bilă | 130 mm |
| α | Tilt angle | 4 ° |
| d OT | Diametru interior rulment, toleranță superioară | 0,035 mm |
| d UT | Diametru interior rulment, toleranță inferioară | 0 mm |
| D OT | Diametru exterior, toleranță superioară | 0 mm |
| D UT | Diametru exterior, toleranță inferioară | -0,018 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,35 mm |
| C OT | Lățime inel exterior, toleranță superioară | 0 mm |
| C UT | Lățime inel exterior, toleranță inferioară | -0,5 mm |
| G r | Joc radial | 0,085 - 0,165 |
| G rmax | Joc radial maxim | 0,165 mm |
| G rmin | Joc radial minim | 0,085 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -60 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
