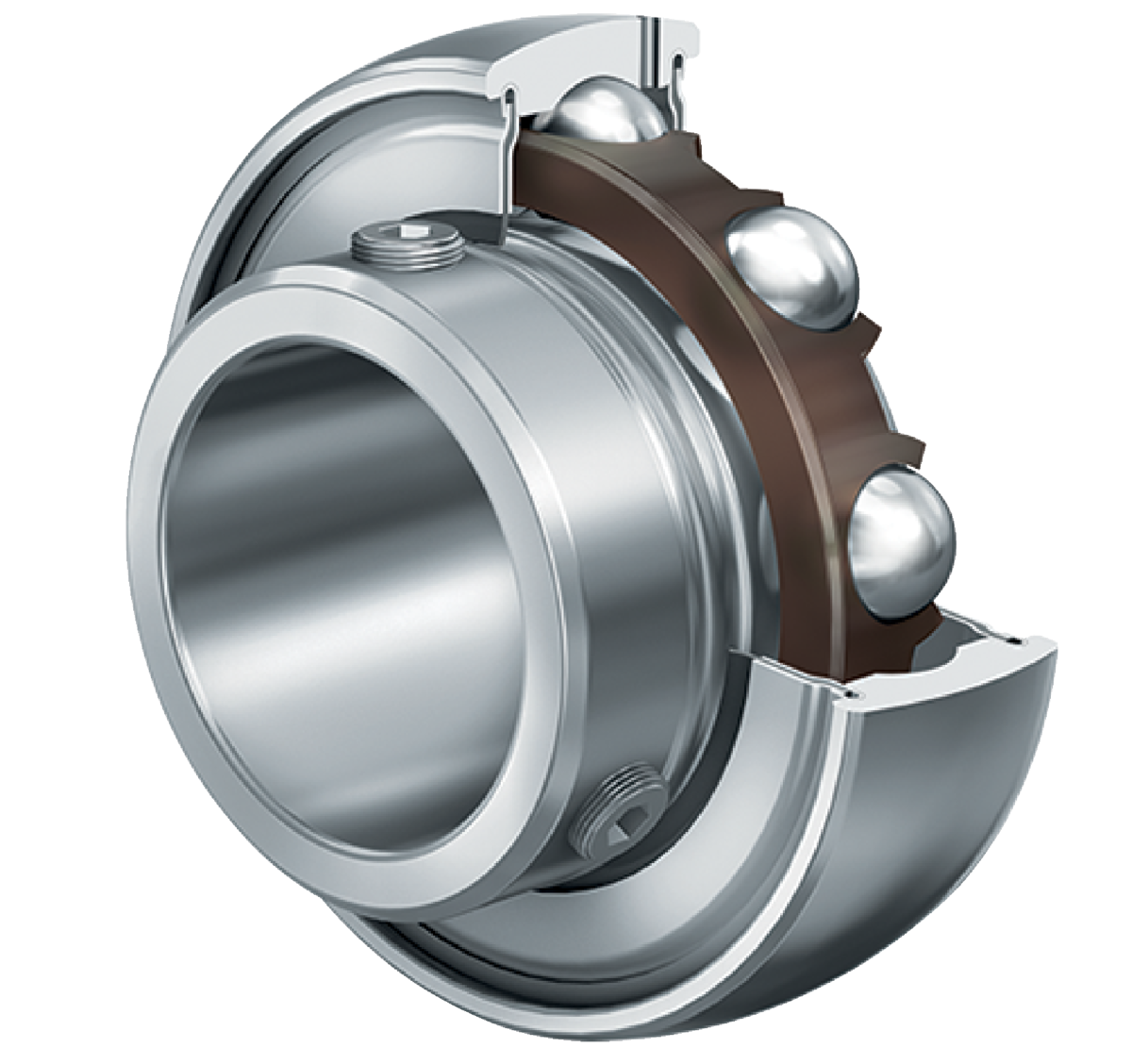

Fotografia produsului are caracter informativ
GAY35-XL-NPP-B+INA
Date tehnice INA/Schaeffler
GAY35-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GAY..-NPP-B, inel exterior sferic, fixare cu șuruburi de presiune, etanșări P pe ambele părți
d35 mmDiametru interior
B35 mmLățime
C 0r15.300 NSarcină statică de bază, radială
C r25.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GAY35-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008802210000 |
| Tip de bază | GAY35 |
| Cod BearingX | GAY35-XL-NPP-B |
| Masă | 0.383 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| D SP | Diametru exterior | 72 mm |
| B | Lățime | 35 mm |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| C ur | Limită de sarcină la oboseală, radială | 800 N |
| C r | Sarcină dinamică de bază, radială | 25.500 N |
| ≈m | Masă | 0,383 kg |

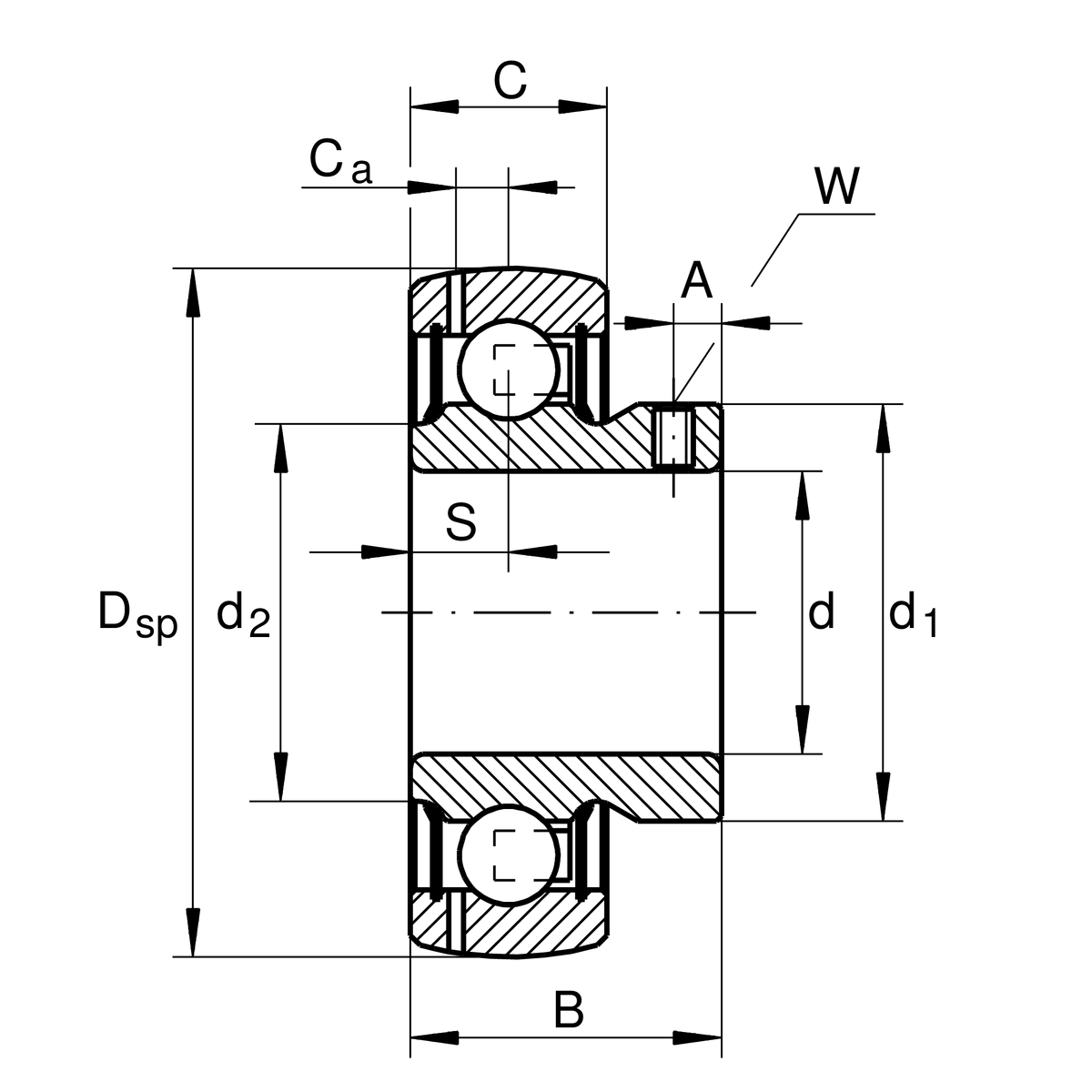

Dimensiuni detaliate
| C | Lățime inel exterior | 19 mm |
| S | Distanță cale de rulare | 9,5 mm |
| d 1 | Diametru bordură inel interior | 46,9 mm |
| d 2 | Diametru bordură etanșare inel interior | 44,5 mm |
| C a | Distanță până la orificiul de ungere | 5,6 mm |
| A | Distanță filet | 6 mm |
| W | Lățime of flats | 3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
