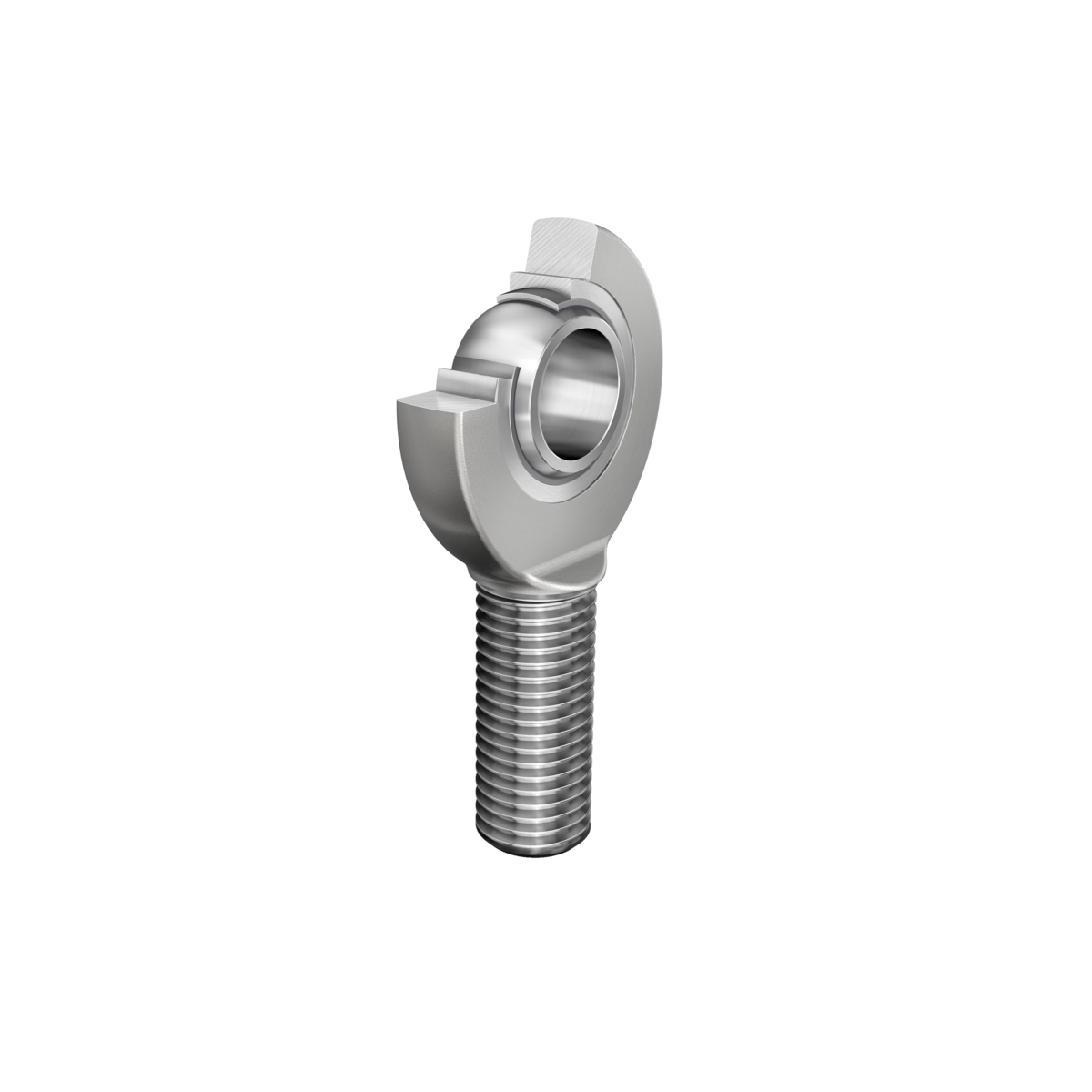

Fotografia produsului are caracter informativ
GAR25-UK+INA
Date tehnice INA/Schaeffler
GAR25-UK - Cap de bară
Cap de bară cu filet exterior, filet pe dreapta, fără întreținere, strat de alunecare: compozit PTFE, DIN ISO 12240-4, serie dimensională E, tip M, suprafață curbată a inelului interior cu acoperire de crom dur, execuție deschisă
C r51.100 NSarcină dinamică de bază
C 0r105.000 NSarcină statică de bază
d25 mmDiametru interior rulment
D42 mmDiametru exterior rulment
B20 mmLățime inel interior
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Neetanșat
Eroare unghiulară statică și nealiniere
Eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GAR25-UK |
|---|---|
| Tip produs | Cap de bară |
| Marcă | INA |
| Număr material Schaeffler | 0066306930000 |
| Tip de bază | GAR25-UK |
| Cod BearingX | GAR25-UK |
| Masă | 555.6 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Clampable | Nut clampable | |
| Nipluri de ungere | Cannot be relubricated | |
| Slotted | Nu | |
| Pas filet | Filet pe dreapta | |
| Întreținere | Întreținere free | |
| Tip etanșare | Fără | |
| Mounting bolt | Filet exterior |
Dimensiuni principale și date de performanță
| d 2 | Diametru exterior ochi | 64 mm |
| C r | Sarcină dinamică de bază | 51.100 N |
| C 0r | Sarcină statică de bază | 105.000 N |
| d | Diametru interior rulment | 25 mm |
| D | Diametru exterior rulment | 42 mm |
| l 2 | Total length | 126 mm |
| B | Lățime inel interior | 20 mm |
| ≈m | Masă | 555,6 g |

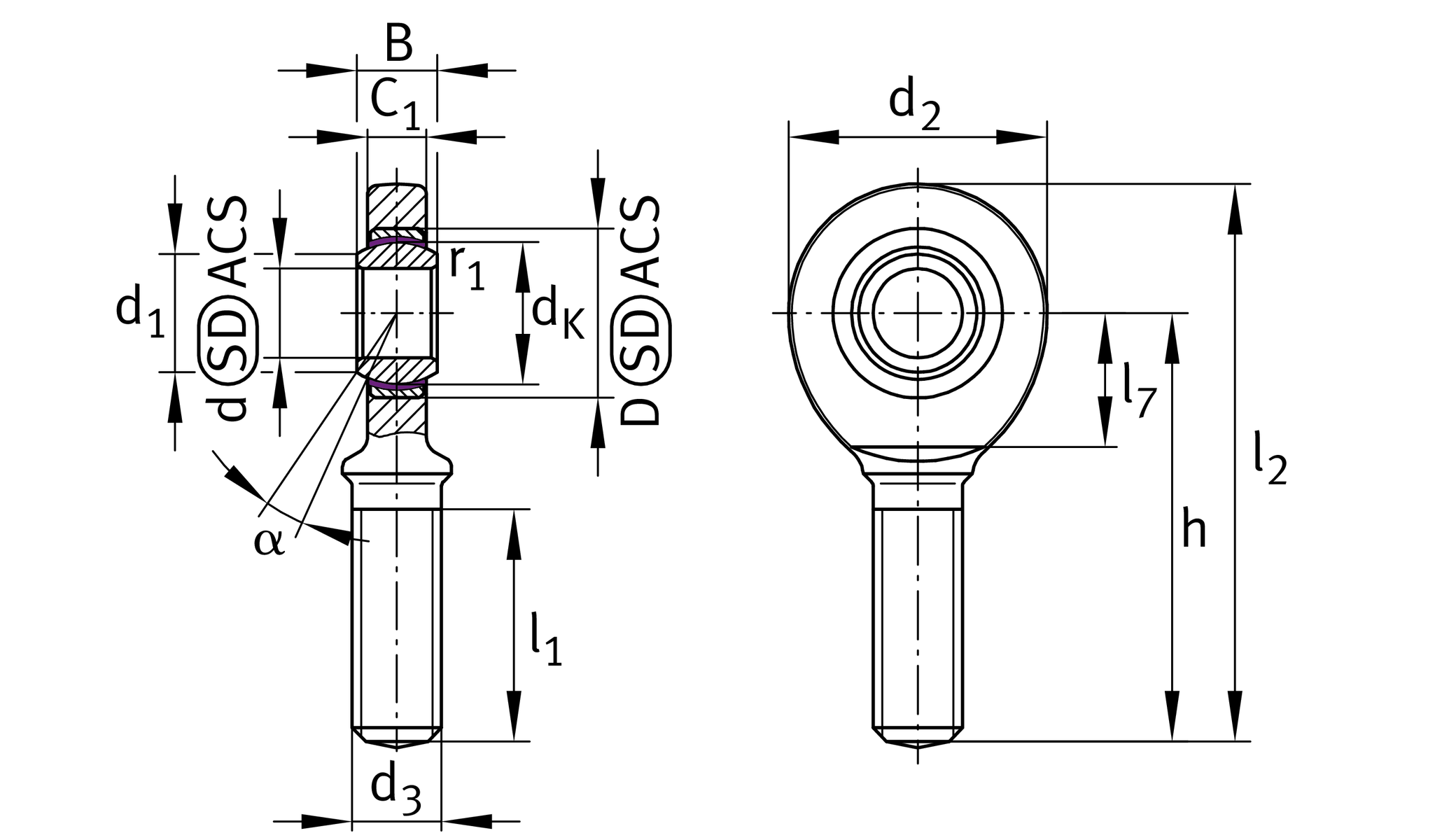

Dimensiuni detaliate
| d k | Diametru bilă | 35,5 mm |
| d 1 | Diametru flanșă exterioară inel interior | 29,3 mm |
| d 3 | Dimensiune filet | M24x2 |
| h | Lungime filet | 94 mm |
| C 1 | Lățime of the rod end | 17 mm |
| alpha | Tilt angle | 7 ° |
| l 1 | Lungime filet | 53 mm |
| l 7 | Lungimea suprafeței plane de la centrul alezajului rulmentului până la the shank | 32 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| B OT | Lățime inel interior; upper tolerance | 0 mm |
| d UT | Diametru interior, toleranță inferioară | -0,01 mm |
| d OT | Diametru interior rulment upper tolerance | 0 mm |
| G r | Radial clearance | 0 - 0,05 |
| G rmax | Joc radial maxim | 0,05 mm |
| G rmin | Joc radial minim | 0 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -50 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Dimensiuni de montaj
| r 1s | Smallest single dimensiunea fazei, inel interior | 0,6 mm |
