FYTB20-TF+SKF
Date tehnice produs

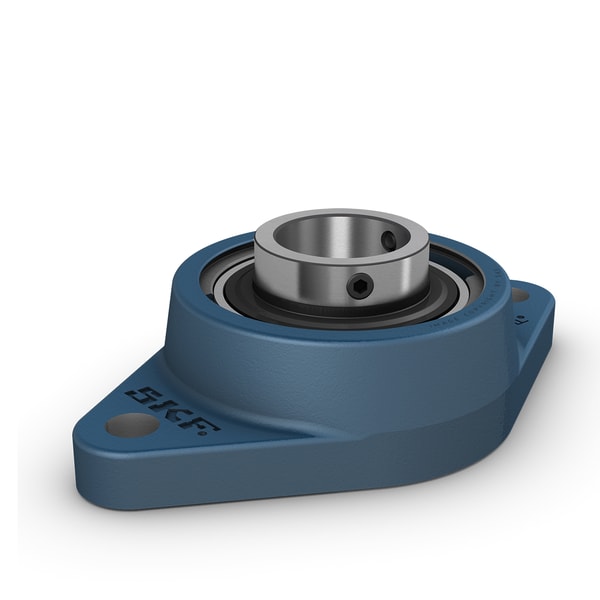

FYTB 20 TF - Unitate de rulment cu bilă cu flanșă ovală și blocare cu șurub de fixare, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă ovală și blocare cu șurub de fixare, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă ovală sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior extins și blocare cu șurub de fixare, și sunt potrivite pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de fixare10 mmDiametru șurub de fixare
Diametru ax20 mmDiametru ax
Lățimea totală a carcasei29.5 mmLățimea totală a carcasei
Lățime, total37.3 mmLățime, total
Distanța centrală între găurile pentru șuruburi90 mmDistanța centrală între găurile pentru șuruburi
Lățimea rulmentului, total31 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FYTB 20 TF |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă ovală și blocare cu șurub de fixare, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de fixare | Diametru șurub de fixare | 10 mm |
| Diametru ax | Diametru ax | 20 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 29.5 mm |
| Lățime, total | Lățime, total | 37.3 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 90 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 31 mm |
Performanță
| Capacitatea de încărcare dinamică de bază | Capacitatea de încărcare dinamică de bază | 12.7 kN |
| Capacitatea de încărcare statică de bază | Capacitatea de încărcare statică de bază | 6.55 kN |
| viteză limită | viteză limită | 8500 r/min |
| Nută | Nută | viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Ovală |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 2 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.468 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 20 mm |
| d1 | Diametrul exterior al inelului interior | ≈ 28.2 mm |
| A | Lățimea carcasei | 29.5 mm |
| A1 | Lățimea flanșei | 11 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Lățimea inclusiv capacul de capăt | 20.5 mm |
| B | Lățimea inelului interior | 31 mm |
| B1 | Lățimea totală a rulmentului | 31 mm |
| B4 | Distanța de la fața dispozitivului de blocare la centrul filetei | 4.5 mm |
| Db1 | Diametrul extern superior | 58 mm |
| Db2 | Diametrul extern de bază | 60.5 mm |
| Dc | Diametrul canelurii de centrare a carcasei | 50.8 mm |
| H | Înălțimea totală | 112 mm |
| J | Distanța centrală între găurile pentru șuruburi | 90 mm |
| L | lungimea totală | 60.5 mm |
| N | Diametrul găurii pentru șurub de fixare | 11.5 mm |
| s1 | Distanța de la fața dispozitivului de blocare la centrul căii de rulare | 18.3 mm |
| T | Lățimea totală | 37.3 mm |
| RG | Filetul carcasei pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 20 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametrul sferei capului fitingului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filetul fitingului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 74 mm |
| J7 | Offset axial al pinilor de ghidare | 11.5 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 2 mm |
Date de calcul
| C | Capacitatea de încărcare dinamică de bază | 12.7 kN |
| C0 | Capacitatea de încărcare statică de bază | 6.55 kN |
| Pu | limită de încărcare pentru oboseală | 0.28 kN |
| viteză limită | viteză limită | 8500 r/min |
Informații de montaj
| G2 | Șurub de fixare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de fixare, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de fixare, inch | 0.375 in in |
