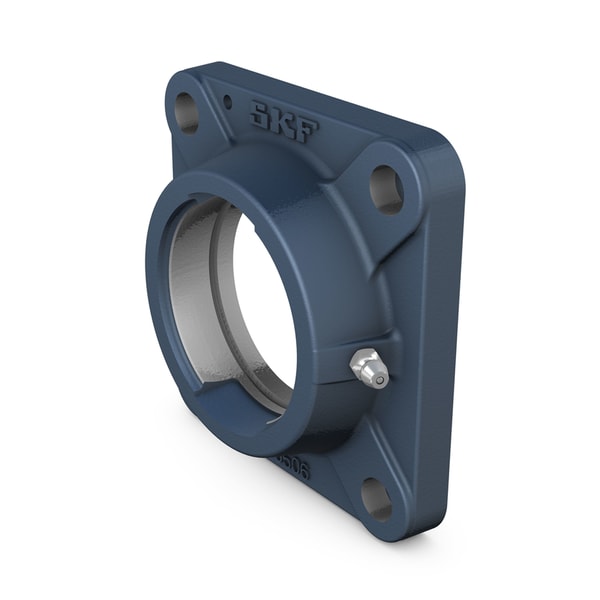

Fotografia produsului are caracter informativ
FY508M+SKF
Date tehnice produs
FY 508 M - Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă
Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă Aceste carcase cu flanșă pătrată pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu patru șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică80 mmDiametru de așezare sferică
Lățimea totală a carcasei38.5 mmLățimea totală a carcasei
Distanta centrală între găurile pentru șuruburi101.5 mmDistanta centrală între găurile pentru șuruburi
Tip carcasăFlanșatăTip carcasă
Tip carcasă flanșatăPătratăTip carcasă flanșată
Numărul de găuri pentru șuruburi pentru fixare4Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | FY 508 M |
|---|---|
| Tip produs | Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 80 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 38.5 mm |
| Distanta centrală între găurile pentru șuruburi | Distanta centrală între găurile pentru șuruburi | 101.5 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de re-lubrifiere | Găură de re-lubrifiere | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.2 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 80 mm |
| Db1 | Diametru extern superior | 98 mm |
| Db2 | Diametru extern de bază | 106 mm |
| Dc | Diametru de centrare | 115.9 mm |
| A | Lățimea totală | 38.5 mm |
| A1 | Lățimea flanșei | 14 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 24 mm |
| A3 | Adâncimea șanțului de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 26 mm |
| J | Distanta centrală între găurile pentru șuruburi | 101.5 mm |
| L | lungimea totală | 130 mm |
| N | Diametru al găurii pentru șurubul de atașare | 14 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 25.5 mm |
| DN | Diametru al sferei de cap al racordului de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanta pinilor de ghidare | 118 mm |
| J7 | Offset axial al pinilor de ghidare | 34 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de atașare, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de atașare, inch | 0.5 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 208 |
