FY30TF+SKF
Date tehnice produs

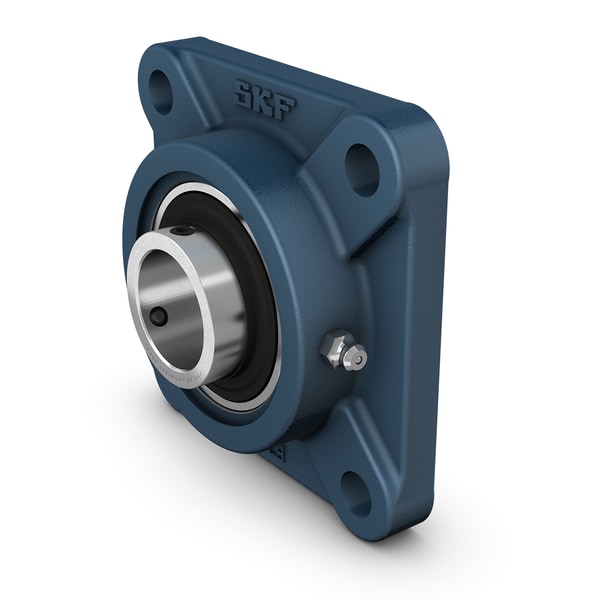

FY 30 TF - Unitate de rulment cu bilă cu flanșă pătrată și blocare cu șurub de fixare, carcasă din fontă, ISO
Unitate de rulment cu bilă cu flanșă pătrată și blocare cu șurub de fixare, carcasă din fontă, ISO Aceste unități de rulment cu bilă cu flanșă pătrată sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior extins și blocare cu șurub de fixare, și sunt potrivite pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de fixare10 mmDiametru șurub de fixare
Diametru ax30 mmDiametru ax
Lățimea totală a carcasei32.5 mmLățimea totală a carcasei
Lățime, totală42.2 mmLățime, totală
Distanța centrală între găurile pentru șuruburi82.5 mmDistanța centrală între găurile pentru șuruburi
Lățimea rulmentului, totală38.1 mmLățimea rulmentului, totală
Prezentare produs
| Cod produs | FY 30 TF |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă pătrată și blocare cu șurub de fixare, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de fixare | Diametru șurub de fixare | 10 mm |
| Diametru ax | Diametru ax | 30 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 32.5 mm |
| Lățime, totală | Lățime, totală | 42.2 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 82.5 mm |
| Lățimea rulmentului, totală | Lățimea rulmentului, totală | 38.1 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 19.5 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 11.2 kN |
| Viteză limită | Viteză limită | 6300 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.03 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 30 mm |
| d1 | Diametru exterior al inelului interior | ≈ 39.7 mm |
| A | Lățimea carcasei | 32.5 mm |
| A1 | Lățimea flanșei | 13 mm |
| A3 | Adâncimea șanțului de centrare | 3.2 mm |
| A5 | Proeminența capacului | 22.5 mm |
| B | Lățimea inelului interior | 38.1 mm |
| B1 | Lățimea totală a rulmentului | 38.1 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 5 mm |
| Db1 | Diametru extern superior | 76 mm |
| Db2 | Diametru extern de bază | 84 mm |
| Dc | Diametru al șanțului de centrare al carcasei | 93.7 mm |
| J | Distanța centrală între găurile pentru șuruburi | 82.5 mm |
| L | lungimea totală | 108 mm |
| N | Diametru găurii pentru șurubul de fixare | 11.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 22.2 mm |
| T | Lățimea totală | 42.2 mm |
| RG | Fileta carcasei pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 21 mm |
| DN | Diametru sferă cap de fiting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Fileta fitingului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 96 mm |
| J7 | Offset axial al pinilor de ghidare | 24.5 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 19.5 kN |
| C0 | Capacitate de încărcare statică de bază | 11.2 kN |
| Pu | limită de încărcare din oboseală | 0.475 kN |
| Viteză limită | Viteză limită | 6300 r/min |
Informații de montaj
| G2 | Șurub de fixare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de fixare, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de fixare, inch | 0.375 in in |
