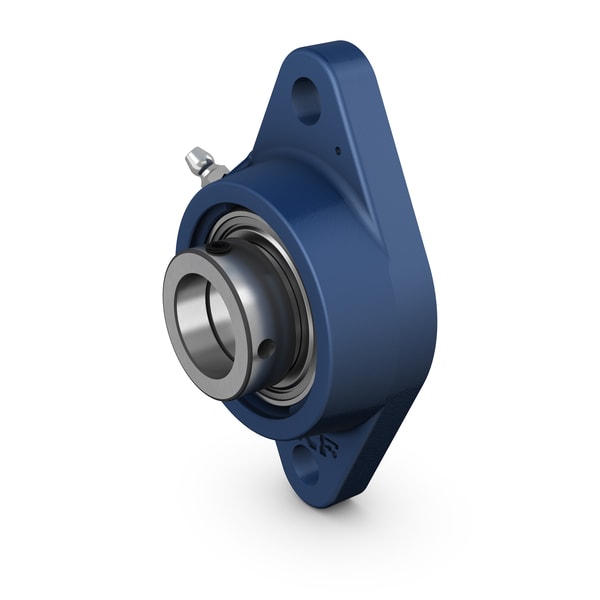

Fotografia produsului are caracter informativ
FYTB25-FM+SKF
Date tehnice produs
FYTB 25 FM - Unitate de rulment cu bilă flanșată ovală cu blocare excentrică, carcasă din fontă, ISO
Unitate de rulment cu bilă flanșată ovală cu blocare excentrică, carcasă din fontă, ISO Aceste unități de rulment cu bilă flanșată ovală sunt conforme cu standardele ISO. Ele constau dintr-un rulment inserat, cu un inel interior îngust și blocare excentrică, și sunt destinate în principal utilizării în aplicații unde direcția de rotație este constantă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere10 mmDiametru șurub de prindere
Diametru ax25 mmDiametru ax
Lățimea totală a carcasei30 mmLățimea totală a carcasei
Lățime, total42.5 mmLățime, total
Distanța între găurile pentru șuruburi99 mmDistanța între găurile pentru șuruburi
Lățimea rulmentului, total31 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FYTB 25 FM |
|---|---|
| Tip produs | Unitate de rulment cu bilă flanșată ovală cu blocare excentrică, carcasă din fontă, ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 10 mm |
| Diametru ax | Diametru ax | 25 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 30 mm |
| Lățime, total | Lățime, total | 42.5 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 99 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 31 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 14 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 7.8 kN |
| Viteză limită | Viteză limită | 7000 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Oval |
| Numărul de găuri pentru șuruburi de prindere | Numărul de găuri pentru șuruburi de prindere | 2 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Guler excentric |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.586 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 25 mm |
| d1 | Diametru exterior al inelului interior | ≈ 33.74 mm |
| d2 | Diametru exterior al inelului de blocare | 37.4 mm |
| A | Lățimea carcasei | 30 mm |
| A1 | Lățimea flanșei | 12 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Lățimea inclusiv capacul de capăt | 20.5 mm |
| B | Lățimea inelului interior | 21.5 mm |
| B1 | Lățimea totală a rulmentului | 31 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 4.75 mm |
| Db1 | Diametru extern superior | 65 mm |
| Db2 | Diametru extern de bază | 70 mm |
| Dc | Diametru al canelurii de centrare a carcasei | 63.5 mm |
| H | Înălțimea totală | 124 mm |
| J | Distanța între găurile pentru șuruburi | 99 mm |
| L | lungimea totală | 70 mm |
| N | Diametru găurii pentru șurub de prindere | 11.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 23.5 mm |
| T | Lățimea totală | 42.5 mm |
| RG | Filet carcasă pentru fiting de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 20.5 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametru sferă cap de fiting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filet fiting de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 81 mm |
| J7 | Offset axial al pinilor de ghidare | 12 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 2 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 14 kN |
| C0 | Capacitate de încărcare statică de bază | 7.8 kN |
| Pu | limită de încărcare pentru oboseală | 0.335 kN |
| Viteză limită | Viteză limită | 7000 r/min |
Informații de montaj
| G2 | Șurub de setare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 4 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.375 in in |
