FY510M+SKF
Date tehnice produs

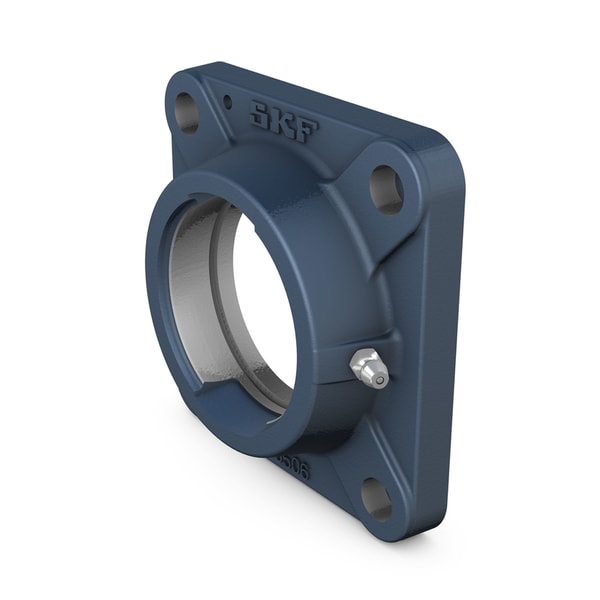

FY 510 M - Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă
Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă Aceste carcase cu flanșă pătrată pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu patru șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică90 mmDiametru de așezare sferică
Lățimea totală a carcasei43 mmLățimea totală a carcasei
Distanta centrală între găurile pentru șuruburi111 mmDistanta centrală între găurile pentru șuruburi
Tip carcasăCu flanșăTip carcasă
Tip carcasă cu flanșăPătratăTip carcasă cu flanșă
Numărul de găuri pentru șuruburi pentru fixare4Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | FY 510 M |
|---|---|
| Tip produs | Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 90 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 43 mm |
| Distanta centrală între găurile pentru șuruburi | Distanta centrală între găurile pentru șuruburi | 111 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Cu flanșă |
| Tip carcasă cu flanșă | Tip carcasă cu flanșă | Pătrată |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.52 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 90 mm |
| Db1 | Diametru extern superior | 107 mm |
| Db2 | Diametru extern de bază | 118 mm |
| Dc | Diametru de centrare | 125.4 mm |
| A | Lățimea totală | 43 mm |
| A1 | Lățimea flanșei | 15 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 28 mm |
| A3 | Adâncimea decupajului de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 33 mm |
| J | Distanta centrală între găurile pentru șuruburi | 111 mm |
| L | lungimea totală | 143 mm |
| N | Diametru al găurii pentru șurubul de prindere | 18 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 28.5 mm |
| DN | Diametru al sferei de cap al racordului de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanta pinilor de ghidare | 129 mm |
| J7 | Offset axial al pinilor de ghidare | 35.5 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 16 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.625 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 210 |
