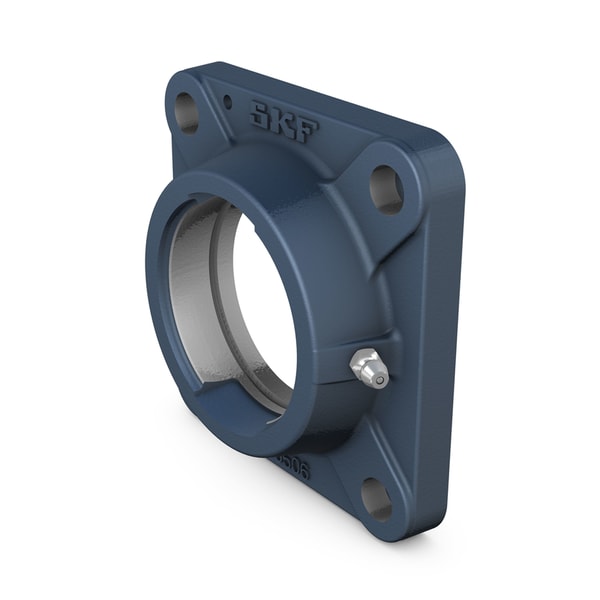

Fotografia produsului are caracter informativ
FY505M+SKF
Date tehnice produs
FY 505 M - Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă
Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă Aceste carcase cu flanșă pătrată pentru rulmenți de inserție sunt fabricate din fontă gri și pot fi fixate cu patru șuruburi pe un perete sau cadru de mașină. Au fost dezvoltate pentru aranjamente de rulmenți care trebuie să funcționeze fiabil în medii dificile.
Diametru de așezare sferică52 mmDiametru de așezare sferică
Lățimea totală a carcasei30 mmLățimea totală a carcasei
Distanța între găurile pentru șuruburi70 mmDistanța între găurile pentru șuruburi
Tip carcasăCu flanșăTip carcasă
Tip carcasă cu flanșăPătratăTip carcasă cu flanșă
Numărul de găuri pentru șuruburi pentru fixare4Numărul de găuri pentru șuruburi pentru fixare
Prezentare produs
| Cod produs | FY 505 M |
|---|---|
| Tip produs | Carcasă cu flanșă pătrată pentru rulmenți de inserție, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de așezare sferică | Diametru de așezare sferică | 52 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 30 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 70 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Cu flanșă |
| Tip carcasă cu flanșă | Tip carcasă cu flanșă | Pătrată |
| Numărul de găuri pentru șuruburi pentru fixare | Numărul de găuri pentru șuruburi pentru fixare | 4 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.546 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de așezare sferică | 52 mm |
| Db1 | Diametru extern superior | 65 mm |
| Db2 | Diametru extern de bază | 71 mm |
| Dc | Diametru de centrare | 74.6 mm |
| A | Lățimea totală | 30 mm |
| A1 | Lățimea flanșei | 12 mm |
| A2 | Poziția axială a așezării sferice (de la suprafața de suport) | 19 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| A5 | Proeminența capacului de capăt | 20.5 mm |
| J | Distanța între găurile pentru șuruburi | 70 mm |
| L | lungimea totală | 95 mm |
| N | Diametru al găurii pentru șurub de atașare | 11.5 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 21 mm |
| DN | Diametru al sferei de capăt a racordului de lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
| J6 | Distanța dintre pini de ghidare | 83 mm |
| J7 | Offset axial al pinilor de ghidare | 19 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Informații de montaj
| G | Diametrul recomandat pentru șuruburile de atașare, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de atașare, inch | 0.375 in in |
Produse asociate
| Capac de capăt | Capac de capăt | ECY 205 |
