7602020-TVP+FAG

Date tehnice FAG/Schaeffler

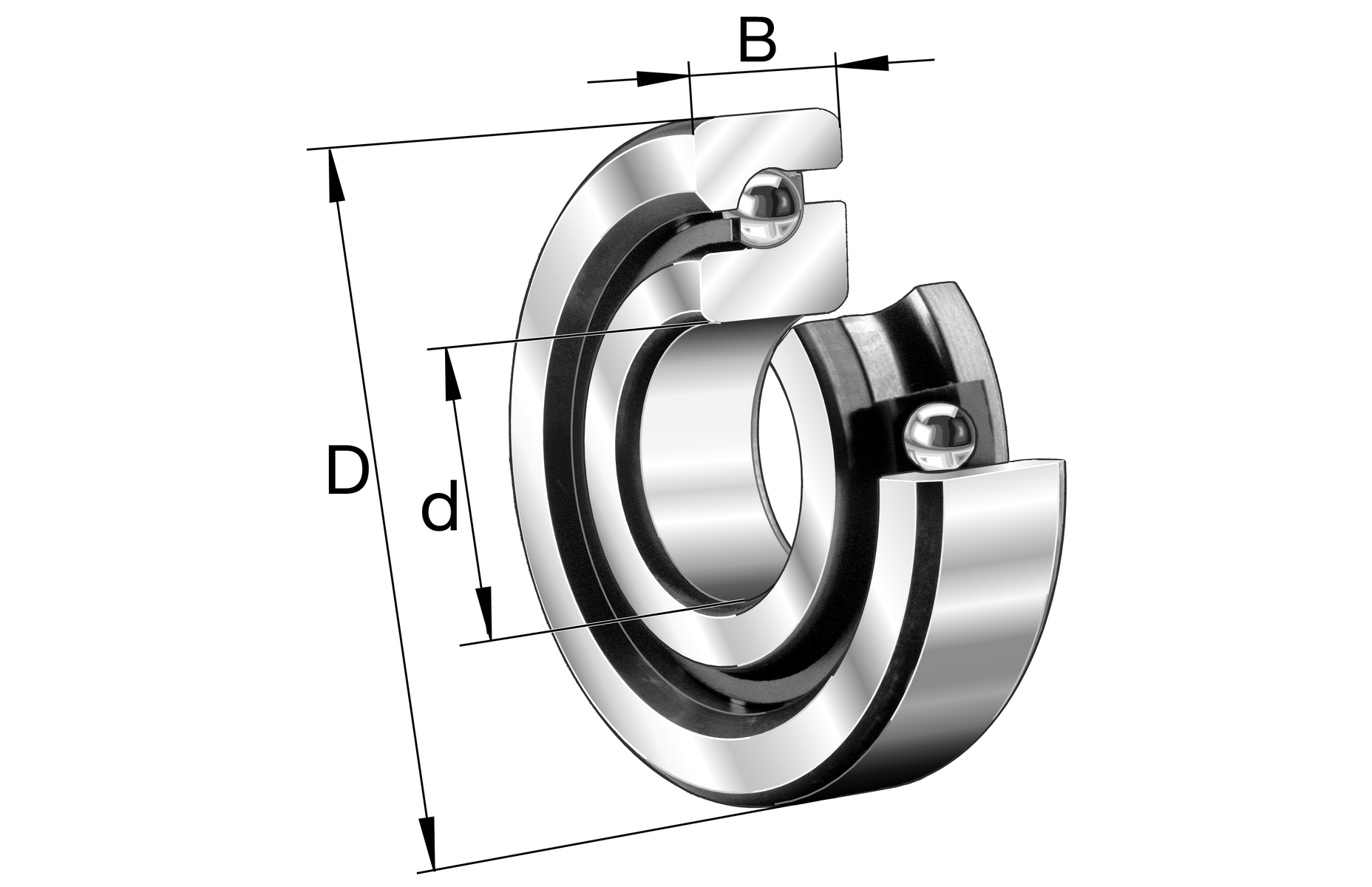

7602020-TVP - Rulment axial cu bile cu contact unghiular

Rulment axial cu bile cu contact unghiular 7602..-TVP, cu acțiune într-un singur sens, no screw mounting

d20 mmDiametru interior

D47 mmDiametru exterior

B14 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

neetanșat

Cod produs	7602020-TVP
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0167265960000
Tip de bază	7602020
Cod BearingX	7602020-TVP
Masa	0.13 kg
CAD disponibil	Da
Date de calcul disponibile	Da

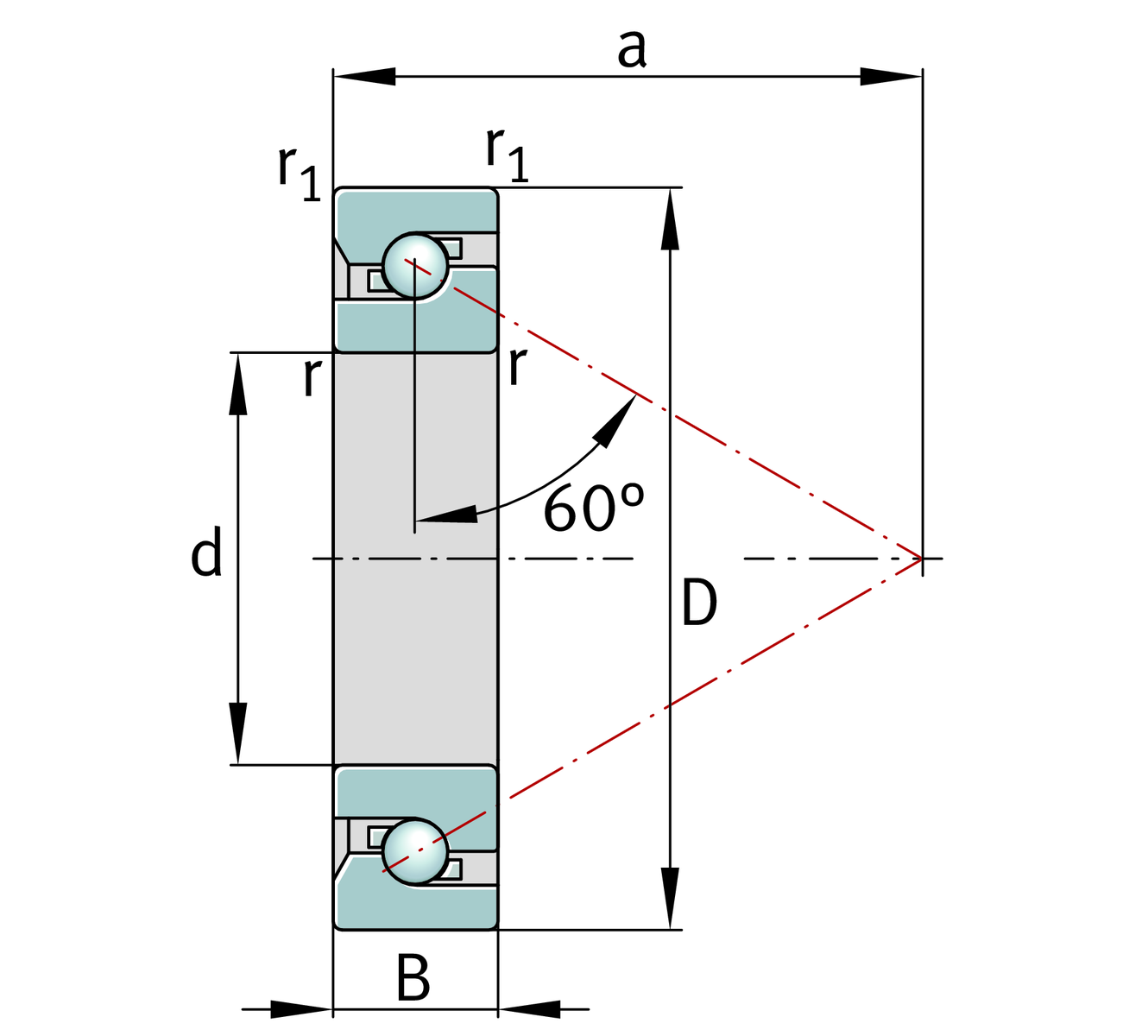

d	Diametru interior	20 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,005 mm
D	Diametru exterior	47 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,006 mm
B	Lățime	14 mm
	Lățime upper tolerance	0 mm
	Lățime lower tolerance	-0,12 mm
C a	Sarcină dinamică de bază, axială	20.300 N
C 0a	Sarcină statică de bază, axială	41.500 N
C ua	Limită de sarcină la oboseală, axială	1.900 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	9.200 1/min
n ϑ	Turație de funcționare sigură termic	5.000 1/min
≈m	Masa	0,13 kg

r min	Dimensiune minimă teșitură	1 mm
r 1 min	Dimensiune minimă teșitură	1 mm
a	Distanța dintre vârfurile conurilor de presiune	36 mm
α	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

M R	Moment de frecare al rulmentului	0,05 Nm
c aL	Rigiditate axială	703 N/µm
	Bătaie axială	2 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM20
	Piuliță de precizie INA recomandată pentru blocare axială	AM20
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	18 Nm
	Forță axială necesară pentru piulița de blocare	8.490 N
