HC7010-E-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler

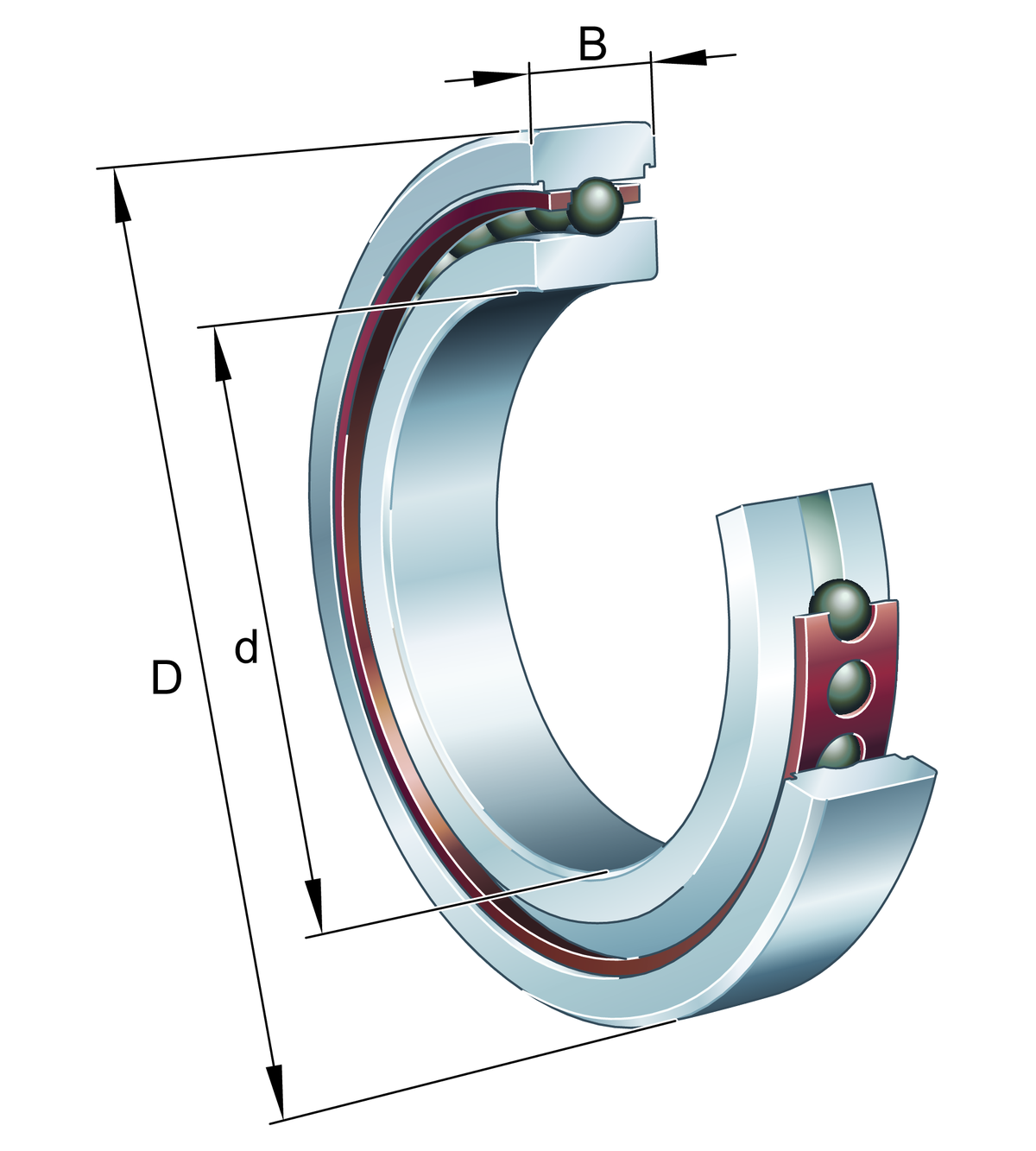

HC7010-E-T-P4S-UL - Rulment de precizie de turație ridicată pentru arbore principal
Rulment de precizie de turație ridicată pentru arbore principal HC70..-E, ajustat, în perechi sau seturi, unghi de contact α = 25°, cu bile ceramice, toleranțe restrânse
d50 mmDiametru interior
D80 mmDiametru exterior
B16 mmLățime
C r12.100 NSarcină dinamică de bază, radială
C 0r7.400 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | HC7010-E-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie de turație ridicată pentru arbore principal |
| Marca | FAG |
| Numar material Schaeffler | 0383776400000 |
| Tip de baza | HC7010 |
| Cod BearingX | HC7010-E-T-P4S |
| Masa | 0.26 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Preîncărcare | L | Preîncărcare ușoară |
| Unghi de contact | E | Unghi de contact 25° |
| Type of Seal | Fără | Neetanșat |
| Colivie | T | Colivie din material textil stratificat |
| Clasă de toleranță | P4S | Clasă de toleranță P4S, FAG standard better than P4 to ISO 492:2023 |
| Aranjament set de rulmenți | U | Rulment individual |

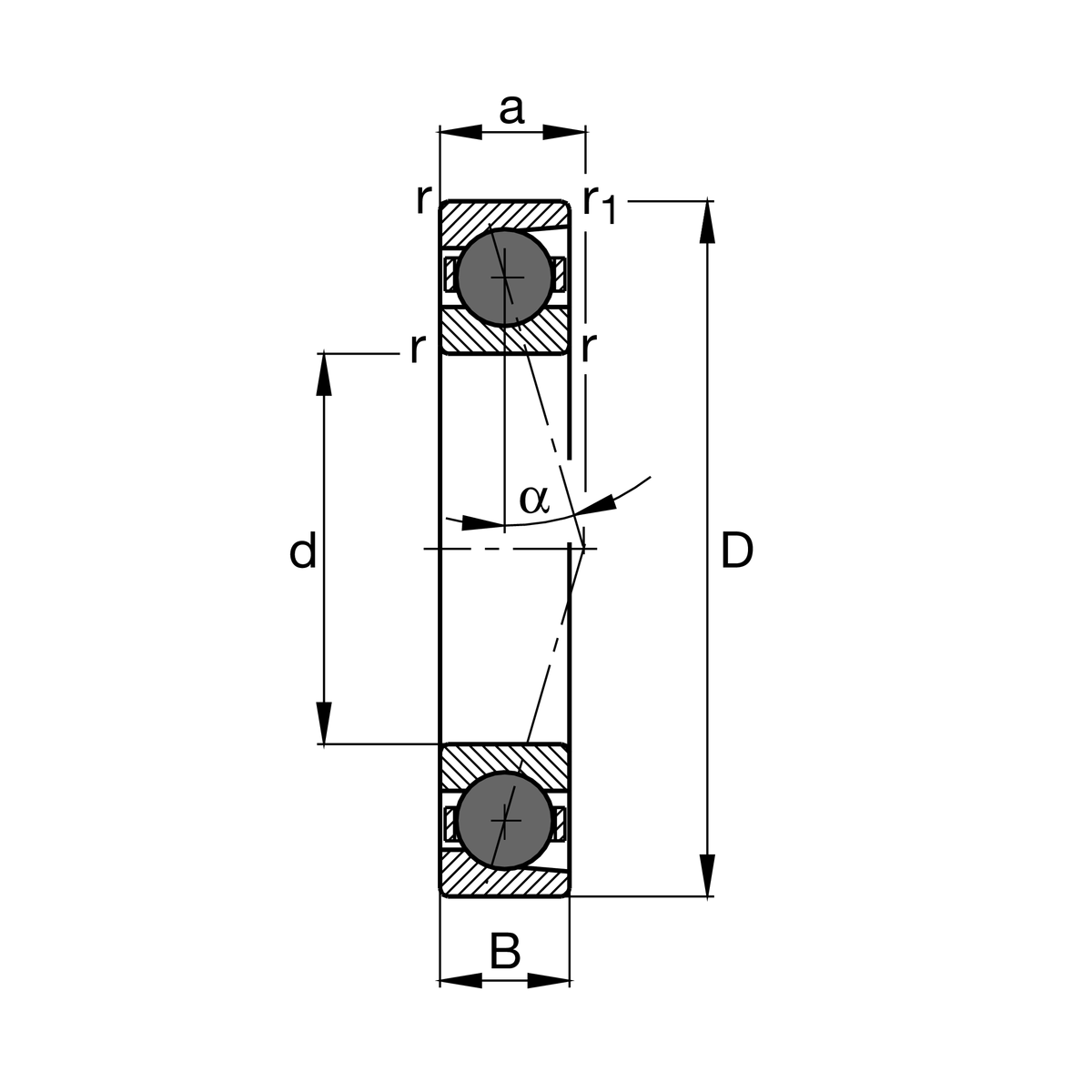

Dimensiuni principale și date de performanță
| d | Diametru interior | 50 mm |
| D | Diametru exterior | 80 mm |
| B | Lățime | 16 mm |
| C r | Sarcină dinamică de bază, radială | 12.100 N |
| C 0r | Sarcină statică de bază, radială | 7.400 N |
| C ur | Limită de sarcină la oboseală, radială | 600 N |
| n G Grease | Turație limită pentru lubrifiere cu unsoare | 28.000 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 43.000 1/min |
| ≈m | Masă | 0,26 kg |

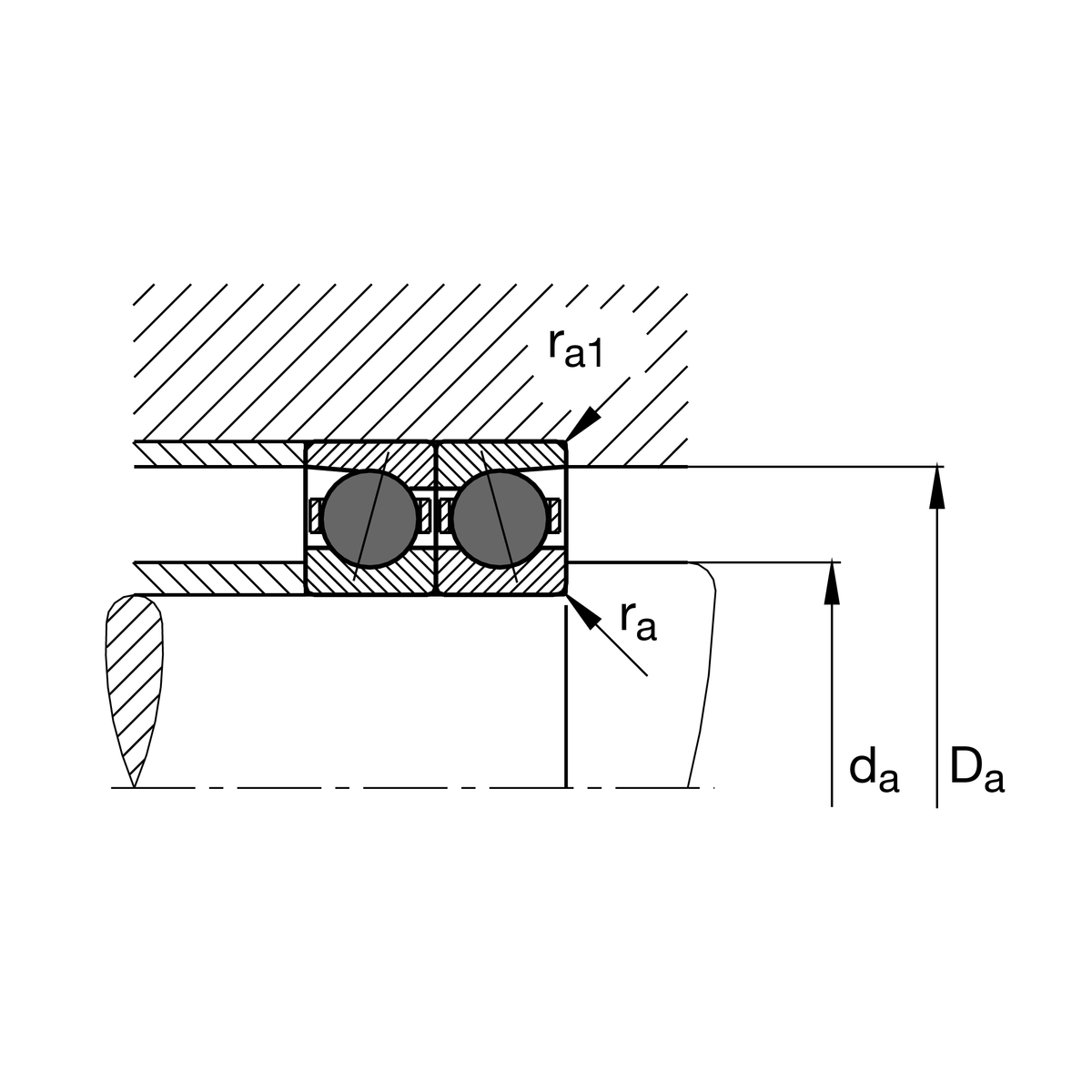

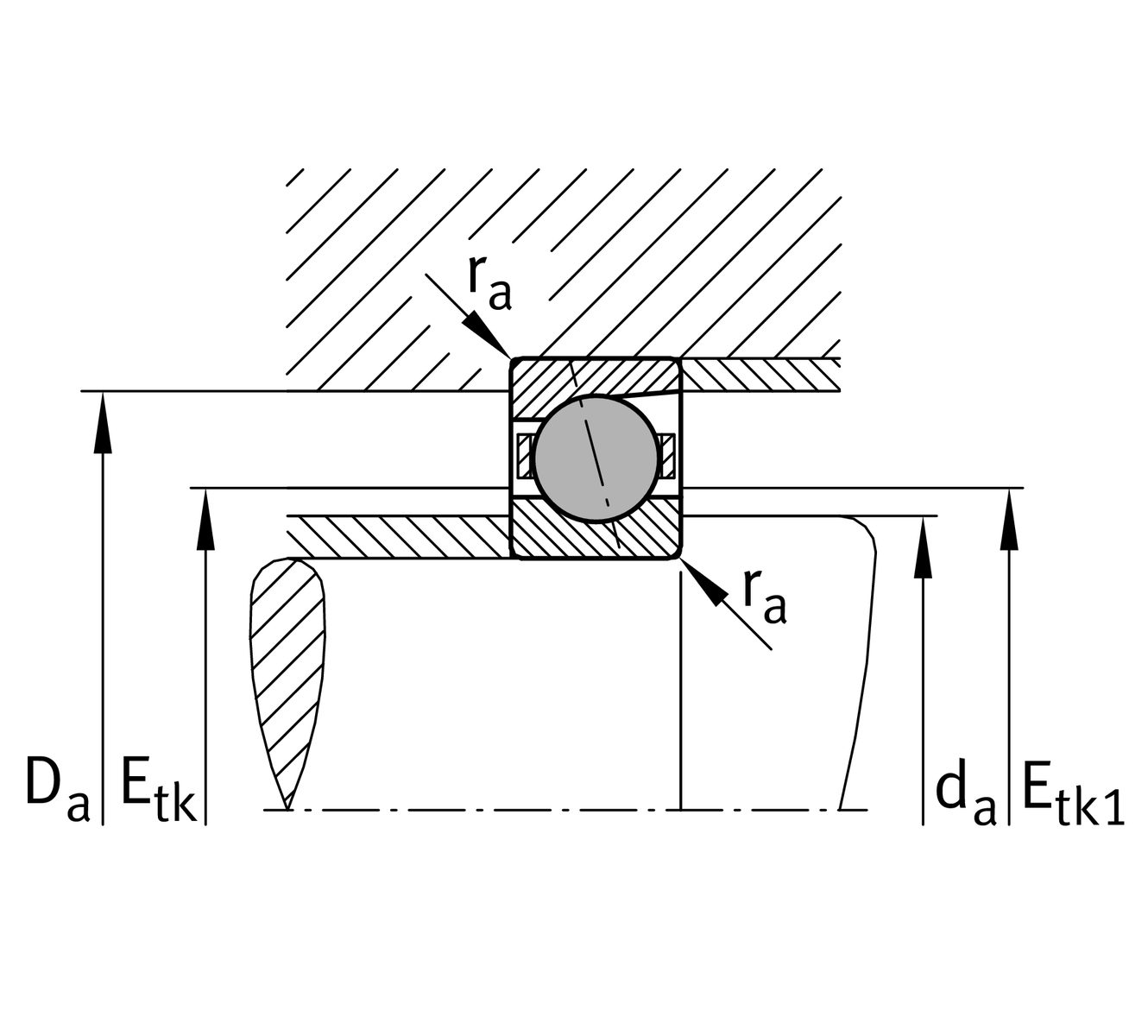

Dimensiuni de montaj
| d a | Diametru umăr arbore | 56 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametru umăr inel exterior | 74 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 1 mm |
| r a1 max | Rază maximă a degajării | 0,3 mm |
| E tk min | Diametru minim cerc orificii de injecție | 61,7 mm |
| E tk max | Diametru maxim cerc orificii de injecție | 63 mm |
| E tk1 min | Diametru minim cerc orificii de injecție | 59,6 mm |
| E tk1 max | Diametru maxim cerc orificii de injecție | 63 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 23,2 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Additional information
| F V L | Forță de preîncărcare ușoară | 50 N |
| F V M | Forță de preîncărcare medie | 149 N |
| F V H | Forță de preîncărcare ridicată | 298 N |
| K aE L | Forță de desprindere ușoară | 143 N |
| K aE M | Forță de desprindere medie | 435 N |
| K aE H | Forță de desprindere ridicată | 883 N |
| c a L | Rigiditate axială ușoară | 90 N/µm |
| c a M | Rigiditate axială medie | 133 N/µm |
| c a H | Rigiditate axială ridicată | 172 N/µm |
