GRAE30-XL-NPP-B+INA
Date tehnice INA/Schaeffler
GRAE30-XL-NPP-B - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GRAE..-XL-NPP-B
d30 mmDiametru interior
B23,8 mmLățime
C 0r11.300 NSarcină statică de bază, radială
C r19.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GRAE30-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008494050000 |
| Tip de baza | GRAE30 |
| Cod BearingX | GRAE30-XL-NPP-B |
| Masa | 0.32 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D SP | Diametru exterior | 62 mm |
| B | Lățime | 23,8 mm |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| B 1 | Lățime totală colier de blocare | 35,8 mm |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| ≈m | Masă | 0,32 kg |

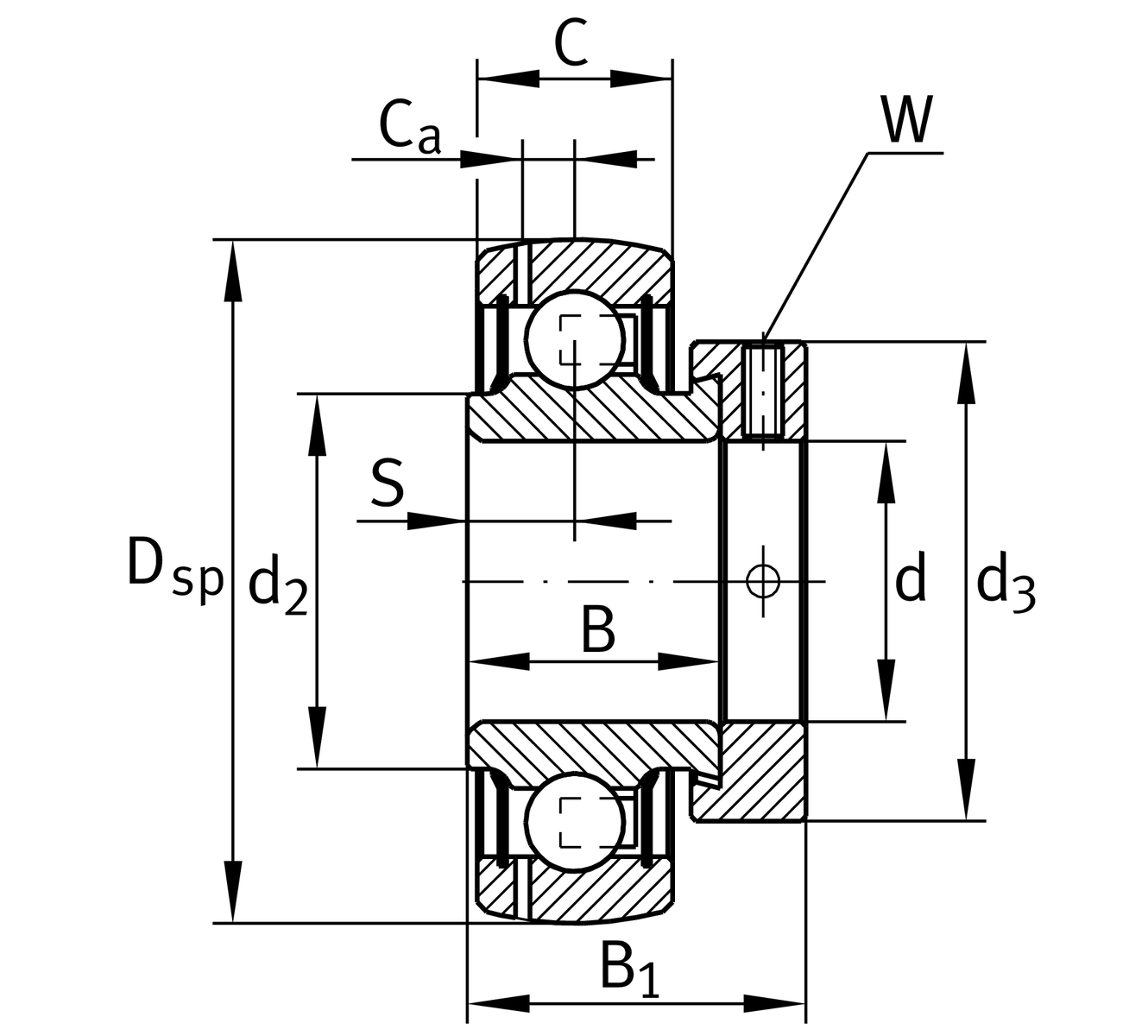

Dimensiuni detaliate
| C | Lățime inel exterior | 18 mm |
| S | Distanță cale de rulare | 9 mm |
| d 2 | Diametru bordură etanșare inel interior | 37,4 mm |
| C a | Distanță până la orificiul de ungere | 4,7 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 44 mm |
| W | Lățime of flats | 4 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
