GLCTE20-XL+INA
Date tehnice INA/Schaeffler
GLCTE20-XL - Unitate de lagăr cu flanșă
Unități de lagăr GLCTE, unități de lagăr cu flanșă în două șuruburi, fontă, colier excentric de blocare, etanșări P
d20 mmDiametru interior
C r13.600 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | GLCTE20-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008313440000 |
| Tip de bază | GLCTE20 |
| Cod BearingX | GLCTE20-XL |
| Masa | 0.47 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

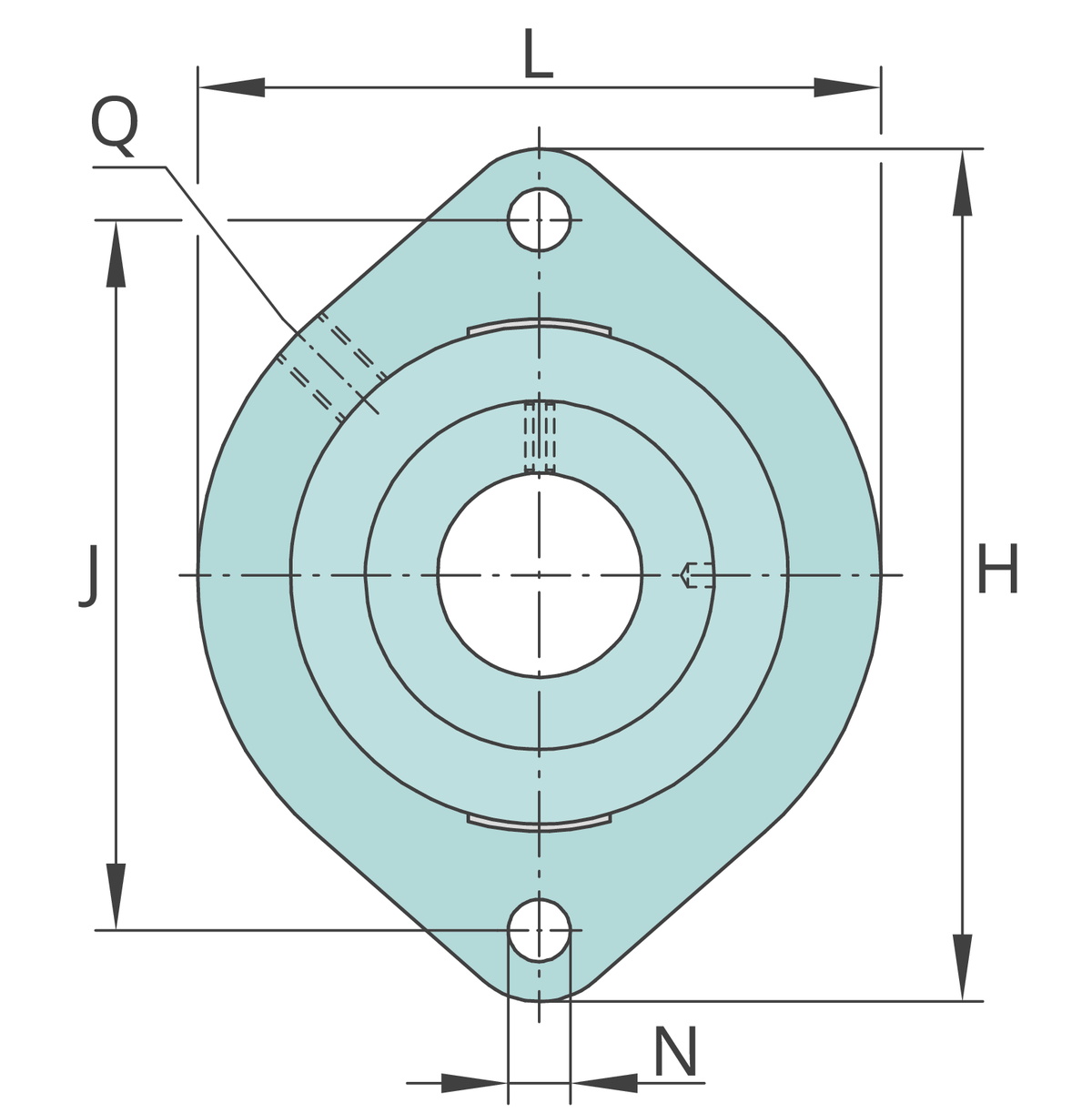

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lățime flanșă | 66,5 mm |
| H | Înălțime flanșă | 90,5 mm |
| U | Înălțime totală unitate | 33 mm |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | Limită de sarcină la oboseală, radială | 345 N |
| ≈m | Masă | 0,47 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 71,4 mm |
| N | Alezaj de fixare | 9 mm |
| n | Număr de orificii de înșurubare | 2 |

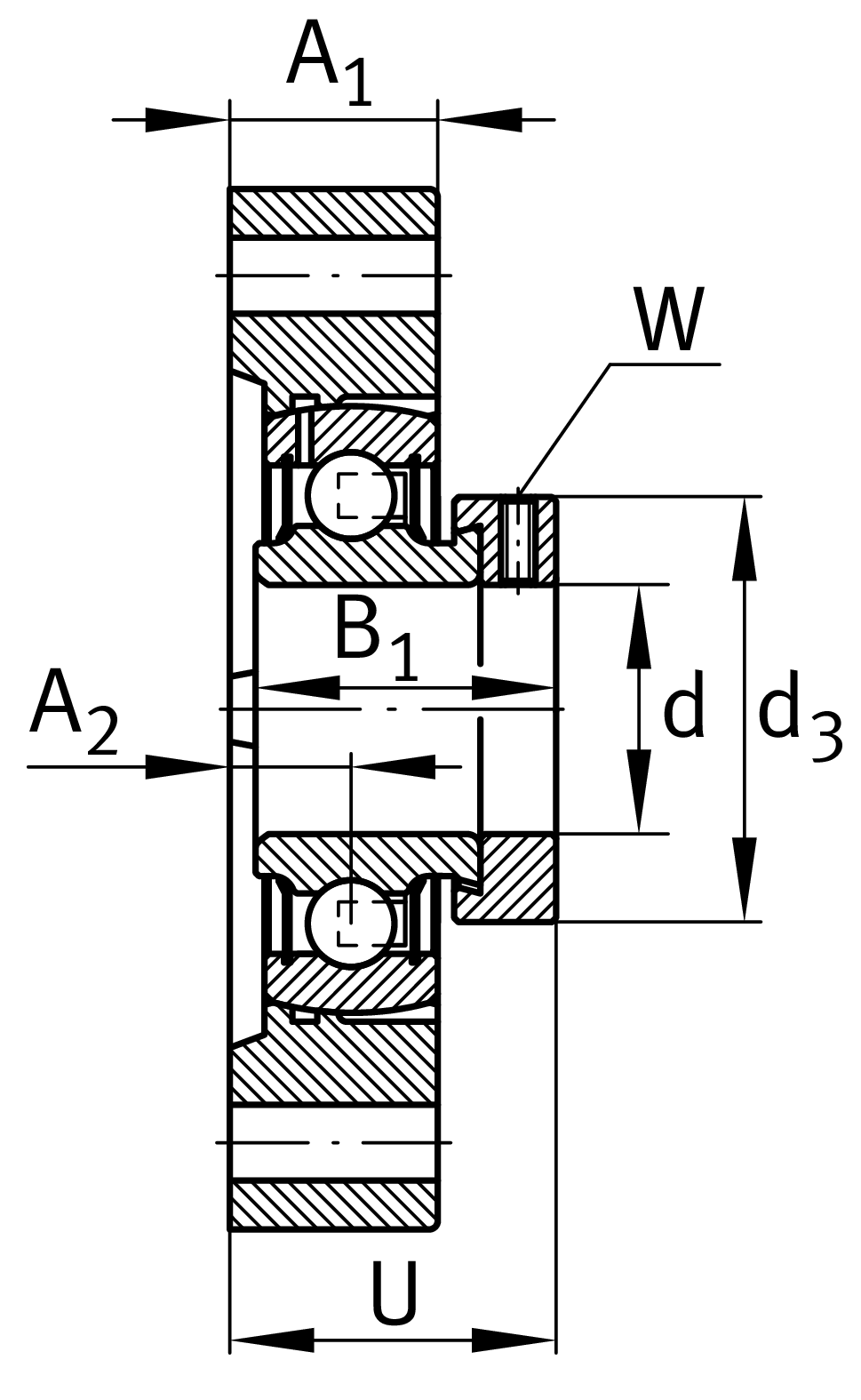

Dimensiuni detaliate
| A 1 | Grosime flanșă | 17 mm |
| A 2 | Distanță cale de rulare | 9,5 mm |
| B 1 | Lățime totală colier de blocare | 31 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier excentric de blocare | 33 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | GLCTE04 | |
| Denumire rulment | GRAE20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
