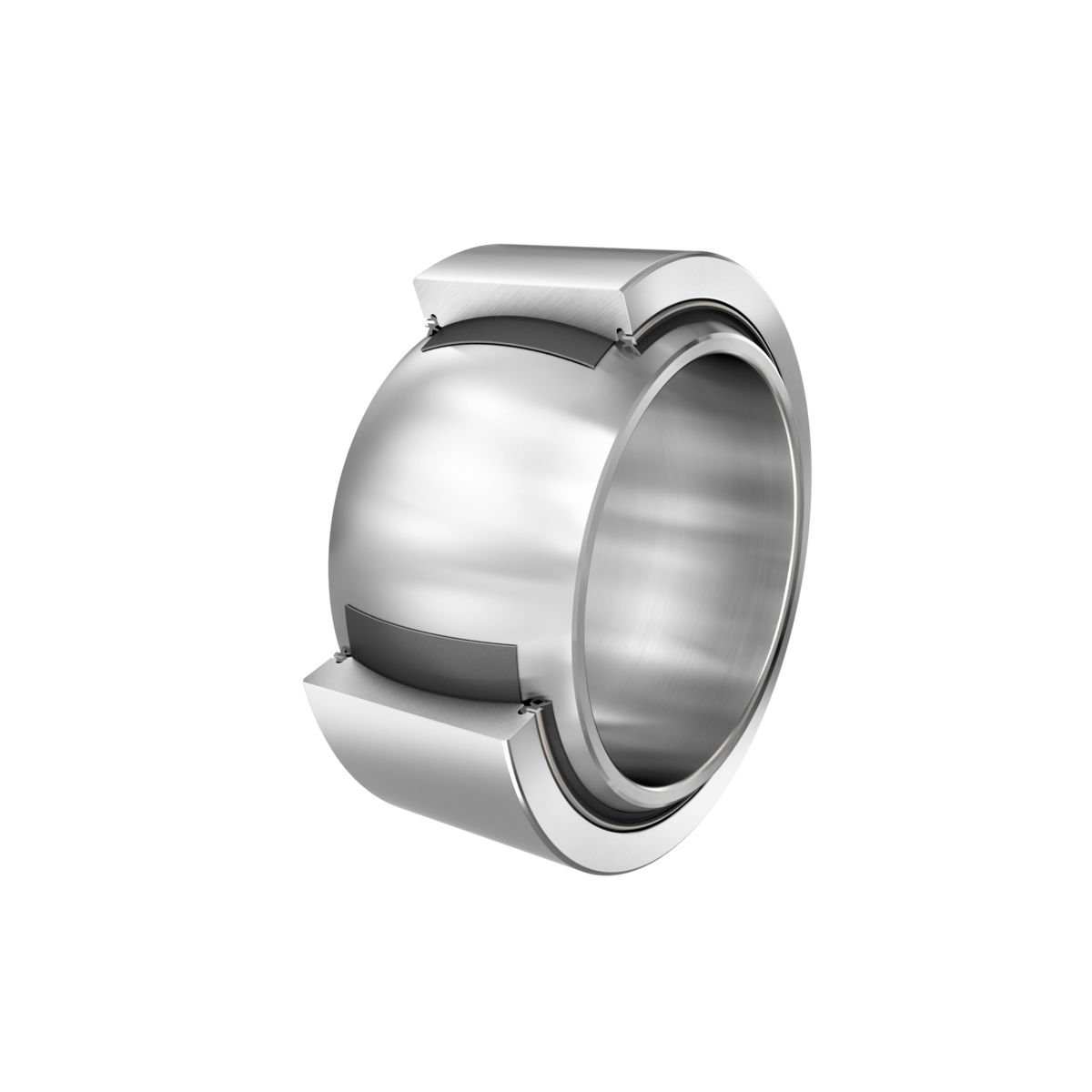

Fotografia produsului are caracter informativ
GE35-UK-2RS+INA
Date tehnice INA/Schaeffler
GE35-UK-2RS - Articulație sferică
Articulație sferică radială, fără întreținere, strat de alunecare: ELGOGLIDE, DIN ISO 12240-1, Tolerances of the diametru exterior și alezaj care nu sunt conform DIN ISO 12240-1, serie dimensională E, etanșat
d35 mmDiametru interior rulment
C r212.000 NSarcină dinamică de bază, radială
D55 mmDiametru exterior rulment
B25 mmLățime inel interior
C 0r353.000 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Etanșat pe ambele părți
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | GE35-UK-2RS |
|---|---|
| Tip produs | Articulație sferică |
| Marcă | INA |
| Număr material Schaeffler | 0066502280000 |
| Tip de bază | GE35-UK-2RS |
| Cod BearingX | GE35-UK-2RS |
| Masă | 0.212 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Întreținere | Întreținere free | |
| Tip etanșare | 2RS | Etanșare cu buză pe ambele părți |
| Bore lining | Fără | |
| Acoperire | Fără | |
| Fabric | ELGOGLIDE | |
| Material | Steel |

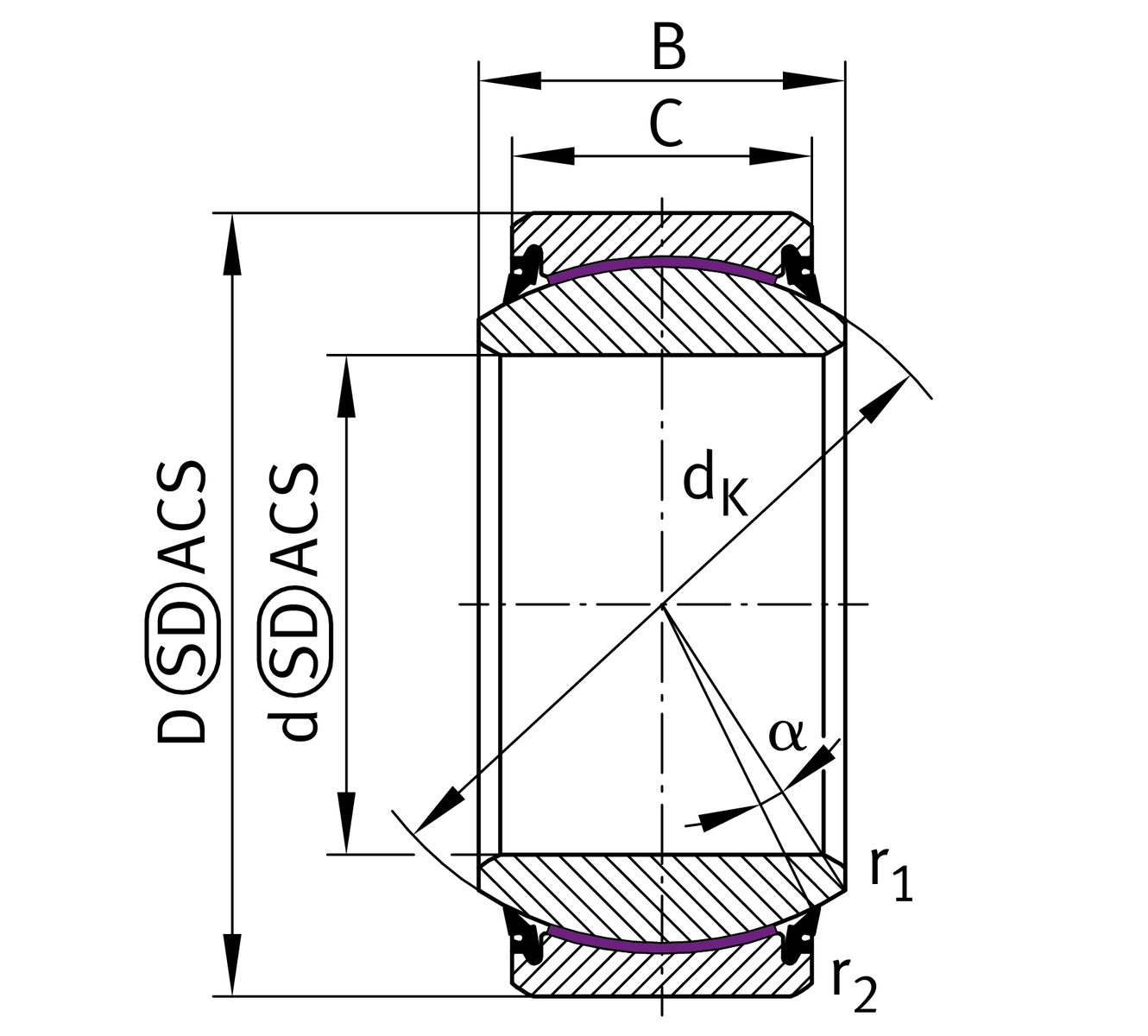

Dimensiuni principale și date de performanță
| d | Diametru interior rulment | 35 mm |
| C r | Sarcină dinamică de bază, radială | 212.000 N |
| D | Diametru exterior rulment | 55 mm |
| B | Lățime inel interior | 25 mm |
| C | Lățime Inel exterior | 20 mm |
| C 0r | Sarcină statică de bază, radială | 353.000 N |
| ≈m | Masă | 0,212 kg |

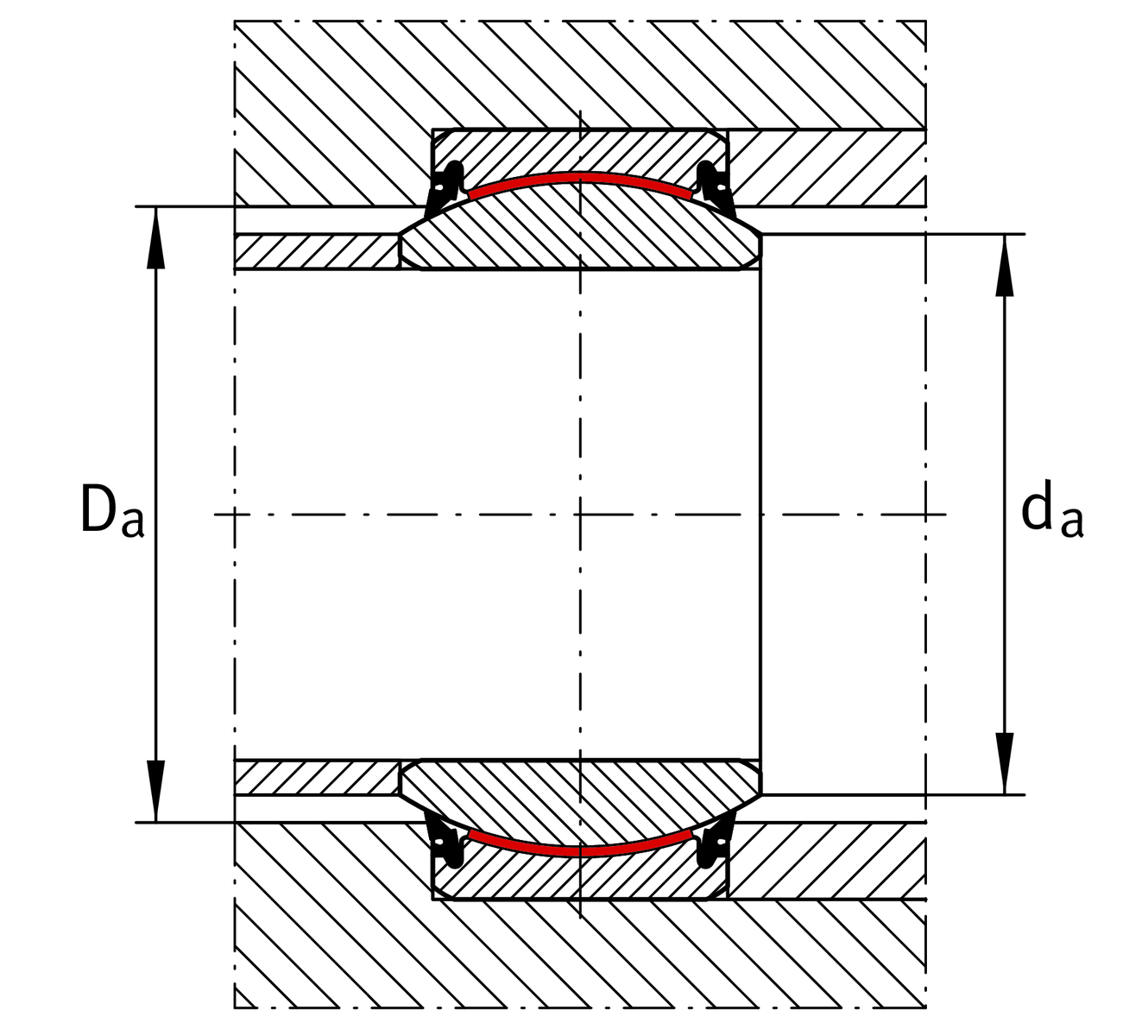

Dimensiuni de montaj
| r 1smin | Edge Spacing | 0,6 mm |
| r 2smin | Edge Spacing | 1 mm |
| D amin | Diametru conexiune carcasă | 44,5 mm |
| d amax | Connection measurement, inel interior | 39,8 mm |
Dimensiuni detaliate
| d K | Diametru bilă | 47 mm |
| α | Tilt angle | 6 ° |
| D OT | Diametru exterior, toleranță superioară | 0 mm |
| D UT | Diametru exterior, toleranță inferioară | -0,013 mm |
| B OT | Lățime inel interior, toleranță superioară | 0 mm |
| d UT | Diametru interior rulment, toleranță inferioară | -0,012 mm |
| B UT | Lățime inel interior, toleranță inferioară | -0,12 mm |
| d OT | Diametru interior rulment, toleranță superioară | 0 mm |
| C OT | Lățime inel exterior, toleranță superioară | 0 mm |
| C UT | Lățime inel exterior, toleranță inferioară | -0,3 mm |
| G r | Joc radial | 0 - 0,05 mm |
| G rmax | Joc radial maxim | 0,05 mm |
| G rmin | Joc radial minim | 0 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 130 °C |
